前言：

　　在互联网高速发展的时代，计算机软硬件非常重要，机房是它们稳定运行的基础。机房被誉为建筑物的心脏，发挥着不可替代的作用，而布线如同建筑物的输血管，也同样不可或缺。

　　当你看到这样机房密密麻麻的布线，你会不会感到头疼恐惧。天呐!怎么办!没有标识，没有顺序，一堆乱麻。想找到特定的一根网线就如同大海捞针一样。

　　那么怎样布线才能使机房具有高可用性，高可靠性、高安全性、高便捷性，下面为大家简单介绍一下机房布线：

　　机房的布线系统直接影响到未来机房的功能，一般布线系统要求布防距离尽量短而整齐，排列有序，具体的方式有“田”字形和“井”字形两种。

　　其中：“田”字形较适用于环形机房布局，“井”字形较适用于纵横式机房布局。它的位置可安排在吊顶和地板下两个地方，各有特点，下面分别加以论述：

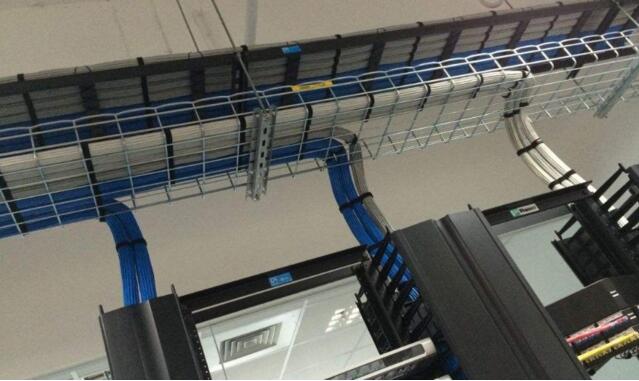

　　1、吊顶布线：这种方式布线是目前比较流行的机房布线方式，很适合那种需要经常布线的机房，在吊顶内可以规划布设各种线缆，在每个机柜上方开凿相应的穿线孔(包括地板和线槽)，在施工中也要注意漏水、鼠害和散热等问题。

　　2、地板布线：一般机房装修都会设计抗静电地板，这样地板下有足够的空间可以去布线，同样要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔(包括地板和线槽)。

　　具体布线的内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地。电源线槽和弱电线槽之间的距离应保持至少5厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰。下面将一一加以阐述：

　　1、电源布线：在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。电源的线径应根据电源插座的容量并留有一定的容量来选购。

　　2、弱电布线：弱电布线中主要包括同轴细缆、五类网线和电话线等，布线时应注意在每个机柜、设备后面都有相应的线缆，并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。

　　3、接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要,铜排再以专线方式接入该处的弱电信号接地系统。

　　关于6类线缆布线施工，应特别注意以下几点：

　　1、如果在2个终端间有多余的线缆，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。

　　2、线缆的接头处反缠绕开的线段的距离不应超过2cm，过长会引起较大的近端串扰。

　　3、在接头处，线缆的外保护层需要压在接头内而不能在接头外。虽然在线缆受到外界拉力时整个线缆均会受力，但若外保护层压在接头外，则受力的将主要是线缆和接头连接的金属部分。

　　4、在线缆接线施工时，线缆的拉力是有一定限制的，一般为9kg左右。过大的拉力会破坏线缆对绞的匀称性。

　　由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕(特别是在弯头处)，在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
