掌握布线系统管理智能化的必备要求

时间:2018-08-15 15:31 来源:菲尼特编辑部 作者:小菲 点击:

  本文主要介绍综合布线系统管理的重要性,布线管理技术的发展、布线管理执行的标准、机架及线缆管理、布线系统管理智能化应用等。

  1.布线管理的范围

  布线管理是针对设备间、交换间的工作区的配线设备、线缆、信息插座等设施,按照一定的模式进行标识和记录,内容包括:管理方式、标识、色标、交叉连接、跳线等这些内容的实施给用户系统维护、管理创造方便,提高了管理水平和工作效率,从而实现了综合布线系统的灵活性、开放性和扩展性。

  综合布线线缆是综合布线系统的基础设施,是整个网络的中枢神经系统,它能为智能建筑提供语音、数据、图像、多媒体等系统的应用,并在不断的扩展中。这得益于综合布线系统网络灵活性及高可靠性,但也带来新的问题,主要表现在随着系统的使用、网络的发展,用户不可避免的要对连接的缆线移动、添加、改动,使得跳线不断变更,在设备间主配线架及楼层配线架将会出现跳线管理的问题,众多的缆线很难避免出现混乱,这一直是用户和生产厂商极为关注的问题。

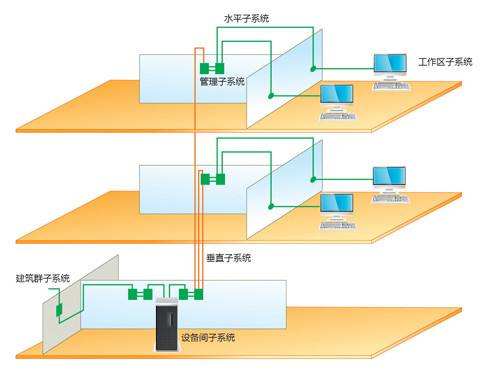

布线系统管理

  2. 布线系统管理方式的选择

  针对上述问题,施耐德旗下梅兰日兰Infra +智能布线系统的管理注重人性化,如何从系统设计上更加便于施工、安装、管理,尽量减少移动、添加,避免改动中可能出现的人为差错,提高安装、维护、管理的质量,减少信号衰减,保证正常传输速率提供了全新的设计思路和技术创新,主要体现在:

  (1)布线彩色标识管理方式,即为配线架提供多种颜色或独立透明的标签夹;

  (2)机架及缆线等智能化管理。

  (1)布线彩色标识管理方式,适用于综合布线系统工程规模较小、用户信息点数量不多、网络结构简单且较分散、只有少量主干线或少量楼层配线架,通常采用彩色标识管理方案。

  (2)布线系统管理智能化的方式,适用于综合布线系统工程规模较大或极大、智能化建筑为大中型单幢高层或为多幢建筑组成园区式,通信业务种类和用户信息点数量较多,通信网络结构较复杂,通常应采用电子配线架计算机进行管理,即布线管理智能化方式。

  3.布线管理执行的标准

  目前电信基础设施管理的标准是:TIA/EIA一606标准,该标准是商业建筑物电信基础设施管理标准,是目前国际上有关商业建筑物电信基础结构的唯一管理标准。管理基础设施包括有以下范围:

  (1)位于工作区、配线间、设备间和引入设施的终端部件;

  (2)电信布线缆线和连接件;

  (3)电信布线缆线路径、连接件位置、终端部件所在的位置:

  (4)电信的接地与连接。

  4.布线彩色标识管理方式的实施方法

  彩色标识管理是在每个交接区实现线缆管理的方式,是在各色标区域之间按照应用的要求采用跳线连接。色标作为用来区分配线设备的性质,标识按性质排列的接线模块,表明端接区域、物理位置、编号、容量、规格等,以便管理人员一目了然地加以识别。即在配线架上将来自不同方向或不同应用功能设备的线路集中布放,并按规定不同颜色的标记区域,当一个工程内有多个设备问、交换间、楼层配线问,应采用统一的色标区别各类用途的配线区,综合布线管理系统通常使用三种标记:缆线标记、区域标记和插接件标记。

  4.1彩色标识管理

  梅兰日兰Infra+系列布线所有配线架都为多种(6种)颜色的配线架用彩色面板,使配线架更易于标识与管理。提供5种颜色的6口标签夹适用不同的应用及管理需求;或提供独立透明的6口标签夹,内附双面印刷编号或手工定义编号,使得布线的管理变得更加简单明了。

  4.2配线架及相关连接器件的管理

  (1)MULtiPLUS配线架面板为端口单独管理方式,因而可以轻松完成每一个端口的检查、替换或纠正。端口的易接近性是梅兰日兰配线系统的重大创新,因而所有管理和维护操作都可在前端完成。

  (2)在IU高度的19”空间中,可以同时支持超五类、六类、七类信息模块、光纤管理单元和语音配线单元的管理,且每个端口的功能均可由客户自由制定。

  (3)电缆的管理

  配线架后端带加长电缆托架并预留线槽,还可采用电缆管理条紧固及标识电缆。

  可在MULtiPLUS配线(VDl9910I/F)上通过光纤模块能实现铜缆和光纤混合管理。

  (4)光纤管理单元:光纤管理单元为防尘封闭式设计,单元内预留光纤盘绕位置,3口及6口光纤管理单元可分别实现6芯、12芯光纤的管理,还可以管理各类通用的光纤连接器(如MT—RJ、LC、SC、ST等),在IU机柜空间上管理多达48芯光纤。

  (5)MULtiPLUS配线架信息端口采用免工具安装管理信息模块,所有维护操作均在配线架前端完成,每个端口单独管理,维护时仅取下对应端口的支件,不需任何工具。

  5.梅兰日兰Infra+系列布线管理智能化

  5.1布线系统管理智能化的基本功能

  布线系统管理智能化是一种实时智能化结构化布 线的管理方案,实现硬件和软件完整、有机结合,用户通过该系统可以实时获得布线和网络系统的配置结构和运行状态,对各种非法(没有预先定义的)进行监控、监督和报警等。使得布线系统和连接设备变成具有智能的网络,降低了由于手工操作管理带来的不便,最终可以在电信设备管理间或数据管理中心全天候不间断的记录,自动生成网络系统的完整的网络故障诊断文档。

  5.2布线系统管理智能化系统的内容

  在综合布线的前期建设和后期的运行维护管理中,与布线系统相关的资料、信息主要包括:

  (1)设备和缆线用途、使用部门、局域网的拓扑结构、信息传输速率、终端设备配置状况。

  (2)硬件编号、色标、链路的功能和各项主要特征参数、链路状况、故障记录保存、登录设备位置以及缆线走向等。

  布线系统管理智能化适用于包括屏蔽、非屏蔽铜缆线系列的超五类、六类线机不同等级的光纤(如OMl、OM2、0M3、OSl,也包括不同类型光纤端口,如sT、sc、sFF等)的连接功能。

  5.3布线系统管理智能化的主要方式

  综合布线系统是网络运行的物理基础,对于 网络管理员来说,保证网络正常、安全、可靠运行主要是:

  (1)设备运行的高可靠性:包括有源设备(主要是网络服务提供的设备,如网络交换机等)及无源设备(主要是综合布线的线缆各种接插器等)。

  (2)设备管理、维护高效率:首先应注重高质量的品牌产品的指标 及功能,从根本上解决高效能、高可靠性问题,但管理也是非常重要的环节。

  布线系统管理智能化,目前主要由两种方式,即电子配线架智能化管理方式和智能配线管理组件方式。
