布线施工要求是相关人员要掌握的基本能力，在向大家详细介绍布线工程之前，首先让大家了解下布线施工要求，然后全面介绍布线施工的方法、资料与安装等等。

　　一、明确要求、方法

　　施工负责人和技术人员要熟悉网络布线施工要求、施工方法、材料使用，而且要经常在施工现场指挥施工，检查质量，随时解决现场施工人员提出的问题 。并能向施工人员说明网络布线施工要求、 施工方法、材料使用。

　　二、掌握环境资料

　　尽量掌握网络施工场所的环境资料，根据环境资料提出保证网络可靠性的防护措施：

　　为防止意外破坏，室外电缆一般应穿入埋在地下的管道内，如需架空，则应架高(高4米以上)，而且一定要固定在墙上或电线杆上，切勿搭架在电杆上、 电线上、墙头上甚至门框、窗框上。室内电缆一般应铺设在墙壁顶端的电缆槽内。

　　通信设备和各种电缆线都应加以固定，防止随意移动，影响系统的可靠性。

　　为了保护室内环境，室内要安装电缆槽，电缆放在电缆槽内，全部电缆进房间、穿楼层均需打电缆洞，全部走线都要横平竖直。

　　三、区分不同介质

　　保证通信介质性能，根据介质材料特点，提出不同布线施工要求。计算机网络系统的通信介质有许多种，不同通信介质的布线施工要求不同，具体如下：

　　光纤电缆

　　a.光纤电缆铺设不应绞结;

　　b.光纤电缆弯角时，其曲律半径应大于30;

　　c.光纤裸露在室外的部分应加保护钢管，钢管应 牢固地固定在墙壁上;

　　d.光纤穿在地下管道中时，应加PVC;

　　e.光缆室内走线应安装在线槽内;

　　f.光纤铺设应有胀缩余量，并且余量要适当，不 可拉得太紧或太松。

　　同轴粗缆

　　a.粗缆铺设不应绞结和扭曲，应自然平直铺设;

　　b.粗缆弯角半径应大于30;

　　c.安装在粗缆上各工作站点间的距离应大于25;

　　d.粗缆接头安装要牢靠，并且要防止信号短路;

　　e.粗缆走线应在电缆槽内，防止电缆损坏;

　　f.粗缆铺设拉线时不可用力过猛，防止扭曲;

　　g.每一网络段的粗缆应小于500段粗缆可以用粗缆连结器连接使用，但总长度不可大于500接器不可太多;

　　h.每一网络段的粗缆两端一定要安装终端器，其中有一个终端器必须接地;

　　i.同轴粗缆可安装在室外，但要加防护措施，埋 入地下和沿墙走线的部分要外加钢管，防止意外损坏。

　　同轴细缆

　　a.细缆铺设不应绞结;

　　b.细缆弯角半径应大于20;

　　c.安装在细缆上各工作站点间的距离应大于0.5米;

　　d.细缆接头安装要牢靠，且应防止信号短路;

　　e.细缆走线应在电缆槽内，防止电缆损坏;

　　f.细缆铺设时，不可用力拉扯，防止拉断;

　　g.一段细缆应小于183米，183米以内的两段细缆一般可用"T"头连结加长;

　　h.两端一定要安装终端器，每段至少有一个终端器要接地;

　　i.同轴细缆一般不可安装在室外，安装在室外的部分应加装套管。

　　双绞线

　　a.双绞线在走廊和室内走线应在电缆槽内，应平直走线;

　　b.工作站到Hub的双绞线最长距离为100米，超过100米的可用双绞线连结器连结加长;

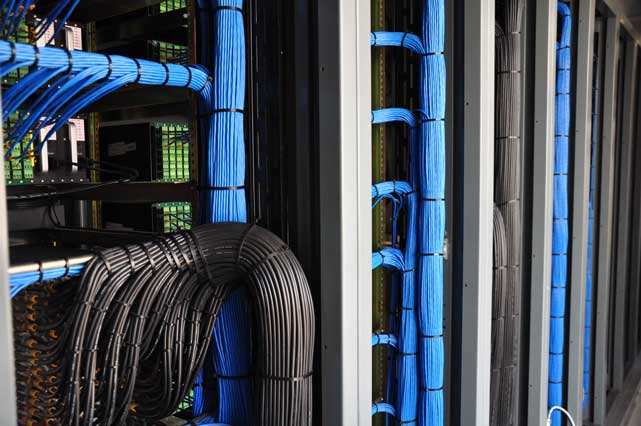

　　c.双绞线在机房内走线要捆成线札，走线要有一定的规则，不可乱放;

　　d.双绞线两端要标明编号，便于了解结点与Hub接口的对应关系;

　　e.双绞线应牢靠地插入Hub和工作站的网卡上;

　　f.结点不用时，不必拔下双绞线，它不影响其它 结点工作;

　　g.双绞线一般不得安装在室外，少部分安装在室 外时，安装在室外的部分应加装套管;

　　h.选用八芯双绞线，自己安装接头时，八根线都 应安装好，不要只安装四根线、剪断另外四根线。

　　四、网络设备安装

　　Hub的安装

　　a.Hub应安装在干燥、干净的房间内;

　　b.Hub应安装在固定的托架上;

　　c.Hub固定的托架一般应距地面500mm以上;

　　d.插入Hub的电缆线要固定在托架或墙上，防止意 外脱落。

　　收发器的安装

　　a.选好收发器安装在粗缆上的位置(收发器在粗缆 上安装，两个收发器最短距离应为25米);

　　b.用收发器安装专用工具，在粗缆上钻孔;

　　c.安装收发器连结器，收发器连结器上有三根针( 中间一只信号针，信号针两边各有一只接地针)，信号针要垂直接入粗缆上的孔中，上好固定螺栓(要安装紧固);

　　d.用万用表测信号针和地针间电阻，电阻值约 为25欧姆,若无穷大，一般是信号针与粗缆芯没接触上，或收发器连结器固定不紧;或钻孔时没有钻到底，需要重新钻孔或再用力把收发器连结器固定紧。

　　e.安装好收发器，固定好螺钉;

　　f.收发器要固定在墙上或托架上，不可悬挂在空 中;

　　g.安装好收发器电缆;

　　h.收发器电缆首先与粗缆平行走一段，然后拐弯 ，以保证收发器电缆插头与收发器连接可靠。

　　网卡安装

　　a.网卡安装不要选计算机最边上的插槽，最边上的插槽有机器框架，影响网络电缆的拔插，给调试带来不便;

　　b.网卡安装与其它计算机卡安装方法一样，因网卡有外接线，网卡一定要用螺钉固定在计算机的机架上。

　　五、设备安装

　　为保证网络安装的质量，网络设备的安装应遵循如下步骤：

　　首先阅读设备手册和设备安装说明书。设备开箱要按装箱单进行清点，对设备外观进行检查，认真详细地做好记录。

　　设备就位

　　安装工作应从服务器开始，按说明书要求逐一接好电缆。逐台设备分别进行加电，做好自检。逐台设备分别联到服务器上，进行联机检查，出现问题应逐一解决。有故障的设备留在最后解决。安装系统软件，进行主系统的联调工作。安装各工作站软件，各工作站可正常上网工作。逐个解决遗留的所有问题。用户按操作规程可任意上机检查，熟悉网络系统的 各种功能。

　　试运行开始。
