定义

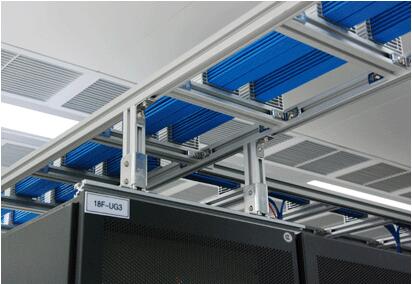

　　是机房专门用来走线的设备，指进入电信、网通、广电的机房后通过走线架布放光、电缆进入终端设备，用于绑扎光、电缆用的铁架。

　　种类

　　(1)走线架分室内走架线和室外走线架两种。室内走线架主要采用优质钢材或铝合金材料，经过抗氧化喷塑或镀锌烤漆等表面处理方式。室外走线架主要采用钢材料，经过热镀锌处理。走线架主要用于机房及基站内外各类线缆的铺设。具有外型美观款式多样，强度高、安装简单、布放线缆方便等特点。适用于水平、垂直及多层分离布放线场合。结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现“三线”分离。走线架的安装尺寸可由用户根据机房实际情况灵活设计确定。

　　(2)走线架按使用环境分机房(室内)走线架和室外走线架(热镀锌)。

　　室外走线架一般用角钢、扁钢、多孔U型钢组合加工后再表面热镀锌。机房(室内)走线架根据要求可以选择铝合金走线架或钢走线架。铝合金走线架根据承载大小 预算多少可以选择不同铝合金组合。如LBG、LD(边梁L型材、搁条D型材)、34H30H(边梁34H型材、搁条30H型材)、KXXX(边梁KX型材、搁条XX型材)系列适合在中小机房使用; KXKX(边梁KX型材、搁条KX型材)、DXBXX(边梁DXB型材、搁条XX型材)、DXBKX(边梁DXB型材、搁条KX型材)、DXBDXB(边梁DXB型材、搁条DXB型材)、DXXX(边梁DX型材、搁条XX型材)、DXKX、DXDX系列(单价从低到高排列)比较适合在大中机房使用;50D系列适合做半封闭走线架(走线槽道)。

　　(3)钢走线架一般分扁钢走线架和多孔U型钢走线架。扁钢走线架一适合在基站及较小机房使用(属于比较早期的产品，用钢量大比较重)。多孔U型钢走线架分标准的和轻型U-II型的两种。U-II型走线架适合在基站及小机房使用(可代替扁钢走线架使用)，一般厚度1.5mm、2mm;标准多孔U型钢走线架适合在大中小型不同机房使用，材料厚度2mm，另外2.5mm、3mm厚度可定制。结构美观、安装扩容方便、吊挂方式灵活。

　　一般报价需说明：走线架型号(边梁规格 搁条规格)、宽度、搁条间隔、层数、吊挂类型(分螺杆、U型钢、铝合金等)、吊挂密度(一般1.5米-2米)、吊挂长度，或按提供的机房走线架图纸报价。

　　安装方法：

　　(1)桥架及槽道的安装位置应符合施工图规定，左右偏差不应超过50mm;

　　(2)桥架及槽道水平度每平米偏差不应超过2mm;

　　(3)垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm;

　　(4)两槽道拼接处水平偏差不应超过2mm;

　　(5)线槽转弯半径不应小于其槽内的线缆最小允许弯曲半径的最大值。

　　(6)吊顶安装应保持垂直，整齐牢固，无歪斜现象;

　　(7)金属桥架及槽道节与节间应接触良好，安装牢固;

　　(8)管道内应无阻挡，道口应无毛刺，并安置牵引线或拉线;

　　(9)为了实现良好的屏蔽效果，金属桥架和槽道接地体应符合设计要求，并保持良好的电气连接。
