机房接地是什么?机房接地原理及使用方法?

时间:2018-07-11 11:26 来源:菲尼特编辑部 作者:小菲 点击:

  一、机房接地是什么

  机房接地定义,即把电路中的某一点或某一金属壳体用导线与大地连在一起,形成电气通路。目的是让电流易于流到大地,因此电阻是越小越好。

  为什么采用接地系统:

  1、保护设备和人身的安全。

  2、保证计算机系统稳定的运行。

  为了保证计算机系统安全、可靠、稳定的运行,保证设备人身的安全,针对不同的计算机系统要求,应设计适当形式的接地系统。

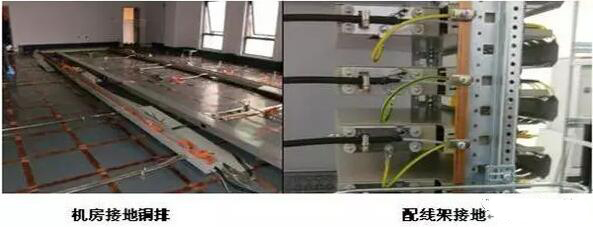

机房接地

  二、机房接地原理

  计算机站接地分类:

  1、计算机系统直流地

  2、交流工作地

  3、安全保护地

  4、防雷保护地

  接地阻值及相互关系

  1、交流工作地R不大于4欧姆

  2、安全保护地R不大于4欧姆

  3、防雷保护地R不大于10欧姆、4、计算机直流地电阻的大小、接法以及诸地之间的关系,应依据不同的计算机系统而定,一般要求R不大于4欧姆。

  计算机系统的交流地

  1、机房设备:除了计算机用直流电外,还有计算机外设、变压器、电动机、空调等使用220/380V。

  2、定义:中性点接地,把使用交流电设备做二次接地或与经特殊设备与大地做金属连接。

  交流工作地的作用

  1、确保人身安全

  2、保障设备安全

  3、限制各火线对地电压不超过250V,减轻高压窜入低压电路的危险

  三、机房接电使用方法

  实现交流工作地措施

  1、分类:

  A:计算机系统内交流设备

  (外设)其特点用绝缘导线串联起来接到配电柜的中性线上,然后用接地母线接地。

  实现计算机交流地措施

  B:计算机机房以外的为计算机系统配置的交流设备(空调中的压缩机、风机、加湿器,电动机中的稳压、变压的中性点,应各自独立的按电器规范的规定接地)

  计算机系统安全保护地

  概述:当机房内各类电气设备的绝缘损坏时,将会对设备和操作、维修人员的安全构成威胁,为了防止危险,所以将机房内所有设备的外壳及有金属外壳的设备的机体与大地之间做良好连接。

  安全保护地的作用

  1、在绝缘被击穿时保护设备和人身的安全

  2、屏蔽作用,可以防雷击、静电、EMI

  计算机安全保护地措施

  1、计算机机房内的设备:将所有机柜的外壳,用绝缘导线串联起来,再用接地母线与大地相连。

  2、计算机机房外的辅助设备,如空调、电动机、变压器等机壳的安全保护地,应按相关的电气规范接地。

  计算机系统的直流地

  定义:又称逻辑地,为了计算机的正常工作,机器的所有电子线路必须工作在一个稳定的基础电位上,就是零电位参考点。(设计时要注意消除各电路电流流经一个公共地线阻抗时所产生的噪声电压)

  直流地的两种处理形式

  1、直流地悬浮:就是直流地不接大地,而是与大地严格绝缘。(1兆欧)

  A:为了防止交流网中的干扰信号

  B:为了防止直流和交流形成回路

  C:必须有良好的安全保护地

  直流地的两种处理形式

  2、直流地接大地 :就是把电子计算机中数字电路的等电位点与大地连起来。(4欧姆)主要防止静电或感应电以及高频干扰所带来的影响。

  直 流 地 的 接 法

  1、串联接地---多点接地:就是将计算机系统中各个设备的直流地以串联的方式接在作为直流地线的铜板上。应注意连接导线应与机壳绝缘。如果作完上述后,将直流地线的铜板通过接地母线接在接地地桩上,成为直流接大地,反之为直流悬浮(主要用在要求不高的机房、1兆欧)。

  2、并联接地-------单点接地:就是将机房内的机柜分别引到一块铜板地线上,铜板下要求垫绝缘材料,保证机房内的直流地对大地有良好的绝缘(接大地、悬浮)主要用在要求较高的机房。

  3、网格接地:就是把一定截面积的铜带(1~1.5mm厚、25~35mm宽),在地板下交叉排成600*600的方格,其交叉点与活动地板支撑架的位置交错排列。交叉点焊接或是压接。(注意绝缘、地面卫生、处理)工艺复杂,一般用在要求较高的机房。

  计算机防雷保护地

  一、组成:

  1、接闪器:是指避雷针、避雷网

  2、引下线:连接避雷网和接地体的导体。

  3、接地装置:接地体

  二、距离:

  要求与安全保护地直流地之间的间隔15米以上(40米)。

  接地电阻和接地地桩。

  1、各种母线间距一般应在30CM

  2、接地地桩:

  2.1埋置接地铜板:一般是将1-2平方米,厚度在1.5MM的铜板埋在地下2米的地方。(立、横、平)

  2.2埋置接地网格板:一般是将1-2平方米,厚度在1.5MM的铜板埋在地下2米的地方,铜板上面焊井子网。

  2.3埋置嵌入接地棒:长度为2.5米左右、直径为10CM的钢棒或铜棒,顶部一般为0.5M。

  三、处理公共地线时应注意问题。

  1、公用接地桩的阻值应满足各种接地中最小接地电阻要求。

  2、直流地、交流工作地、安全保护地要求严格绝缘。

  3、为防止各种接地系统的相互干扰,各接地母线应采用屏蔽线。

  4、直流地和交流地一定不要短接。

  阻值的测量

  1、对于阻值大于1欧姆

  2、对于阻值小于1欧姆

  常用计算机机房接地做法

  1、做法

  2、接地母线

  接地系统验收

  1、阻值

  2、隐蔽验收

  3、文档(图纸、做法等)
