一、光纤收发器简介

　　光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用;同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。

　　企业在进行信息化基础建设时，通常更多地关注路由器、交换机乃至网卡等用于节点数据交换的网络设备，却往往忽略介质转换这种非网络核心必不可少的设备。特别是在一些要求信息化程度高、数据流量较大的政府机构和企业，网络建设时需要直接上连到以光纤为传输介质的骨干网，而企业内部局域网的传输介质一般为铜线，确保数据包在不同网络间顺畅传输的介质转换设备成为必需品。

　　二、光纤收发器使用方法

　　由于我们常使用的网线(双绞线)的最大传输距离有很大的局限性，一般双绞线的最大传输距离为100米。因此，当我们在布置较大的网络的时候，不得不使用中继设备。当然， 使用其他的种类的线路来传输。光纤就是一种很好的选择，光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。在使用光纤的时候，我们会经常使用到光纤收发器：

　　要想知道光纤收发器怎么用，就要先知道光纤收发器有什么作用。简单的来说，光纤收发器的作用就是光信号和电信号之间的相互转换。从光口输入光信号，从电口(常见的RJ45水晶头接口)输出电信号，反之亦然。其过程大概为：把电信号转换为光信号，通过光纤传送出去，在另一端再把光信号转化为电信号，再接入路由器、交换机等等设备。

　　因此，光纤收发器一般都是成对使用的。比如，运营商(电信、移动、联通)的机房里面的光纤收发器(可能是其他的设备)和你家的光纤收发器。如果你想用光纤收发器组建自己的局域网，那必须要成对使用。

　　一般光纤收发器和一般的交换机一样，通了电，插上就能用，不需要做什么配置。光纤插光口，RJ45水晶头插电口。不过要注意光纤的收发，一根收一根发，不行就相互换一下。

　　三、10/100M光纤收发器使用说明

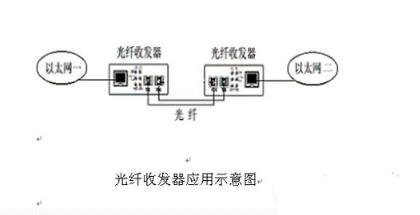

　　1、光纤收发器应用示意图简单如下图。光纤都是一对的。从光收发电口出来就可以接上你的局域网。

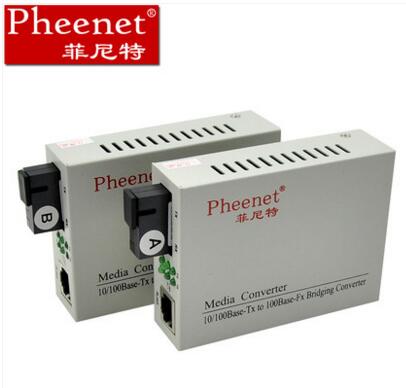

　　2、各类型光纤收发器的面板结构图(仅供参考，产品真实外观以实物为准)如下图。

　　面板上面写着

　　PWR：电源指示灯

　　FX：光口链接/状态指示灯

　　FX LINK/ACT：光口链接/状态指示灯

　　FDX：光口工作模式指示灯

　　TX-100：电口信号指示灯

　　TX LINK/ACT：电链接/状态指示灯

　　3、光纤接口的连接必须注意单模、多模匹配。一端收发器的发射口(TX)连接另一端收发器的接收口(RX)。光纤接口的主要类型为SC、ST、FC等。如果是单纤收发器则只有一个光口同时为TX和RX。

　　四、光纤收发器的使用注意事项

　　光纤收发器有多种不同的分类，而实际使用中大多注意的是按光纤接头不同而区分的类别：SC接头光纤收发器和FC/ST接头光纤收发器。在使用光纤收发器连接不同的设备时，必须注意使用的端口不同。

　　1、光纤收发器到100BASE-TX设备(交换机，集线器)的连接：

　　确认双绞线的长度最长不超过100米;连接双绞线的一端到光纤收发器的RJ-45口(Uplink口)，另一端到100BASE-TX设(交换机，集线器)的 RJ- 45口(普通口)。

　　2、光纤收发器到100BASE-TX设备(网卡)的连接：

　　确认双绞线的长度最长不超过100米;连接双绞线的一端到光纤收发器的RJ-45口(100BASE-TX口)，另一端到网卡的RJ-45口。

　　3、光纤收发器到100BASE-FX的连接：

　　确认光纤长度没有超出设备能提供的距离范围;光纤的一端连光纤收发器的SC/FC/ST接头，另一端连接100BASE-FX设备的SC/ST接头。另外需要补充的是很多用户在使用光纤收发器时认为：只要光纤的长度在单模光纤或多模光纤所能支持的最大距离内就可以正常使用。www.hxgdj.com其实这是一种错误的认识，这种认识只有在连接的设备都是全双工的设备时才是正确的，当有半双工的设备时，光纤的传输距离就有一定的限制了。
