光纤收发器，是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器(Fiber Converter)。目前在我们的生活中已经得到了广泛的运用，但是很多在生活中却不知道如何连接，下面菲尼特就详细介绍光纤收发器的接线说明。

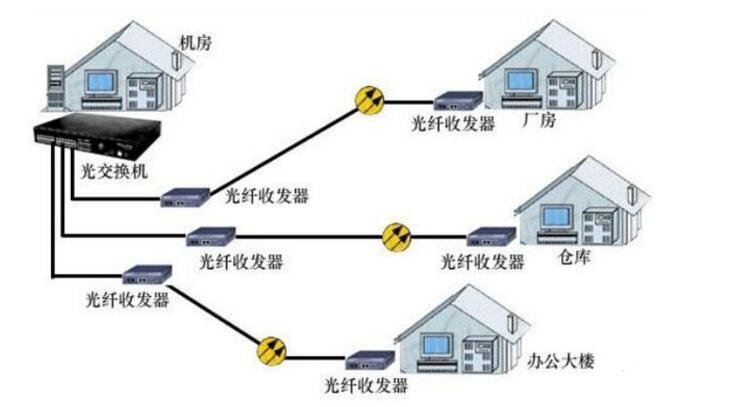

　　在实际的应用中，光纤收发器主要有下面三种基本连接方式：

　　1、环形骨干网

　　环形骨干网是利用SPANNING TREE特性构建城域范围内的骨干，这种结构可以变形为网状结构，适合于城域网上高密度的中心小区，形成容错的核心骨干网络。环形骨干网对IEEE.1Q及ISL网络特性的支持，可以保证兼容于绝大多数主流的骨干网络，如跨交换机的VLAN、TRUNK等功能。环形骨干网可为金融、政府、教育等行业组建宽带虚拟专网。

　　2、链形骨干网

　　链形骨干网利用链形的联接可以节省大量的骨干光线数量，适合于在城市的边缘及所属郊县地区构造高带宽低价位的骨干网络，该模式同时可用于高速公路、输油、输电线路等环境。链形骨干网对IEEE802.1Q及ISL网络特性的支持，可以保证兼容于绝大多数的骨干网络，可为金融、政府、教育等行业组建宽带虚拟专网。链形骨干网是可以提供图像、语音、数据及实时监控综合传输的多媒体网络。

　　3、用户接入系统

　　用户接入系统利用10Mbps/100Mbps自适应及10Mbps/100Mbps自动转换功能，可以联接任意的用户端设备，无需准备多种光纤收发器，可为网络提供平滑的升级方案。同时利用半双工/全双工自适应及半双工/全双工自动转换功能，可以在用户端配置廉价的半双工HUB，几十倍的降低用户端的组网成本，提高网络运营商的竞争力。同时，设备内置的交换核心提高接入设备的传输效率，减少网络广播、控制流量、检测传输故障。

　　4、总结

　　光纤收发器一般应用在以太网 电缆 无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。有了光纤收发器，也为需要将系统从铜线升级到光纤，为缺少资金、人力或时间的用户提供了一种廉价的方案。光纤收发器的作用是，将我们要发送的电信号转换成光信号，并发送出去，同时，能将接收到的光信号转换成电信号，输入到我们的接收端。

　　一般光纤收发器和一般的交换机一样，通了电，插上就能用，不需要做什么配置。光纤插光口，RJ45水晶头插电口。不过要注意光纤的收发，一根收一根发，不行就相互换一下。

　　光缆从室外进来，光缆要熔接在光缆盒里，也就是终端盒，光缆的熔接是门技术，需要把光缆剥开，用尾纤与光缆里的细纤维熔接，熔接好放在盒子里，这样我们尾纤就出来了，光纤出来的头接在ODF上(一种架子，用耦合器连接)，架子的另一侧也是用尾纤(说是光纤跳线也可以，其实尾纤就是做光纤跳线用的)出来，接在光纤收发器上，光纤收发器出网线连接路由器-交换机-局域网-主机。
