弱电机房搬迁工作步骤及方案

时间:2019-08-15 15:08 来源:Pheenet菲尼特 作者:小菲 点击:

  随着企业、单位的不断深入发展,现有的涉及办公、生产场所已经不能满足,新的厂房及办公大楼逐渐筹建,那么机房搬迁或机房改建服务应运而生,而机房搬迁作为一项非常重要的工作,涉及许多设备、重要数据、核心资产等,对企业来说,机房搬迁可以说是一项细致而精密且头等重要的大事。

  机房搬迁不仅仅是把机房的设备迁移到新机房那么简单,而是要求网络系统的迁移和集中存储系统的迁移必须安全平稳,不能过长时间影响生产应用。表面上就是几个IT 民工的搬运,但实际是一项目高度集中的体力与脑力的综合项目。现将一般机房搬迁步骤介绍如下:

  1、新机房的准备

  2、搬迁规划

  3、系统的备份

  4、设备文档的准备

  5、搬迁设备标签

  6、设备拆除、打包和运输

  7、设备重新安装

  8、测试及验收,

  下面我们分各个步骤来讨论。

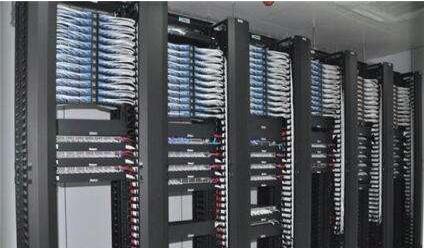

弱电机房搬迁

  1、新机房的准备工作

  1.1、确认设备的布局

  新机房的基本设计(如:墙面的设计、专用空调的安装等)完成后,我们需要提前规划各个机柜、各个网络设备的摆放位置。可以事先量好机器的具体尺寸,之后到现场规划机器的具体摆放位置,力争最合理、最充分地利用机房的有效空间。此处需要注意的问题:如果需要扩展机柜,则提前将综合布线的数据信息点打在配线架上,这样,等把交换机路由器等网络设备搬迁过来,安装好跳线,则网络就可以正常使用。

  1.2、设计综合布线

  为保证业务的正常运行,我们应该提前设计新机房的综合布线、配线系统等准备工作,并和电信部门协调光纤接入,保证搬迁之前对外线路的畅通,确保不因线路问题影响搬迁的进度。

  提供新机房的综合布线点位对照表。

  1.3、设置正确的物理环境

  正确的物理环境应该对场地的封闭、防火、防盗、防静电、适当的通风、温度的控制以及电源的安全等提供符合网络设备要求的安全保证,具体包括如下:

  电力控制

  温度控制:机房温度控制在15-23º C以内。如果可能,最好配备温度感应器进行监测。

  湿度控制:机房内湿度一般应当控制在45-55%之间。

  火险控制

  雷击避免

  防尘

  避光

  空间控制

  这里遵循的原则是:利用空间、努力保持温控、保持电源和KVM等线路的日常维护等综合考虑。曾有人计算过,得出以“机体距离墙面12cm左右为宜”的结论,这里列举出来,供我们参考。

  1.4、设计合理的网络结构

  考虑新的机房时继续沿用现在的拓扑结构、还是重新设计,设计时考虑和旧系统之间的对应关系。

  2、搬迁规划

  机房的搬迁,一般都会涉及到服务器、交换机、路由器、工作站等大量的设备,很多软件的问题,以及新机房IP的分配问题等。因而如果不提前进行详细的规划,匆匆上马进行机房服务器等设备的搬迁,势必会造成工作的混乱。所以在搬迁前,一个完整合理的机房搬迁规划是必需的。

  在进行详细的规划时,我们需要提供如下的材料:

  机房的网络拓扑图

  机房的设备连接图和线路分布图(细到每个设备的每条线路的连接)

  设备等IP地址分配表

  应用描述

  应用的描述也是一个重要的方面。每台服务器都是在运行不同的应用,我们收集这方面的资料以后,会根据不同的应用来考虑,如果机器在搬迁过程中出现由于系统问题导致应用无法启动,将会准备一系列的方案,来协调其他的服务器来处理这部分的应用或者使用我们的备机来使机器恢复正常的运行。这部分的工作我们将在用户的配合下来实施完成。

  服务时间

  服务时间的确定也是搬迁工作中不可缺少的部分,我们会根据每台服务器的不同性质来安排每台机器的菪机时间,根据每台机器的不同的菪机时间来确定我们整个搬迁过程的安排,从而使搬迁过程能够顺利进行。避免计划外的菪机时间。

  此处需要注意的问题:

  1、如果新旧机房的网络配置有所改变的话,要提前作新网络的规划,并给出新旧网络的信息对应表;

  2、网络配置需要考虑考虑VPN、VLAN的划分,DHCP DNS的配置等;

  3、根据网络拓扑,合理分配新IP对应相应的域名和服务器;

  4、做好IP更换脚本。即执行该脚本,迁移前关机,再开机设备得到的就是新的IP。

  3、系统的检测及备份

  在搬迁以前,我们要针对现有的服务器设备进行一次全面的检测工作,包括:硬件的配置的检测和软件信息的检测。准备工作要做的充分,这是保证搬迁工作能够顺利进行的首要条件。通过检测我们不仅可以有效地把一部分隐患排除在搬迁之前,确保在搬迁过程中,机器设备的故障率降到最低,从而避免在搬迁工程中的计划外菪机时间。

  3.1、硬件设备的检测

  针对服务器的硬件设备,我们将详细的记录服务器的硬件配置信息,在搬迁以前明确硬件配置,具有针对性地准备一些备件,在服务器菪机的时候能够及时的修复服务器,及时的解决由于硬件故障产生的计划外菪机,避免不必要的菪机时间。

  3.2、服务器软件应用的检测

  针对服务器的软件应用,我们同样也要进行一些常规的检测,把一些由于软件问题产生菪机时间减少到最低限度。从而使搬迁工作能够顺利进行。

  3.3、数据的备份

  数据的安全性在每个企业中都是至关重要,数据的丢失,不是以金钱来衡量的,所以数据备份在搬迁过程中显得尤为重要,甲方负责搬迁前数据备份工作,即使在搬迁过程中,真正遇到服务器系统问题时,我们也能够在最短的时间内解决问题,减少计划外的菪机时间。确保搬迁工作的顺利进行这里数据的备份,包括所有关键数据,如:操作系统、应用程序、数据库、服务器的配置参数、网络设备的配置参数等。

  4、设备文档的准备

  4.1、对设备进行分类统计

  目前我们的中央机房设在四层,其中的设备包括UPS、配线架、核心交换机、服务器、防火墙、存储设备等, 我们对于机房目前涉及的设备统计表如下:

  4.1.1、网络统计

  保证搬迁后系统的正常工作,出具一份现有网络设备的设备列表、网络设备连接表、原有的IP地址分配表以及模块线缆型号统计表。

  进一步需要做的工作是:

  给出进一步详细的设备统计信息,包括设备型号、配置、所在的网络、电源接口及功率等,在搬迁之前给出相应的表格记录文档;

  确定相关的辅助设备配件等,同样需要有详细的记录文档。

  4.2、IP地址的统计

  统计出需要迁移的设备的IP地址(包括公网和私网)以及路由情况,给出各个设备IP对应表;

  l列出设备在新系统和旧系统中的IP 对应表。

  4.3、各类设备的搬迁

  一般来讲,设备搬迁的顺序是: UPS、服务器系统、通讯系统,然后网络设备,终端设备等。当然,也可以考虑先把不影响办理日常业务的设备先行搬到新大楼,例如:一些显示器、终端、主机、电源线等。

  4.3.1、UPS

  UPS(不间断电源)是能够提供持续、稳定、不间断的电源供应的重要外部设备。它主要的功能就是,当市电输入正常时,会将电流稳压后供应给负载使用;当市电中断时,会及时向用电设备提供电能,使设备仍能持续工作一段时间,以便处理好未完成的工作。

  我们在UPS的搬迁时需要注意:

  搬迁的过程中注意不要接触磁性物质

  正确的开关的步骤

  一般情况下,打开UPS电源的正确顺序应该是:先检查UPS电源的输入端电源极性与市电供电线路的电源极性连接是否一致,然后再检查UPS电源输出端所接负载的总功率大小是否在UPS电源的额定功率之内;满足了上面的条件后,打开UPS电源控制柜上的电源开关,来让市电为UPS内的电池组进行供电,过一段时间,再将负载的电源开关逐一打开,如此一来可以确保负载电流,不会对UPS电源的内部供电线路造成过度冲击,从而可以有效保证UPS电源不受内伤。正确关闭UPS电源的顺序应该是:先将连接到UPS电源输出端的负载逐一关闭掉,之后再将电源控制柜上的电源开关关闭掉就可以了,如果长时间不使用UPS电源的话,可以考虑将连接到市电插座上的电源线缆拔掉,以避免雷雨季节UPS遭遇雷电袭击,从而引发雷击事故。

  新机房放置UPS时需要注意:

  重量承受:UPS长延时配置时,电池可能较重,此时应考虑地板承重;?

  空间大小:应保证UPS进行维护时,工程人员有一定实施空间。

  接地情况:有良好的接地系统,一般接地电阻应小于5欧姆。

  4.3.2、服务器

  服务器是网络数据的核心。 对于服务器这种集成度和精密度都非常高的计算机设备,我们在进行安装和卸载部件操作时,一定要格外小心。

  搬迁时需要注意

  正确关闭电源

  对于一台已经配置好的服务器来说,它的关闭和打开操作很简单,但如果操作方法不当,有可能对设备造成不必要的损坏。因此,有必要对服务器的开机、关机做一详细介绍。

  关机操作:1.关闭操作系统;2.关闭主机电源;3.关闭外设电源 (如磁盘阵列,磁带库等);4.关闭其他设备电源和机柜电源;5.关闭总电源。

  开机操作:1.打开总电源;2.打开计算机机柜电源;3.打开外部设备电源(如磁盘阵列,磁带库等);4.待外部设备自检完成后,最后打开主机电源。

  服务器的拆装

  总的原则:先关掉所有的服务器工作站,关掉交换机路由器等用电设备,然后关掉总的电源,最后才进行服务器的拆卸。

  全面预防静电

  虽然计算机是靠电力工作的,但静电却会给计算机带来致命伤害,尤其是可能对主板芯片造成永久性损坏。静电产生的原因很多:各种电源设备可能产生静电,计算机CRT显示器可能产生静电,工作中的手机、对讲机也会在周围空间产生大量的静电,这就要求我们要特别小心静电的干扰,全面预防。1.尽量使服务器及其周边设备的接地良好。2.如果设备没有接地,当我们要接触里面的板卡时,应先用接地导线或其他放电设施对其进行放电。3.对设备进行操作时,应配戴防静电手套,如果没有的话,也可以用手触摸一下机箱外部的金属来放掉自身携带的静电。

  电缆连接(插拔)

  电缆在进行电缆连接(插拔)时,通过该电缆连接(或将要连接)的设备应当是没有加电的,即应当先将设备的电源关掉,然后再进行电缆连接(插拔)操作。否则,如果带电进行电缆连接,有可能会对设备造成无法预料的损坏。

  4.3.3、网络设备

  网络设备主要包括防火墙、路由器、交换机等设备,这些设备在搬迁过程中注意标记,并且在接入新网后根据新网的结构进行正确的参数设置。这里需要注意的是,路由器使用带有接地的电源。一般要求使用的电源的零地间 的电压<4V,零火/地火的电压就为220V。地线保护基本上要求上网的设备需有保护地线,这些设备包括主机、工作站 、HUB、交换器、路由器及连接路由器的MODEM等。配置路由器的终端或PC机也必须使用带有接地的电源。

  搬迁之前注意检查设备的配置、正确断电,搬运过程中注意不要碰撞。

  5、搬迁设备标签

  我们的目标是:掌握原有的网络情况,力求要做到每一条物理,逻辑的线缆,专线都心中有数,所有网络设备的配置,每个接口都要一清二楚,所有设备,线缆都要贴标签,所有接口的配置,说明都要有文字上的说明。在给设备做标签时,一般是采用贴设备铭牌的方式,线缆采用专用的标识环。

  关于设备标签的规划,一般是各单位自己制定,没有统一的标准,这里我们可以考虑,按设备的类型、功能、区域等进行编号。每台机器搬之前都要贴好标签,特别是多端口的机器,每个接线端口都贴上标签,与接线的另一端相对应,比如storage的盘柜与controller的连线端口,storage与server的光纤的连接端口等,还有每台server的每个网卡的ip等。

  最后,对设备标识完成后,注意做好标识的备份工作,以备设备重装时核查。

  所有标示,做到一一对应,保证在搬迁过程中能够准确的找到某一台机器设备,保证搬迁的顺利进行。

  6、设备拆除、打包和运输

  在对设备进行统一的标记后,进行设备的拆除、电缆的拆除。这里我们需要注意的是:

  确保所有的工作都在断电的情况下进行;

  考虑各部件的拆卸步骤;

  严格按照各类设备的规范来拆除。

  设备拆除后,装入专门的搬迁保护装置,如:电缆放入线槽进行保护。之后在各个责任人的共同监视下装上车,大家共同看护下,将设备运往新大厦的机房。由于我们搬运的设备,如服务器,UPS,终端等都是集成度和精密度非常高的设备,因而在整个过程中,需要注意防止设备的碰撞。

  6.1、设备的拆卸

  工程师按照项目进度表的时间来确定设备的拆卸时间,严格遵守规范化操作,保证设备没有物理性的损坏。

  操作步骤:

  1、把连接设备的数据线和电源线拔掉,从机柜上拆卸下来,所有的电源线放置在统一的包装箱中,在包装箱上写上货物的名称,并打包封后待运。

  2、把设备从机柜上拆卸下来,进行除尘工作后,放到指定的包装箱中,在包装箱的外壳上写上货物的名称,并打包封箱后待运。

  3、把设备的导轨从机架上拆卸下来,并贴上标签,注明使用的设备的名称,放到指定的包装箱中,在包装箱上标明货物的名称,并打包封箱后待运。

  4、把PDU从机柜上拆卸下来,放到指定的包装箱中,在包装箱的外壳上写上货物名称,并打包封箱后待运。

  5、所有的螺丝等辅助设备分类分包,放在其关联设备的包装箱中保存待运。

  6.2、运输过程

  使用专业的设备运输包装箱,确保硬件设备在运输过程中的安全性。包装要求按照工业标准。并附有货物清单,由指定人员进行验收,签字确认。

  1、装箱用手推车运送到运输车辆处,由专业的搬运工小心轻放到运输车上,整齐摆放,固定,以防滑落。

  2、有押运人清点货物后,押运到新的办公地点。

  3、运输车在运输的过程中,一定要注意车辆慢行,以防在道路颠簸的情况下损坏设备。

  4、卸货时由专业的搬运工把货物先卸到货梯门口,然后由押运人清点货物全部到场后,由专业的搬运工把货物搬至指定位置。押运人再次清点无误后准备安装。

  7、设备重新安装

  7.1、物理安装

  设备搬运到新的机房后,首先确定设备的放置位置,检查电源等相关事宜是否做好,最后,进行物理连接。

  这里需要注意:

  区域规划。在设备安装时,最好按网络拓扑结构进行区域的规划,并为以后的扩展保留空间和相关接口。

  对机柜进行有效的固定。机柜不能是直接摆放在静电地板上,而要进行有效的固定,这样安装才可靠。

  工程师按照安装方案,把包装箱打开,根据安装方案把服务器上机架。严格遵守规范化操作,把服务器安装到指定位子。

  1、安装PDU:安装工程师首先安装PDU,按照安装方案要求,把PDU固定到机柜上的指定位置。

  2、安装导轨:安装工程师把服务器的导轨安装到机柜上的指定位置,以便服务器上机柜。

  3、安装服务器:安装工程师把服务器安装到机柜上的指定位置。

  4、安装电源线:用电源线把服务器于PDU连接,把电源线捆绑在配线架上。

  5、安装SWICH:把SWICH固定在机柜上的指定位置。

  6、连接数据线:连接SWICH到服务器,连接网络线。

  7.2、设备加电系统核查

  设备物理连接完成后,为设备加电,测试电源电压,进行加电后系统的软硬件检查。

  8、测试及验收

  设备重新安装后,我们接下来要做的工作是:打开设备,查看数据是否损坏,并进行相关的软件设置。一般来说,要进行的工作大致包括如下的几项:

  1.服务器状态的恢复,查看是否出现了数据的丢失或损坏。这里由于我们之前对系统数据作了备份,所以,一旦出现了这种数据的损坏等,我们应该把搬迁前的数据重新恢复过来。

  2.进行相应的IP地址的调整。

  3.进行相关DNS设置的调整。

  4.进行相关软件的调整。

  5.进行全网设备连通型的测试

  6.进行应用测试,确保系统的正常运行。

  7.所有的设备重新启动,看设备运行的速度和质量等指标是否达到标准。

  8.验收并进行相关的日志纪录。

  9、需要注意的几点问题

  1、搬迁时间的选择由于我们的系统需要保证实时、不间断的运行,所以最好选在假期或工作日的半夜2-3点,这时访问量是相对比较低,减少对业务的影响。考虑到此因素,我们会定在长假期间进行搬迁。

  2、设备标签在搬迁过程中,注意对标签的保护,防止标签的脱落,尤其是光纤等线缆的标签,以免对后面的重组造成影响。有时候,可能就是一根光纤跳错位,就可能影响整个网络的畅通。

  3、数据的备份在系统迁移前,一定要做好各个系统的备份(磁带机备份),确保数据的完整性和正确性。

  4、提前做好设备的测试方法确保在搬迁完后,各类设备都有明确的测试方法。

  5、制定应急方案对于搬迁过程中可能发生的多种突发事件的应急方案,如主机不能正常运转怎么办,网络核心设备无法正常运转怎么办,电源意外断电怎么办等。

  6、责任到人搬迁时候要有个切换步骤详细到具体某个人做什么,设备的运输时要装箱、登记、发货、收货都要有专人负责。

  7、确保搬迁阶段新机房市电供应正常,以及货运电梯工作正常,所有准备工作完全到位之后,才能开始具体的搬迁工作。
