一、机房电力系统

　　UPS电源的安装和配置

　　UPS设备及配件在出厂前已进行过严格的检查，设备抵达现场后，用户应做以下几项调机前的准备工作。

　　UPS设备和配件包装均为木箱。在拆箱时必须小心拆卸，及时检查设备和配件(电池等)在运输过程中是否被损坏。在清除包装材料之前，要确认所有的配件都已找到。如设备或配件在运输中损坏，或设备和配件与订货合同不符时，应及时作现场记录，并立即与供货公司联系。

　　安全事项

　　为了确保操作人员和设备的安全，在安装启动设备前应仔细阅读相关的“安装和操作”手册。

　　设备场地、环境要求

　　设备就位场地应是“工业类型”的硬质水泥型的水平地面，如果采用防静电话动地板，则需在考虑到地板的平均负荷量的基础上，根据UPS的重量来设计制作供安装设备的托架。

　　对于多数大中型UPS来说，其标准机型的电缆为下进下出型。UPS机拒的通风的进气口位于机拒的正面或侧面，出气口在机柜的上部。

　　UPS电源供电系统应安装在具有足够通风量、凉爽、湿度不高和具有无尘条件的清洁空气的运行环境中。尽管一般UPS所允许的温度范围为0~40℃之间。然而，如条件允许时，应将环境温度控制在35℃以下。UPS厂家推荐的工作温度为20~25℃。，湿度控制在50%左右为宜。此外，在UPS运行的房间里不应存放易燃、易爆或具有腐蚀性的气体或液体的物品。

　　严禁将UPS安装在具有金属导电性的尘埃的工作环境中。否则会导致产生短路故障。当然，也不宜将UPS安放在靠近热源的位置上。

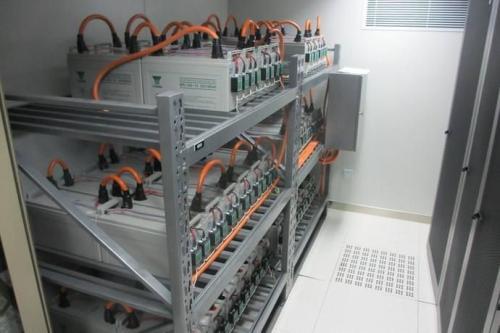

　　不管所配的UPS蓄电池组是否配有带温度补偿的充电器，为了确保电池组的使用寿命，应该将电池房的温度控制在20~25℃之间。

　　为利于维修和散热，一般希望在机柜的四周留下0.5~1米的空间。机柜与墙之间的距离最少应留下0.1米的距离。有关各种UPS的具体安装数据，请参看随机带来的用户手册。

　　电缆和接线

　　在UPS供电系统中主要用到三种电缆：电力电缆、接地电缆和控制电缆。

　　1) 电力电缆

　　电力电缆包括交流输入/输出电缆、电池电缆。对于一般中型以上的UPS来说，建议用户尽量选用铠型电缆;对于大型UPS来说，应将上述各种电力电缆安装在它们各自的铜质管道中，以避免产生电磁干扰。

　　2) 接地电缆

　　安全接地线：它是同机壳相连的安全接地线，一般它的线径应为电力电缆的0.5~1倍左右。

　　逻辑控制板接地线：它为逻辑控制板提供必要的参考地电平。它是为防止因邻近设备中所产生的电磁干扰信号串入控制电路而影响UPS系统的正常运行而配置的接地系统，控制地线不但不能同安全地线相连，而且应将它装入专用的管道中。一般这根控制地线的截面积应选用4mm2以上的多股电缆连线为宜，并用黄/绿相间的颜色作为标志。

　　3) UPS的中线

　　UPS的中线截面积应为相线截面积的1.21.5倍。分开敷设，但用户可在最终接地点使用单点接地系统。

　　4) 控制电缆

　　在UPS电源中，一般还需要配置如下的控制线：从UPS报警接口板到远程监视器之间所需的控制线;从UPS报警“继电器干点”接口板到用户“自定义的报警装置”之间的控制线：从UPS主机到电池断路器开关之间的控制线;从UPS的RS232/RS485接口到远程微机终端或调制解调器(modem)的控制线;从UPS主机到远程、紧急停机开关之间的控制线等。

　　对于上述控制线，一般应选用带屏蔽的多芯电缆，带屏蔽的扁平电缆或带屏蔽的多股绞线为宜。每根连接芯线的截面积以1mm2以上为宜。

　　二、防雷及接地

　　1) 在所有进出大楼的所有弱电各种金属管道及电气设备的接地装置均在进出外与防雷接地装置连接的前提下。基本措施均应用于弱电系统的所有安装及施工部分。

　　2) 为防止雷电波入侵，进入大楼的弱电线路及金属管道均在入户端近处与防雷装置接地连接。

　　3) 平行敷设的弱电管道, 构架和电缆金属, 其净距小于100mm均采用16mm2线跨接, 跨接上的间距不大于30m, 交叉净距小于100mm, 其交叉外均有跨接。为了达到电气连续性保证有效地,所有桥架的比连的两端均使用1条大小适中的保护导体(接地片或6mm2)多芯绝缘铜线连接起来。

　　4) 从配电盘引出的所有线路均穿铜管, 铜管的一端与配电盘外壳相连;另一端与用电设备外壳,保护罩相连。当铜管因连接设备而中间断开时, 将设跨接线。

　　5) 为弱电系统提供的电源单相源为三线供电，三相电源为五线供电系统，即各电源均有独立接地线及零线，接地电阻低于1欧姆。

　　6) 在弱电机房提供的接地点，接地电阻应低于0.5欧姆。

　　三、主要施工工艺

　　1) 在机房做独立的接地引下线到大楼的综合接地点。

　　2) 闭路电视系统接地通过在弱电机房中以一点接地方式达成，接地线绝不会形成封闭回路。接地线为6mm2的多芯绝缘铜线与弱电接地端子连接。

　　3) 机房内的桥架、线管每隔5m作一次接地。桥架、吊挂铁件、机架或机壳，金属管道，金属门窗以及其它金属管线，均作良好接地并相互妥善连通。

　　4) 设置在建筑物内的共用电视系统的同轴电缆外导体，金属管，设备外壳，均相互连接并接地，组成防雷电感应的户内防雷线路系统。

　　5) 为了防止干扰使计算机系统稳定可靠地工作，计算机直流地不与交流工作地线相短接或混接。交流线路配线均不与直流地线紧贴或近距离地平行敷设。

　　采用非屏蔽双绞线穿钢管或金属桥架敷设时，在经过需要屏蔽的场合时，各段钢管或金属桥架均须使用6mm2的多芯绝缘铜线或接地片连接保持电气连接并接地。
