机房综合布线设计介绍

时间:2018-11-14 15:34 来源:菲尼特编辑部 作者:小菲 点击:

  机房布线的信息点数量多,而且在机房运行过程中,随着计算机和网络设备的增加,会随时要求增加信息点。因此,路由设计应充分考虑扩展性。在路由选材上,首先应尽量采用金属材料,不宜采用PVC管材。通过金属管道的良好接地可减少干扰,并提高机房的线路防火等级。同时,采用金属线槽作为路由材料,可充分利用线槽扩展性好,容易增加线缆的特点。

  对于线槽的布置,一般围绕设备进行布置。在目前机柜使用越来越普遍的情况下,可以考虑和成排的机柜平行布局。一般每排机柜布置一条线槽,也可以两排相邻机柜中间走道上公用一条线槽,前一种模式更为理想一些。对于有活动地板的机房,通常的做法都是将线槽安装在活动地板下。但随着高端机房中地板下送风的精密空调的普遍采用,这种模式暴露出不少问题。

  由于设备在机房内成排布置,因此每排设备都在地板下配置了线槽,一般线槽的高度在50~l00mm,而活动地板的敷设高度只有300mm左右,从而影响到空调风道的通畅。线槽越多,送风效果越差(地板下还往往有强电线槽)。而且线路特别是强电线路在活动地板下布置还增加了火灾隐患,电气故障可能引发火源,同时在地板下的人情不易被迅速发现,即使配置了常规的消防感温感烟探测器,由于地板下的送风,反映并不迅速。已经有多起火灾事故是从活动地板下发生的。因此,现在不少机房特别是电信行业,普遍采用上走线的路由模式。

  采用上走线需要有设备布局的配合,这种布局主要适用于标准机架式布局的场合,而且机柜的尺寸特别是高度应基本一致,才能保证美观。上走线采用线槽。线槽有两种安装模式:支架吊装在顶上、支架支撑在地面上。支撑在地面上容易发生支架和机柜的打架,在设计时应注意。

  上走线线槽形式有两种:敞开梯型桥架式和封闭式。敞开式梯架是应用的主流。在设计时,首先仍是根据机房平面中机柜的总体规划,每排机柜设置一路。敞开式梯架的优点是便于维护。因为不需要额外的开孔,增减线路很方便;不需要掀地板,只需要梯子即可实施,工作量小。便于发现故障。不像地板下的封闭线槽,很容易观察到故障点,特别是火灾危险。其缺点是对防鼠的要求更高。

  敞开式梯架通常和强电一并考虑。通常考虑上、中、下三层,分别作为强电线路、铜缆线路和光缆线路的通道。因为光缆特别是机房内的大量光跳线是比较脆弱的,因此其中的光缆线路桥架常采用封闭式的,这样的布局很容易管理。每层之间的距离不小于300mm.如果机房的层高不够,也可减少层数,采用左右布局。要注意按规范控制强电和弱电梯架间的距离。如果距离仍无法达到,可考虑强电采用屏蔽线或者采用封闭式。

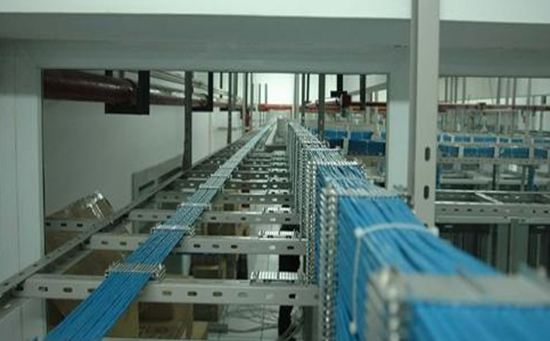

机房综合布线

  机房综合布线的信息点安装模式

  根据设备的安装模式和装饰方式,信息插座有几种安装方式。如果机房内布置有架空抗静电活动地板,一般有下面几种设备布置模式。

  (1)塔式设备落地安装。采用活动地板下安装信息插座。此时一般将插座的安装高度控制在插座的上表面到活动地板的下表面距离在l0cm左右,也可以采用在地板表面安装弹起插座的模式。但采用弹起插座需要注意:不要将插座布置在设备之间的走道上,否则容易碰掉;弹起插座的连线在插座接线盒内是活动的,插座的弹起和压下容易造成松动;另外一个插座建议不要超过2个信息点,否则插座安装盒内的空间拥挤,更容易引起接线松动、插座弹不起来等问题。安装盒的尺寸及深度应大一些。由于地板插座主要的优点在于便于开闭,因此适用于一些临时性的使用,比如调试检查等。但机房内的设备大多数要求24h不间断运行,无法利用地板插座的优点。

  (2)操作台的终端。信息插座安装方式和前述相同。此时使用地板插座较方便。

  (3)机柜式服务器。这时将信息点插座安装在地板下的模式就不再合适了,因为一个信息插座面板通常只能安装2~4个插座模块,这对于拥有的几十个信息点的机柜所来说,插座数量就太多了。而且从插座到服务器的线路要从活动地板下引入机柜内,需要从机柜下面开孔引人,而机柜在安装固定后,机柜下的活动地板难以开启,给日后的维护带来麻烦。因此对于服务器机柜的信息点安装,建议采用机柜式RJ45配线架的模式。一个2U的配线架(含理线器)可以提供16~32口的信息点容量,可以满足绝大多数机柜的需求。而且由于直接安装在机柜内,便于管理,安装效果整齐美观。考虑到服务器通常的插座接口在后部,配线架可安装在机柜后面。

  (4)也可以将多个信息插座(86面板)并排安装在机柜后部的竖向线槽上,这样安装价格略便宜一些,但是没有配线架紧凑美观。

  如果没有安装抗静电地板,可以直接在墙面安装信息插座,或者在地面上剔槽安装。

  (1)操作台的终端。建议操作台靠墙布置,插座面板安装在墙面。

  (2)机柜式服务器。采用前面的上走线模式,插座仍安装在机柜内或采用配线架。
