设备间子系统的设计要点如下：

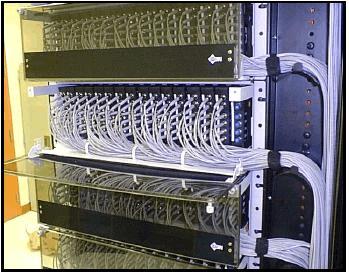

　　综合布线设备间是在建筑物内的适当地点安装进线和集线设备，实施网络管理，也是管理人员值班的场所。

　　设备间内的所有进线终端设备应采用色标区别各类用途的配线区。

　　设备间的位置及大小，应根据设备的数量、规模、最佳网络中心等内容综合考虑确定。通常情况下，设备间管理子系统建议选择在水平中心位置，可以保证水平布线的距离最短，不会超过双绞线所允许的100m最大传输距离。

　　设备间既要按照有关标准和技术规范，根据选用设备及安装要求进行设计和规划，又要满足采光、防尘、隔音等工作环境的要求。

　　设备间装修时，应尽量保持室内无尘土，通风良好，应符合有关消防规范，配置有关消防系统。

　　按照标准的设计要求，设备间(尤其是要集中放置设备的设备间)应尽量满足下面的要求:

　　设备间应当选择设置在电梯附近，以便装运笨重的设备。

　　设备间的最小安全尺寸是28OcmX2OOcm，标准的天花板高度为24Ocm，门的大小至少为2.1mx1m，向外开。尽量将设备柜放在靠近竖井的位置，在柜子上方应装有通风口用于设备通风。

　　房顶吊顶一般要取齐过梁下部，并留足灯具和消防设备暗埋高度。建议吊顶采用铝合金龙骨和防火石棉板。

　　设备间地板优先使用耐磨防静电贴面的防静电地板，抗静电性能较好，长期使用无变形、褪色等现象。设备间的地板负重能力至少应为5OOkg/mz。

　　由于设备间多采用下进线方式，地板下要敷设走线槽和通风，因此，地板净空高度应当为10-5Ocm。

　　设备间设备一般按机柜间与操作间相隔离的原则进行安装，特别是对于交换机、光传输设备、集群设备等自动化程度高，网管系统可完成设备大部分调测监控及系统操作的设备，这样可减少人为因素对设备的影响。

　　为隔音、防尘需装设双层合金玻璃窗，配遮光窗帘，配置专用通风、滤尘设备，保持设备间通风良好。

　　室内照明不低于1501x。

　　设备间室温应保持在10@25C之间，相对温度应保持60%-80%。

　　设备间尽量远离存放危险物品的场所和电磁千扰源。无线电干扰场强，在频率范围为0

　　l5MHz@l0OOMHz时不大于120佃。机房内磁场干扰场强不大于800川m。

　　平行线缆相互隔离的距离不小于50一6Ocm。

　　竖井通过楼层时要尤其注意，尽量保持间距，避免电力线千扰通信传输。在设备间、站区通信、电力线密集人井、电缆房中，更要注意各自的盘绕、路径的最优布设。

　　(1)、电源

　　每个电源插座的容量不小于300W。

　　设备间应有可靠的交流(220V、S0H2)电源供电，应有独立的开关控制电源插座，减少偶然断电的事故发生。

　　设备间应采用UPS不间断电源，防止因市电停电或电压不稳导致的网络通信中断、设备损坏或故障。UPS电源应提供不低于2h后备供电能力，功率应依据网络设备功率进行计算，并拥有20%-30%的裕量。

　　设备间内安放计算机时，应按照计算机电源的要求进行工程设计。

　　设备间电源设备应具有过压过流保护功能，以防止对设备的不良影响和冲击。

　　(2)、防火

　　根据消防防火级别设置确定设备间的设计方案，建筑内首先要求具备常规的消防栓、消防通道等，按设备间面积和设备分布装设烟雾、温度检测装置、自动报警警铃和指示灯、自动，手动灭火设备和器材。设备间火灾报警要求在一楼设有值班室或监控点。

　　吊顶和墙面装修材料和构架应符合消防防火要求，使用阻燃型装修材料，进行表面阻燃涂覆处理，达到阻燃、防火的要求。

　　根据综合布线系统的要求，在配线间安装布线硬件的墙壁上须覆盖涂有阻燃漆的zcm厚的木板。

　　安装合适的消防系统。

　　使用防火门，至少能耐火lh的防火墙和阻燃漆。

　　提供合适的门锁，至少要有一扇窗口留作安全出口。

　　(3)、防雷

　　由于设备间通信和供电电缆多从室外引入设备间，易遭受雷电的侵袭，设备间的建筑防雷设计尤其重要。设备间的建筑防雷除应有效地保护建筑物自身的安全外，还应为设备的防雷及工作接地打下良好的基础。建筑防雷设计施工完成后，·应提供准确的系统接地网或接地环带的位置和布设图，避免设备接地网与建筑接地网冲突。
