工作区子系统设计

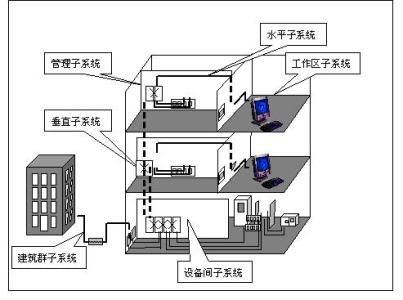

　　工作区子系统是用户的办公区域，提供工作区的计算机或其他终端设备与信息插座之间的连接，包括从信息插座延伸至终端设各的区域。工作区布线要求相对简单，这样就容易移动、添加和变更设备。

　　工作区子系统设计要点

　　一个独立的需要设置终端设备的区域宜划分为一个工作区，工作区子系统应由水平布线系统的信息插座、延伸到，作站终端设备处的连接电缆(跳线)及适配器组成。一个工作区的服务面积可按s~lomz估算，每个工作区应设置一部电话机或计算机终端设备，或按用户要求设置。

　　工作区设计要考虑以下几点：

　　工作区内线槽要布置得合理、美观。

　　信息插座要设计在距离地面3ocm以上。

　　信息插座与计算机设备的距离保持在sm以内。

　　购买的网卡类型接口要与线缆类型接口保持一致。

　　所有工作区所需的信息模块、信息插座、面板的数量。

　　工作区布线方式

　　工作区内的布线主要包括埋入式、高架地板布放式和护壁板式等布线方式。

　　1、高架地板布线方式

　　服务器机房或其他重要场合一般采用高架防静电地板，该方式施工简单、管理方便、布线美观，并且可以随时扩充。

　　先在高架地板下安装布线管槽，然后，将缆线穿入管槽，再分别连接至安装于地板的信息插座和配线架即可。采用该方式布线时，应当选用地上型信息插座，并将其固定在高架地板上。

　　2、护壁板式

　　所谓护壁板式，是指将布线管槽沿墙壁固定，并隐藏在护壁板内的布线方式。该方式由于无需剔挖墙壁和地面，不会对原有建筑造成破坏，主要用于集中办公场所、营业大厅等机房的布线。该方式通常使用桌上式信息插座，并且被明装固定于墙壁。

　　当采用隔断分割办公区域时，墙壁上的线槽可以被很好地隐藏起来而不会影响原有的室内装修。

　　3、埋入式

　　如果欲布线的楼宇还在施工，那么，可以采用埋入式布线方式，将线缆穿入PVC管槽内，或埋入地板垫层中，或埋入墙壁内。该方式通常使用墙上型信息插座，并且底盒被暗埋于墙壁中。

　　布线材料及设备的选择

　　工作区的每个信息插座都应该支持电话机、数据终端、计算机及监视器等终端设备，同时，为了便于管理和识别，有些厂家的信息插座做成多种颜色:黑、白、红、蓝、绿、黄，这些颜色的设置应符合TI肘EIA606标准。工作区的布线材料主要是连接信息插座与计算机的跳线以及必要的适配器。

　　1、跳线

　　对跳线的选择，应当遵循以下规定

　　跳线使用的线缆必须与水平布线完全相同，并且完全符合布线系统标准的规定。

　　每个信息点需要一条跳线。

　　跳线的长度通常为2@3m，最长不超过5m。

　　如果水平布线采用超5类非屏蔽双绞线，从节约投资的角度看，可以手工制作跳线。

　　如果采用6类或7类布线，则建议购置成品跳线。

　　如果水平布线采用光缆，那么，光纤跳线的芯径与类别必须与水平布线保持一致。

　　2、适配器

　　工作区适配器的选用应符合下列要求

　　在设备连接器处采用不同信息插座的连接器时，可以便用专用电缆或适配器。

　　当在单一信息插座上进行两项服务时，应用"Y"型适配器。

　　在水平子系统中选用的电缆类别(介质)不同于设备所需的电缆类别时，应采用适配器。

　　在连接使用不同信号的数模转换或数据速率转换等相应的装置时，应采用适配器。

　　对于网络规程的兼容性，可用配合适配器。

　　根据工作区内不同的电信终端设备(如ISDN终端)可配备相应的终端匹配器。
