深入讨论智能建筑综合布线系统应用

时间:2018-07-31 15:05 来源:菲尼特编辑部 作者:小菲 点击:

  今天向大家介绍如何将综合布线系统应用在智能建筑中,以及布线系统与智能建筑的结合,可能好多人还不了解智能建筑中的综合布线系统应用,没有关系,看完本文你肯定有不少收获,希望本文能教会你更多东西。

  随着全球计算机技术、现代通信技术的迅速发展,人们对信息的需求也是越来越强烈。这就导致具有楼宇管理自动化(BA,Building Automation)、通信自动化(CA Communication Automation)、办公自动化(OA,Office Automation)等功能的智能建筑在世界范围蓬勃兴起。而综合布线系统正是智能建筑内部各系统之间、内部系统与外界进行信息交换的硬件基础。楼宇综合布线系统(PDS)是现代化大楼内部的“信息高速公路”,是信息高速公路在现代大楼内的延伸。

  综合布线系统最初进入中国市场时候是以五类产品的形式出现,当时应用于10M和100M的网络。后来随着超五类产品的出现,综合布线系统也开始涉及越来越多的高传输速率的应用。当六类产品出现后,最新的研究发现宽带视频也可以通过六类系统传输,而且能得到非常好的图像品质。随着光纤到桌面和小型光纤连接器的普及,更高的传输要求应运而生。再有,国内业主的如今在选择产品时候越来越注重产品的环保性……在诸多综合布线系统应用在智能建筑向的新应用中,本文将就布线产品与楼宇自动化系统(BAS)的结合、六类产品在宽带视频的应用、小型光纤连接头的新型工艺、阻燃和环保产品的应用等方面和大家做一个交流。

  布线产品与楼宇自动化系统(BAS)的结合

  当综合布线系统最早应用在国内智能建筑的时候,还是只是作为语音和数据的传输通道,当时楼宇自动化系统(BAS)和安保系统(SA)等的布线仍然独立进行,因此可以说综合布线系统应用意义并没有得到真正的完全实现。

  然而,随着国内对智能建筑集成化的要求不断提高,作为智能建筑“信息高速公路” 综合布线系统不仅承担语音和数据传输的功能,更被要求能够与楼宇自动化系统(BAS)、安保系统(SA)等更紧密的结合使用。

  Belden公司的Control Plus线缆的出现就为综合布线系统和楼宇自动化系统(BAS)的结合提供了最好的解决方案。

  Control Plus线缆具备以下设计特点:

  均匀绝缘 - 提供非常低的传播延时(延迟);

  外部直径小 - 装过程中很少出现电缆纽结或不平;

  对电磁干拢有更高的免疫性 - 传输信号时中断最少;

  长度递减标记便于确认 - 减少浪费;

  彩色护套 - 杏仁色护套使控制应用(如供暖、通风、空调、防火、门禁/保安、灯光)易于识别和排除故障;

  递减的序列标号 - 减少刮掉的危险和浪费;

  Belden认证系统的完整部分 - 终生系统应用保证,对无源部件25年保用;

  Flex Control Plus 电缆 - 用于控制应用的专用22AWG电缆解决方案可提供更强的抗拉力、更多的长度裕量和更大的电流容量;

  Flex Control Plus电缆 - 保证所有的导体用FEP绝缘,在很多低劣环境中可提供更多的保护。它是当今能够保护您投资的最好的电缆;

  适应于超5类 - 提供超强性能和抗燥音,满足未来的速率和性能需求。

  作为Belden公司的“智能建筑解决方案”的组成部分, Control Plus线缆提供超五类的性能、同时又非常适宜弱电控制信号的传输。是布线产品与楼宇自动化系统(BAS)的完美结合的范例。

  在使用了Control Plus线缆后,业主、设计单位和工程公司都盛赞这钟新颖的解决方案有如下优点:

  1、楼宇自动化系统和综合布线系统同时布线,节省了时间和人工

  2由于和综合布线系统应用结合,大大方便了楼宇自动化系统布线管理和维护

  3两种传输媒质合一,便于采购、设计和验收

  Control Plus在诸多项目中为楼宇自动化系统(BAS)提供安全高效的信息通道已经成为建筑综合布线系统应用在智能建筑中的新应用点,并且将在日后的高集成化的智能建筑内得到更广泛的使用。

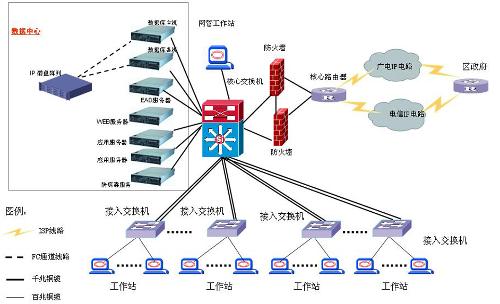

智能建筑综合布线

  六类产品在宽带视频的应用

  当布线产品成功地应用到楼宇自动化系统(BAS)后,宽带视频的能否和布线系统集成就成为了业界关注的焦点。宽带视频,即通常所说的有线电视或CATV,就是现今最苛求的应用之一。它使用了从54MHz到超过600MHz的信号频率。在家庭网络通常使用同轴电缆(RG-59和RG-6)运行宽带视频。当今最苛刻的应用就是宽带视频(即有线电视或CATV),它承载的信号从54MHz~600MHz,所以对双绞线所支持宽带有着相当严格的要求。

  TIA/EIA在2002年公布六类标准后,六类布线系统的传输性能可达250 MHz ,相比超五类/五类的带宽(100MHz)至少翻了一倍,更高的信噪比意味着六类系统不容易受到由收发器和其他环境因素的影响而减慢网络,从而提供了最佳的数据吞吐量,降低了误码率。也为宽带视频的应用提供了可能性。

  2003年3月12日,Belden的六类系统宽带视频传输能力通过了Intertek集团ETL SEMKO 分部的独立测试,并在Intertek最新的报告上公布确认。测试结果确认了高端6类布线系统对图像质量、频道数量、布线距离和多种应用支持等方面有着明显的助益。它打开了未来增强布线标准的大门,为未来新的应用如宽带视频和10G网络提供扩展至650MHz的可用带宽。

  简而言之,超五类系统可以在100米距离上同时传送38个频道的宽带视频,六类系统可以在100米距离上同时传送54个频道的宽带视频,而4800LX 系统可以在100米距离上同时传送高达78个频道的宽带视频。

  在双绞线上运行宽带视频的一大好处是仅使用4对线中的一对便可同时传播多个频道,也可用两对进行双向视频传送,并有能力在一条线缆上同时传输视频和电话信号,再结合数据应用,真正做到了三网合一!这种解决方案大大节省了智能建筑内视频布线的费用,为安保监控系统和视频会议系统等的传输提供了更高的稳定性,已经成为现在智能建筑集成化应用的新方向。

  小型光纤连接头器的新型工艺

  随着光纤在智能建筑中的用量不断增大,特别是在在智能建筑的主干和光纤到桌面部分,小型光纤连接头的使用正日趋广泛,以减小布线硬件和设备接口所占空间和造价。随着TIA/EIA568B标准的推出和大多数厂商带有小型光纤连接头(SFF)和小型可插拔光纤收发器(SFP)接口设备的出现,在LAN和WAN设备上采用小型光纤连接头已经成为一个明显的趋势。

  然而,随着小型光纤连接头(如LC接头)的普及,施工难题应运而生。由于熔接成本相对较高,大家还是用磨接的方法接续小型光纤连接头(如LC接头)。然而由于其截面只有现在常用的SC接头的一半,大大增加了接续的难度。如何开发出一种易于接续的小型光纤连接头成为当务之急。

  目前业界最易接续的光纤接头当属Belden独家的Optimax2连接器,这是一种无需抛光、联结或环氧树脂的光纤接头。它独一无二的设计包括一段预抛光的光纤末端和一种结合机制,可提供快速,安全和可靠的光缆端接。无需环氧树脂,抛光及复杂的工具。所有关键步骤都已在工厂完成,确保每次都有高品质连接。安装仅需要简单工具,如光纤切割器和光纤剥离器,Optimax2可以低费用地现场安装。

  Belden的Optimax2连接器系列产品的新成员就是LC小型光纤连接头,其接续时间仅需2-3分钟,而且其工厂预抛光的光纤末端又能保证其稳定的性能,小巧的外形则可以适应未来高密度的需要。

  如今,随着智能建筑综合布线系统应用对于施工便利性、性能稳定性和设备高密度性的要求越来越高,简单易操作的Optimax2光纤连接头已经得到越来越多的关注和应用。

  阻燃和环保产品的应用

  现在大家使用各种产品时都越来越注重其环保性,综合布线系统应用也不例外,业主对于线缆的阻燃和环保要求也各不相同。由于每种线缆都有不同的阻燃、放烟、放毒以及抗腐蚀性,如何选择一款适合自己项目的线缆就成为设计中一个重要的问题。

  先简单介绍一下线缆常用的阻燃等级:

  1、CMX和CM,用于普通使用(普通阻燃,除在垂直主干和流动通风的空间外)

  2、CMR,用于垂直主干(阻燃)

  3、CMP,用于流动通风的空间(高阻燃)

  其中在我国智能建筑内最常用的是CMX、CM和CMR级别,由于我国几乎没有在流动通风的空间吊装线缆的设计,故极少采用CMP等级的线缆。

  但这几种阻燃等级的线缆外皮的材料里都不同程度地含有卤素,因此燃烧的时候会有毒气产生,不利于火灾发生时候人员的逃生。因此部分厂家还会提供一种环保型的低烟无卤(LSOH)的线缆,不过由于线缆外皮的材料里都不含卤素,其防火等级至多相当于CMX或者CM。

  那么如何在设计时候兼顾环保和防火要求呢?这是现在智能建筑布线设计遇到的一个新问题。Belden提供了一个性能价格比合理的解决方案,在水平系统使用CMX或者CM的线缆(推荐LSOH),在垂直主干系统使用CMR的线缆。这样的方案既保证了网络的性能,又能使得各种级别的线缆与综合布线系统不同模块防火要求的相互吻合,做到物尽其用,决不浪费。

  Belden在大江南北的诸多项目中都应用了上述方案,比如最近的六类项目都使用了“低烟无卤(水平系统)+CMR(垂直主干系统)”的方案,大大提高了各项目的环保级别、节省了业主的投资。

  小结

  随着新标准、新技术和新产品的不断出现,和国内对智能建筑集成化的要求不断提高,相信上述各点会越来越多地在各地的智能建筑综合布线系统应用项目中得到体现,使得国内的应用更向国际化接轨。
