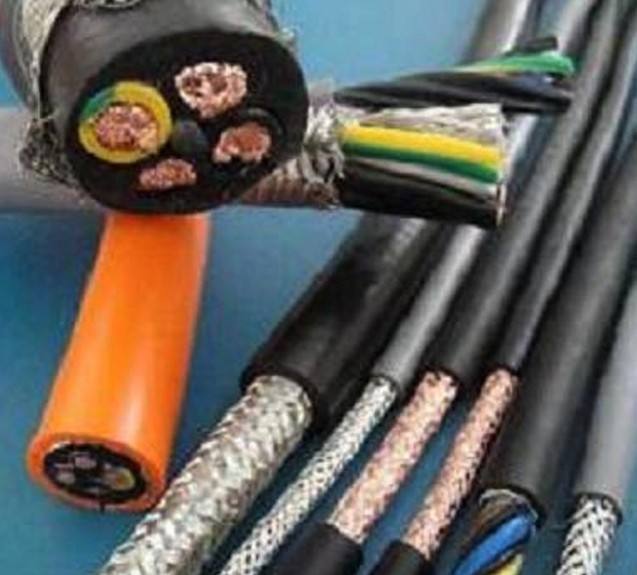

我们都知道电缆可以在人们未意识的情况下作为天线，同时接收和发射电磁干扰(EMI)信号，故此，电缆屏蔽是极其有必要的。那么，电缆屏蔽方法有哪些呢？

　　一，螺旋屏蔽或服务屏蔽

　　螺旋屏蔽，也称为服务屏蔽，含有围绕绝缘导线呈螺旋状缠绕呈一层或多层的电线(通常为镀锡或镀银铜线)。螺旋屏蔽的特点在于，具有出色的挠性和弯曲寿命，以及85-95%的覆盖率。螺旋屏蔽还易于端接，在提供低频保护时的效率最高。

　　如果屏蔽层的每股电线分离开来，螺旋屏蔽的有效性将丧失，这一情况在多次弯曲后可能发生。

　　螺旋屏蔽在采用特氟龙缠绕的情况下具有95%的覆盖率，具有出色的挠性与弯曲寿命

　　二，编织屏蔽

　　编织屏蔽可以同时为高频和低频干扰提供出色的防护效果，同时还可保持良好的挠性与弯曲寿命。

　　编织屏蔽通常含有两组铜绞线，在相反的方向上编织而成;其中一组在左手方向铺设，而另一组在右手方向铺设。由于采用了这种设计，编织屏蔽具有良好的挠性。

　　大多数采用了编织屏蔽电缆都指定需要达到80%到95%的覆盖率。编织层的覆盖率越高，对电磁干扰的屏蔽效果就越好。编织屏蔽不可能达到100%的覆盖率，这是因为在电线股相互穿过的各点处，总是会出现泄漏。

　　除了覆盖的百分比外，编织层的紧密度也会对性能产生影响。覆盖率较高的紧密编织层在屏蔽上的效果更好，但是将使电缆或电线的挠性降低。较为松弛的编织层挠性较高，但是屏蔽的效果则有所降低。

　　在编织屏蔽的长度方向上布置加蔽线有利于端接操作

　　编织屏蔽难以进行端接作业，除非编织层“经仔细梳理并处理为尾缆–也就是说，将左右两侧铺设的导线结合到一起，使其成为一条单对的绞合线”。“梳理”和端接编织屏蔽所付出的额外人工会增加电缆组件的成本。在某些配置下，沿屏蔽层的长度方向添加一条加蔽线可以方便屏蔽层的端接作业。

　　在弯曲次数过多时，由于相互重叠的电线股相互摩擦，可能造成编织批屏蔽断开。如果发生这一情况，则断开的电线股会损坏绝缘层，导致电缆故障。对于需要非常多次的弯曲的应用，编织屏蔽可能并不是最好的选择。

　　三，金属箔屏蔽

　　金属箔屏蔽中含有金属箔，通常为铝箔，层压到聚酯或聚丙烯薄膜上。金属箔屏蔽可提供100%的覆盖率，金属箔一般以各层重叠的方式围绕着电缆芯线缠绕起来。100%的覆盖率只是一项物理属性，并不表示金属箔屏蔽可以100%的屏蔽掉电磁干扰。金属箔屏蔽对于高频和低频干扰的屏蔽都非常有效。金属箔屏蔽的重量更轻、体积更小，一般来说，与编织屏蔽或螺旋屏蔽相比，对于电缆或电线组件增加的成本也较少。

　　金属箔屏蔽的挠性可能要高于编织屏蔽，但是弯曲寿命一般会较短。加蔽线在于金属箔屏蔽接触的电缆上沿其长度布设，从而可以对金属箔屏蔽实施可靠的电气端接作业。

　　四，组合屏蔽

　　组合屏蔽含有多个屏蔽层或者采用多种屏蔽方式，在更广的频谱上具有最高的效率。组合的金属箔上编织屏蔽方式将编织屏蔽的强度与挠性以及金属箔屏蔽的100%的覆盖率这些优势良好的结合到了一起。

　　以上就是电缆屏蔽方法有哪些的全部内容了，电磁干扰与射频干扰可造成信号退化，使得诊断过程极为困难，甚至无法实行诊断。有效的屏蔽可以降低有害干扰，减少设备内部所需的有源滤波工作量。
