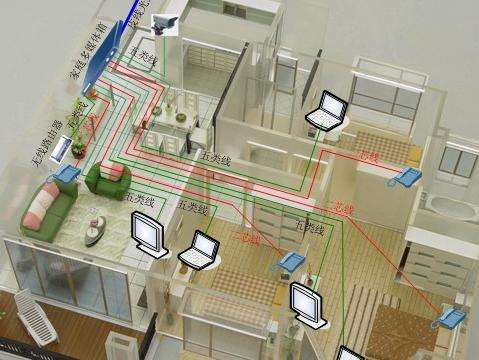

综合布线系统是一个用于传输语音、数据、影像和其他信息的标准结构化布线系统，它可划分成七个子系统，工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统、进线间子系统。那么，这七个子系统在布线时，有哪些注意事项？

　　1、工作区子系统

　　一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。

　　设计要点：

　　一个工作区的服务面积可按5～10m'估算，每个工作区设置一个电话机或计算机终端设备，或按用户要求设置。

　　工作区的每一个信息插座均应支持电话机、数据终端、计算机、电视机监视器等终端设备的设置和安装。工作区子系统包括办公室、写字间、作业间、技术室等需用电话。

　　工作区适配器的选用应符合下列要求：

　　在设备连接器处采用不同信息插座的连接器时，可以用专用电缆或适配器。

　　当在单一信息插座上开通ISDN业务时，应用网络终端适配器。

　　在配线(水平)子系统中选用的电缆(介质)不同于设备所需的电缆(介质)时，宜采用适配器。

　　在连接使用不同信号的数模转换或数据速率转换等相应的装置时，宜采用适配器。

　　对于网络规程的兼容性，可用配合适配器。

　　根据工作区内不同的电信终端设备可配备相应的终端适配器。

　　2、配线子系统

　　配线子系统应由工作区的信息插座模块、信息插座模块至电信间配线设备(FD)的配线电缆和光缆、电信间的配线设备及设备缆线和跳线等组成。

　　设计要求：

　　根据工程提出近期和远期的终端设备要求。

　　每层需要安装的信息插座数量及其位置。

　　终端将来可能产生移动、修改和重新安排的详细情况。

　　一次性建设与分期建设的方案比较。

　　水平子系统通常采用4对双绞线，高速应用场合可选用光缆。

　　配线子系统电缆长度应在90m以内。

　　综合布线系统的信息插座应按下列原则选用：

　　单个连接的8芯插座宜用于基本型系统。

　　双个连接的8芯插座宜用于增强型系统。

　　综合布线系统设计可采用多种类型的信息插座。

　　3、干线(垂直)子系统

　　干线子系统应由设备间至电信间的干线电缆和光缆，安装在设备间的建筑物配线设备(BD)及设备缆线和跳线组成。

　　设计要点：

　　在确定干线子系统所需要的电缆总对数之前，必须确定电缆中话音和数据信号的共享原则。对于基本型，每个工作区可选定2对双绞线;对于增强型，每个工作区可选定3对双绞线。对综合型，每个工作区可在基本型或增强型的基础上增设光缆系统。

　　应选择干线电缆最短、最安全和最经济的路由。宜选择带门的封闭型通道敷设干线电缆。建筑物有两大类型的通道：封闭型和开放型。封闭型通道是指一连串上下对齐的交接间，每层楼都有一间，利用电缆竖井、电缆孔、管道电缆、电缆桥架等穿过这些房间的地板层。每个交接间通常还有一些便于固定电缆的设施和消防装置。开放型通道是指从建筑物的地下室到楼顶的一个开放空间、中间没有任何楼板隔开，例如，通风通道或电梯通道，不能敷设干线子系统电缆。

　　干线电缆可采用点对点端接，也可采用分支递减端接以及电缆直接连接方法。点对点端接是简单、最直接的接合方法，干线子系统每根干线电缆直接延伸到指定的楼层和交接间。分支递减端接是用1根大容量干线电缆足以支持若干个交接间或若干楼层的通信容量，经过电缆接头保护箱分出若干根小电缆，它们分别延伸到每个交接间或每个楼层，并端接于目的地的连接硬件。电缆直接连接方法是特殊情况使用的技术。一种情况是一个楼层的所有水平端接都集中在干线交换间，另一种情况是二级交接间太小，在干线交接间完成端接。

　　如果设备间与计算机机房处于不同的地点，而且需要把话音电缆连至设备间，把数据电缆连至计算机房，则宜在设计时选取不同的于线电缆或干线电缆的不同部分来分别满足不同路由话音和数据的需要。当需要时，也可采用光缆系统予以满足。

　　4、设备间子系统

　　设备间是在每幢建筑物的适当地点进行网络管理和信息交换的场地。对于综合布线系统工程设计，设备间主要安装建筑物配线设备。电话交换机、计算机主机设备及入口设施也可与配线设备安装在一起。

　　设计要点：

　　设备间子系统的电话、数据、计算机主机设备及其保安配线设备宜集中设在一个房间内。必要时，可以分别设置，但程控电话交换机及计算机主机房离设备间的距离不宜太远。

　　设备间内的所有进线终端设备宜采用色标区别各类用途的配线区。

　　设备间位置及大小应根据设备的数量、规模、最佳网络中心等内容，综合考虑确定。

　　5、建筑群子系统

　　建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD)，组成建筑群子系统。

　　设计要点：

　　建筑群子系统宜采用地下管道敷设方式，管道内敷设的铜缆或光缆应遵循电话管道和入孔的各项设计规定。此外安装时至少应预留1～2个备用管孔，以供扩充之用。

　　建筑群子系统采用直埋沟敷设时，如果在同一沟内埋入了其他的图像、监控电缆，应设立明显的共用标志。

　　电话局引入的电缆应进入一个阻燃接头箱，再接至保护装置。

　　6、管理子系统

　　管理子系统设置在每层配线设备的房间内。管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。

　　设计要点：

　　管理子系统应采用单点管理双交接。交接场的结构取决于工作区、综合布线系统规模和选用的硬件。在管理规模大、复杂、有二级交接间时，才设置双点管理双交接。

　　在管理点，根据应用环境用标记插入条来标出各个端接场。交接区应有良好的标记系统，如建筑物名称、建筑物位置、区号、起始点和功能等标志。

　　交接间及二级交接间的配线设备宜采用色标区别各类用途的配线区。

　　7、进线间子系统

　　进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。

　　设计要点：

　　一般一个建筑物宜设置1个进线间，一般是提供给多家电信运营商和业务提供商使用，通常设于地下一层。

　　进线间因涉及因素较多，难以统一提出具体所需面积，可根据建筑物实际情况，并参照通信行业和国家的现行标准要求进行设计。

　　建筑群主干电缆和光缆、公用网和专用网电缆、光缆及天线馈线等室外缆线进入建筑物时，应在进线间成端转换成室内电缆、光缆，并在缆线的终端处可由多家电信业务经营者设置入口设施，入口设施中的配线设备应按引入的电、光缆容量配置。

　　进线间应设置管道入口。在进线间缆线入口处的管孔数量应留有充分的余量，以满足建筑物之间、建筑物弱电系统、外部接入业务及多家电信业务经营者和其它业务服务商缆线接入的需求，建议留有2～4孔的余量。
