众所周知，光纤是连接单元体和主控板的重要通道，而一旦发生“光纤故障”，单元控制板与主控板之间的通讯即告中断。光纤是变频器的神经中枢，一旦发生光纤故障，变频器就会瘫痪，从而给生产单位造成严重的经济损失。所以，出现光线故障时，要及时处理、认真对待。

　　处理方法

　　当出现“光纤故障”时，应进行如下工作：

　　1、检查功率模块电源是否正常(正常时，L1绿色指示灯发光);

　　2、检查功率模块以及控制器的光纤连接头是否脱落;

　　3、光纤是否折断、漏光;

　　4、光纤是否被灰尘蒙蔽;

　　5、单元控制板、光纤板损坏时，报光纤故障;

　　6、有时变频器在断电时会报出单元光纤通讯故障，属正常现象，直接复位即可。

　　现场经验

　　1、单元控制板上模块电源(HAS5-5-W)输出异常或其它电源模块输入端短路(变频器一上电、待机、运行过程中都有可能发生)。

　　2、小型化光纤故障;故障原因：单元控制板抗干扰性能较差。解决措施：驱动线上加装磁环。

　　3、分立器件引起的光纤故障;

　　分立器件：CPLD、晶振、光纤座(在其它类)

　　故障阶段：设备上电，即可报出光纤故障

　　处理方式：现场更换单元控制板级。

　　4、光纤座腐蚀;

　　模块电解电容炸裂，但是未见均压电阻损坏、有时光纤故障、有时驱动故障，主要特征：单元控制板光纤座模糊。

　　5、其它类造成的光纤故障。

　　故障点：

　　(1)小变压器烧毁;

　　(2)熔断器松动;

　　(3)整流桥打火;

　　(4)光纤内缩;

　　(5)电解电容喷液。

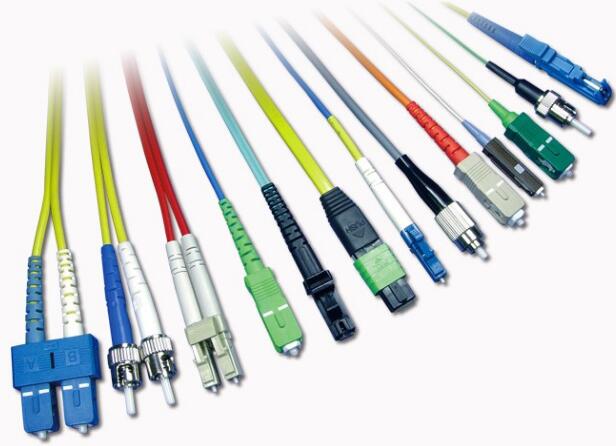

　　光纤注意事项

　　光连接头与光纤线连接部分的弯折半径不要小于30 mm，这是所容许的最小弯折半径。

　　避免对光纤线施加80N (8.2kgf)或更大的拉力。哪怕是瞬间的超出范围的拉力，都可能对光纤造成永久的损坏。

　　不要扭绞光纤线。

　　在连接光纤线时，注意光连接头应垂直插入光连接插座，不要有倾斜的角度。还有，光连接头连接好时，蓝、灰色部分应全部插入光插座内。

　　在安装过程中，应避免出现可能的造成光纤线扭绞的情况。
