　　1、前言

　　本方案是为××投资大厦(以下简称甲方)综合布线系统所做的设计。

　　本大厦单栋，高28层，属于高层建筑，系统设计中计划选用某先进布线系统产品。此设计中详细描述了办公楼综合布线系统的总体结构和各子系统的设计细节。

　　2、定义与惯用语

　　•信息点

　　信息点指布线系统中的一个设备连接点，与信息插座的一个插孔对应。较常见的信息设备是电话和计算机。

　　•信息插座(InformationOutlet)

　　信息插座是布线系统中水平子系统的一部分，与工作区子系统相连。信息插座由面板、插孔模块等组成，面板分暗嵌式和外露式，插孔数也有多种。插座不与信息点一一对应，往往一个插座中既有计算机插孔，又有电话插孔。

　　•互补

　　电话和计算机插座的互补是指可以把计算机插孔改接电话，或把电话插孔改接计算机。互补对综合布线系统的设计有一定要求。

　　•EIA/TIA

　　EIA/TIA是ElectronicIndustriesAssociation/TelecommunicationIndustryAssociation(电子工业协会/通信工业协会)的缩写。EIA/TIA568是目前被业界广泛遵循的布线标准。

　　•五类

　　五类是EIA/TIA公告TSB-36和TSB-40中规定的支持100Mb/s以下传输率的布线系统器件类别。如果要支持100Mb/s的传输，要求这个布线系统的所有器件，包括电缆和插接件，都必须是五类产品。

　　•三类

　　三类是EIA/TIA公告TSB-36和TSB-40中规定的支持16Mb/s以下传输率的布线系统器件类别。我们也用“三类”和“五类”作为信息点的类别。一般地，三类信息点用于连电话和普通计算机网络，五类信息点用于连高速计算机网络。

　　•CECS

　　CECS即中国工程建设标准化协会。它规定了中国的结构化布线标准。

　　•配线间(箱)

　　配线间(箱)属布线系统的管理子系统，其中放置配线架。典型地，设备间(本设计中就是主机房)中放置主配线箱;每层楼设一个卫星配线箱，卫星配线箱设置的多少随各楼层的信息点密度不同而不同。

　　•配线架

　　配线架是配线间(管理子系统)中多种配线器件的总称。像配线间(箱)一样，配线架也分为主配线架和卫星配线架：主配线架连接主干电缆和设备，卫星配线架连接水平电缆和主干电缆。

　　•服务器

　　服务器是计算机网络中提供资源给其他计算机共享的计算机。一般所说的服务器是指文件服务器。

　　•工作站

　　工作站是计算机网络中普通用户使用的计算机，与服务器相对，可以共享服务器上的资源。

　　•配线架水平端

　　一般地，我们把配线架中与水平电缆相连的部分称做水平端。

　　•配线架垂直端

　　一般地，我们把配线架中与垂直主干相连的部分称做垂直端。

　　•终结(Terminate)

　　布线系统器件生产厂家提供的电缆一般是1000英尺/箱的、连续的，终结是指在安装现场把电缆铺设到位后割断并卡接。在综合布线系统中，电缆都只能在配线架或模块插座处终结，并通过布线系统插接件接续，不像电源线断点可以接续。

　　•阻燃电缆

　　阻燃电缆指电缆点燃后在限定的时间内，火焰沿电缆蔓延到限定的距离内可以自动熄灭。

　　3、综合布线系统需求分析

　　综合布线系统(PDS)是楼宇和园区范围内，在统一的传输介质上建立的可以连接电话、计算机、会议电视和监视电视等设备的结构化的信息传输系统。PDS使用标准的双绞线和光纤，支持高速率的数据传输。它包括一系列专用的插座和交接硬件，使用户可以把设备连到标准的话音/数据信息插座上，使安装、维护、升级和扩展都非常方便和节省费用。PDS使用星型拓扑结构，使系统的集中管理成为可能，也使每个信息点的故障、改动或增加不影响其他的点。

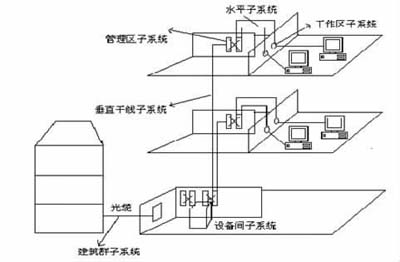

　　目前在综合布线领域被广泛遵循的标准是EIA/TIA568A、ISO/IEC11801、EN50173。各布线系统器件生产厂家遵照此标准提供了自己的布线产品系列。在EIA/TIA568中把综合布线系统分为六个子系统：建筑群主干子系统、设备间子系统、垂直干线子系统、管理子系统、水平子系统和工作区子系统。

　　××投资大厦位于××市，办公楼中需要布线的楼层为1～28层。该系统包含了电话网络和电脑网络，它是一个无源系统，作为信号的传输媒体及交叉连接。但绝非简单地将各个系统接通，而是有机地集成各系统，形成一个结构化、灵活开放的布线系统。该系统为大楼的信息系统提供了一个高速综合传输网络，工作人员可以在大楼内接收、处理和发送有效信息，可与楼外及楼内的各层部门之间相互通信，各部门间信息可共享。

　　大楼计算机机房在第5层，计算机、电话主机柜及中心网络设备都设在这里。另外，在大楼第3、9、16、23层分别设置子配线间，用于管理水平电缆和安放二级网络设备。各个办公楼各层的使用功能见图纸(略)。其中1～6层信息点分布在柱子上，6～28层信息点分布在墙上，墙内暗埋钢管。信息点的具体位置由甲方根据实际情况而定。

　　4、布线系统介绍(略)

　　5、××投资大厦综合布线系统设计

　　5.1布线系统遵循的工业标准

　　ISO/IS11801

　　EIA/TIA568

　　5.2楼宇布线方案建议

　　5.2.1方案的预期目标

　　符合最新的国际标准ISO/IS11801及TIA/EIA568标准，充分保证计算机网络的高速和可靠的信息传输要求。

　　能在现在和将来适应技术的发展，实现数据通信、语音和图像传递。

　　除去电缆外，其余所有接插件都应是模块化的标准件，以方便将来有更大的发展时，很容易地将设备扩展进去。

　　能满足灵活的应用要求，即任一信息点能够连接不同类型的计算机终端或微机设备。

　　能够支持100MHz的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。

　　布线系统总体结构具有很高的抗电磁干扰性，具有高的可靠性。

　　5.2.3工作区子系统

　　工作区子系统由各个办公区域构成，它把水平子系统和计算机连起来，主要是指从信息插座到计算机或电话机的连线。

　　5.2.4水平子系统设计

　　1.信息插座

　　信息插座器件选配的是IBM非屏蔽单孔、双孔墙上式插座，分布参见表12.1。这些是正方形、白色、单孔、五类、非屏蔽插座套件，由金属底板、面板、插孔模块、自然下垂的插座仓、防尘盖、紧绳等组成。它的金属底板的螺丝孔距是60mm。

　　2.水平电缆的选配

　　水平电缆把每个信息插孔和相应的配线架连在一起，从每个信息插孔都有一条电缆连到所属的配线架，这里采用分散式管理，所有水平线缆都连接到相应的子配线间中。计算机和电话线路的水平电缆都选用8芯非屏蔽电缆，这种电缆是五类、4对芯、非屏蔽双绞线，支持100MHz的传输，具有阻燃特性。水平布线范围为1～8层。
