一、熔接操作
1、揭开模块正面盖板，释放盘储于熔接区内的尾纤。
2、将外线裸纤保护套管端部用扎固定相应位置，引出适当长度进入熔接工作台。
3、用开剥器剪开剥12根单芯光缆和非带状光缆。
4、用溶剂清洁纤芯，再切割纤芯，最后熔接。
5、推熔接保护套管，使熔接点位于其中央，再进行热缩。
6、将熔接后的纤芯整齐放入熔接区。
7、每芯光纤做好熔接标识记录，并将模块插回到原来的位置。
二、跳线操作
1、建议选取直径Φ2的跳线（易于管理，占空间小）。
2、将跳线一端插入适配器，另一端在挂纤上盘储后，于相应的适配器连接。
3、可采用直接连接、交义连接两种方式跳线。
4、保证尾纤自由弯曲半径大于40mm。
三、维护与注意事项
本设备维护属于一般性维护，维护周期按月为单位进行，维护主要以清洁和检査为主。对于安装环境差，灰尘密集的地方，应缩短维护周期。维护时应注意：
1、安装维护完成后要及时关闭柜门，以免其他外物（老鼠等小动物）和湿气侵入。
2、清洁时，应特别注意保护线路，尤其是光纤，要轻拿轻放，防止挤压和折叠。
3、检测以目视为主，勿用手或其它工具探视、翻撬、敲击，以免妨碍设备正常运行的事故发生。
4、在每年雷雨季节到来之前和发生过雷击过后，应重点检査机柜接地系统的可靠性，接地螺钉是否松动，生锈现象，并采取相应的措施。
5、储存：本设备应存放于无酸、碱以及其它有毒气体的通风、干燥的库房中，不允许露天储存，设备上方不应堆积其它重物，库房内应保持空气流通，温度为-40°C~80°C之间，相对湿度不大于75%的范围内。
特别提示：在安装维护时，一定要有前瞻性，密切考虑下次维护和布线操作的同时不影响己运行线路。否则，因此造成的损失不属于北京凝网科技有限公司。
四、问答
熔接后，插入损耗过高怎么办？
答：
(1)清洁尾纤头(用专用清洁剂进行擦拭)。
(2)检査适配器(适配器内陶瓷有无破损)。
(3)拧紧适配器接头。
(4)检査熔接盘内关系弯曲半径。
(5)检査裸纤保护套管内裸纤有误严重扭曲
(6)检査光缆开剥保护处。
(7)裸纤保护管进入接续模块放心是否正确，并检査进入模块卡接点有无挤压。
五、执行标准
本产品执行标准YD/T 778 光纤配线架
1.1外壳：外壳方便开启，便于安装。
1.2内部构件包括以下部分：
1.2.1支撑架：内部结构的主体，用于内部结构的支撑；
1.2.2集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于 1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便 操作的空间；
1.2.3固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
1.2.4光纤接头的保护采用热收缩保护管。
光纤熔接配线单元盒形状完整，无毛刺、无气泡、无龟裂和空洞、无翘曲、无杂质等缺陷。全部底色应均匀连续。经静电喷塑处理，其色泽应均匀一致无划痕和露底。
3、12芯odf光纤配线箱材料：
光纤熔接配线单元盒中，所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性。
3.1热收缩保护管采用的材料及填充物的热熔温度不小于120 ℃，热软化温度大于90 ℃，使用温度：-25℃~+40℃。
3.2全部材料无毒、无腐蚀，对人体健康和其它设备无副作用。

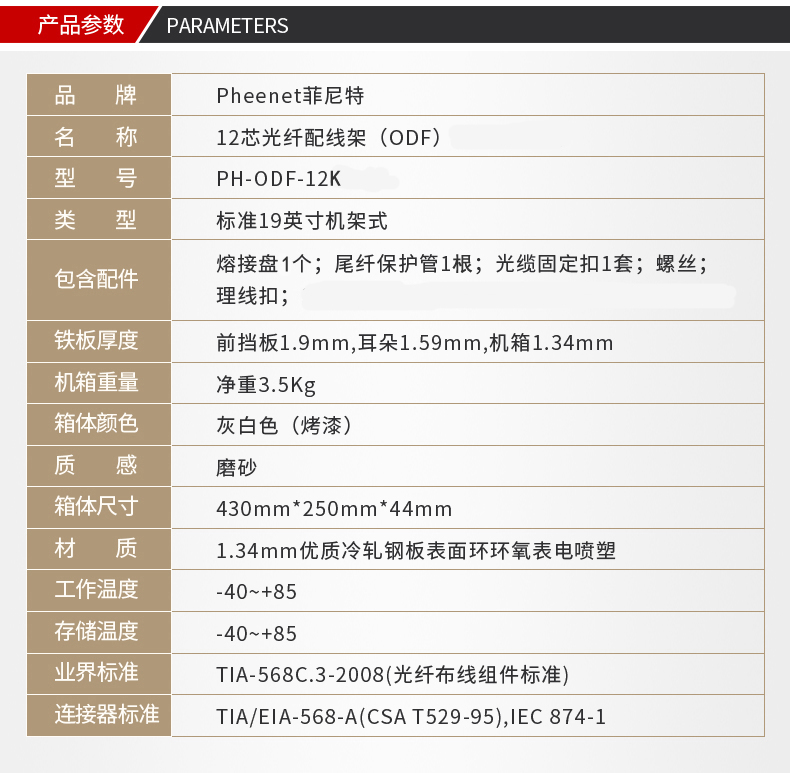

4、12芯odf光纤配线箱结构特点：
4.1用19”标准安装界面，适用于多种机架、机柜上的安装。
4.2采用金属结构，表面涂装静电喷塑，结构轻巧，外形美观。
4.3全模块化设计，全正面化操作，安装灵活、施工维护方便。
4.4抽拉式设计，集熔接配线一体化的熔接配线模块。
4.5适用于束状和带状光缆。
4.6每盘可卡式安12个FC，FC（双芯），SC，及ST
适配器，适配器正面呈30°角，既保证拉光纤的 曲率半径，又可避免激光损伤眼睛。
4.7模块可取出至设备外操作，简单方便。
4.8光缆和尾纤均具有2m以上的盘储空间。
