    室外单模万兆铠装光缆 GYXTW-12B1中心束管光缆

    产品分类: 室外光缆
    产品简介:通信光缆自70年代开始应用以来,现在已经发展成为长途干线、市内电话中继、水底和海底通信以及局域网、专用网等有线传输的骨干,并且已开始向用户接入网发展。
    咨询热线

    400-800-5539

    立即咨询
  • 产品概述
  •
    室外单模万兆铠装光缆结构

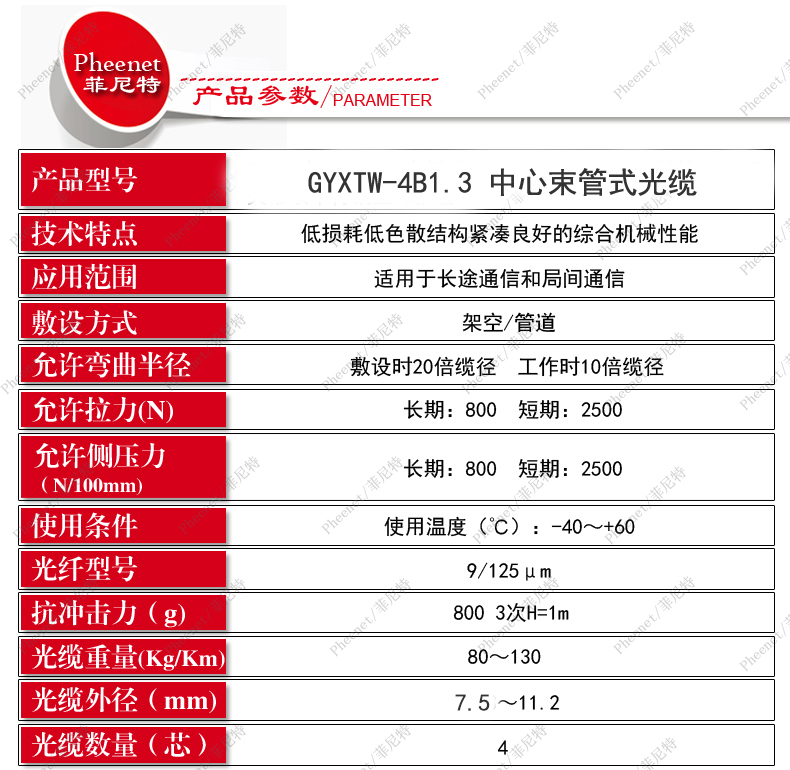

    室外单模万兆铠装光缆参数
    通信光缆自70年代开始应用以来,现在已经发展成为长途干线、市内电话中继、水底和海底通信以及局域网、专用网等有线传输的骨干,并且已开始向用户接入网发展,由光纤到路边(FTTC)、光纤到大楼(FTTB)等向光纤到户(FTTH)发展。针对各种应用和环境条件等,通信光缆有架空、直埋、管道、水底、室内等敷设方式。
    架空光缆、直埋光缆、管道光缆,水底光缆基础介绍
    架空光缆
    架空光缆是架挂在电杆上使用的光缆。这种敷设方式可以利用原有的架空明线杆路,节省建设费用、缩短建设周期。架空光缆挂设在电杆上,要求能适应各种自然环境。架空光缆易受台风、冰凌、洪水等自然灾害的威胁,也容易受到外力影响和本身机械强度减弱等影响,因此架空光缆的故障率高于直埋和管道式的光纤光缆。一般用于长途二级或二级以下的线路,适用于专用网光缆线路或某些局部特殊地段。
    架空光缆的敷设方法有两种:
    1.吊线式:先用吊线紧固在电杆上,然后用挂钩将光缆悬挂在吊线上,光缆的负荷由吊线承载。
    2.自承式:用一种自承式结构的光缆,光缆呈“8”字型,上部为自承线,光缆的负荷由自承线承载。
    其敷设要求如下:
    1、用架空方式在平地环境敷设光缆时,使用挂钩吊挂;山地或陡坡敷设光缆,使用绑扎方式敷设光缆。光缆接头应选择易于维护的直线杆位置,预留光缆用预留支架固定在电杆上。
    2、架空杆路的光缆每隔3~5挡杆要求作U形伸缩弯,大约每1km预留15m。
    3、引上架空(墙壁)光缆用镀锌钢管保护,管口要用防火泥堵塞。
    4、架空光缆每隔4挡杆左右及跨路、跨河、跨桥等特殊地段应悬挂光缆警示标志牌。
    5、空吊线与电力线交叉处应增加三叉保护管保护,每端伸长不得小于1m。
    6、靠近公路的电杆拉线应套包发光棒,长度为2m。
    7、为防止吊线感应电流伤人,每处电杆拉线要求与吊线电气连接,各拉线位应安装拉线式地线,要求吊线直接用衬环接续,在终端直接接地。
    8、架空光缆通常距地面3m,在进入建筑物时要穿人建筑物外墙上的U形钢保护套,然后向下或向上延伸,光缆入口的孔径一般为5cm。


    此文关键字: 通信光缆光纤光缆
