常常会有刚入行的弱电新人会问我们说该怎么设计综合布线系统。而今天小编就来好好跟各位来聊聊究竟该怎么设计五星级酒店综合布线系统。赶紧跟着小编一起去了解下吧!

　　系统设计说明

　　酒店综合布线系统采用六类非屏蔽布线系统，中心机房位于地下一层酒店弱电机房，在各楼层设置配线间。综合布线系统共设计酒店网(包含管理网、客用网、WIFI，房控RCU，信息发布IDS、IPTV网)、设备网、语音网三套布线网络。

　　酒店网主干采用2路8芯万兆多模光缆，其中一路作为冗余;水平线缆采用六类低烟无卤非屏蔽双绞线。管理间采用快接式配线架管理水平数据信息点，机架式光线配线架管理垂直主干光纤。

　　设备网主干采用1路8芯万兆多模光缆，水平线缆采用六类低烟无卤非屏蔽双绞线。管理间采用快接式配线架管理水平数据信息点，机架式光线配线架管理垂直主干光纤。

　　语音主干采用3类大对数，水平采用六类低烟无卤非屏蔽双绞线;管理间采用快接式配线架管理水平信息点，采用110配线架管理垂直主干大对数电缆。

　　工作区子系统

　　工作区应由配线子系统的信息插座模块(TO)延伸到终端设备处的连接缆线及适配器组成。主要包括信息插座及连接设备的跳线、适配器等。

　　系统布点原则如下：

　　1)标准客房

　　需要五根六类非屏蔽双绞线。

　　写字台：设置1D(无线AP面板)和1T，供客人上网和打电话用(两根六类线)。

　　床头柜和卫生间：各设置1T，是一根连续的六类线(卫生间是最后的连线点位)。

　　电视机：1D，IPTV网络接口。

　　RCU联网线：设置1D。

　　2)套房：每间套房设置两个IPTV的6类网线，每个写字台设置一根六类网线，所有卫生间的电话都与其它电话直联。

　　3)大堂外的接待台：设置1T1D。

　　4)大堂：考虑四个收银台，每个收银台6D2T。礼宾部2T2D。

　　5)ATM机：每ATM设置1T。

　　6)客房送餐：设置2T2D。

　　7)健身中心及游泳池：健身中心前台设置2T2D。游泳池边设置2T，一个是应急电话，一个是客用电话。跳操房设置1T。重器械区设置1T。

　　8)公共及后勤区电视机位：所有电视点位旁需要安排1D及1个电视同轴电缆点，提供IPTV和模拟电视信号。

　　9)总机房：每个接线员工位设置2T2D，其余工位各1T1D。

　　10)客房楼层电梯厅：设置1T。

　　11)客房楼层服务间：设置1T1D。

　　12)客房楼层消防楼梯前室：1T。

　　13)办公区域：根据该部门的平面设计和部门人员配置数量，按30%的冗余来布线，其中包括增加1T1D给传真机，打印机。每个办公座位设置1T1D。总监级别以上的独立办公室布置2T2D。

　　14)财务部办公室区域：每个办公座位设置1D1T，办公室打印机的置设置2T2D。

　　15)预订部办公室：每个办公座位设置1T1D，办公室打印机位置设置2T2D。

　　16)酒店前台后区办公室：每个办公座位设置1T1D，房间内另设1D1T，进门位置的办公桌上设置4D4T。

　　17)商务中心：在入口处接待台需配2T2D。

　　18)考勤设备：员工出入口设置2D。

　　19)员工餐厅：员工餐厅员工入口设置1T，后厨操作区设置1T，售卖区内设置1T，领餐台附近的刷卡机处设置1D。

　　水平子系统

　　配线(水平)子系统应由工作区的信息插座模块、信息插座模块至楼层间配线设备(FD)的配线电缆和光缆、楼层间的配线设备及设备缆线和跳线等组成。

　　所有信息点全部采用六类四对UTP六类低烟无卤非屏蔽双绞线。

　　管理子系统

　　管理子系统由交连、互连、配线架和信息插座式配线架以及相关跳线组成。管理点为连接其它子系统提供连接手段。交连和互连允许对通信线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路。

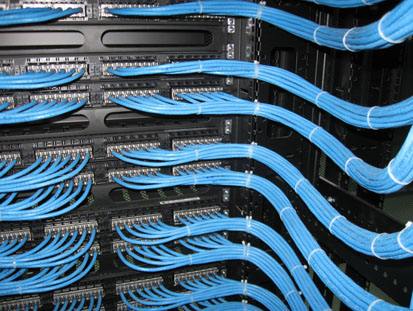

　　配线间内水平六类双绞线端接使用24口六类非屏蔽配线架，光纤使用19"机柜式光纤配线架。

　　酒店网和智能网配线架单独设置，所有配线架全部安装在机柜内。

　　根据每楼层的信息点数不同，每1层或2层、3层设置一个配线间，具体设置详见综合布线系统图。

　　垂直子系统

　　垂直子系统是整个建筑物综合布线系统的一部分。它提供建筑物的干线(馈电线)电缆的路由。通常由垂直大对数铜缆或光缆组成，它的一端端接于设备机房的主配线架上，另一端通常端接在楼层接线间的各个管理分配线架上。

　　根据酒店网和设备网接入设备的数量及对带宽的需求不同，数据主干采用8芯OM3型室内10G多模光缆，语音主干采用三类大对数电缆。

　　设备间子系统

　　设备间子系统由设备间中的跳线、电缆适配器和相关支持硬件组成，它把中央主配线架与各种不同设备互连起来，如PBX、网络设备等与主配线架之间的连接。

　　酒店各网络的主设备间位于地下一层酒店弱电机房。

　　在设备间内采用24口光纤配线架管理主干光纤;采用110配线架管理主干大对数。

　　设备间的语音配线架、数据配线架和光纤配线架安装在标准19英寸机柜内，充分考虑所需配线设备的安装容量，优化配置，方便管理维护。

　　以上就是怎么设计五星级酒店综合布线系统的全部内容了，想必各位看到这里对于五星级酒店综合布线系统的设计已经有了全面的了解了，希望能给予各位一定的帮助。
