说到综合布线,其实最复杂的是维修,但是维修最重要的就是能清楚的分辨出线的标识和走向。而这部分工作最好在施工阶段完成,这样才能为后续的维护提供方便。那么,综合布线施工有哪些技巧?综合布线施工需注意什么细节?
综合布线施工有哪些技巧
1、抗干扰有方案
在综合布线系统中,水平线缆的管路尽量采用钢管,主干线缆的敷设尽量采用桥架,然后在施工的过程中,做好钢管与钢管之间、钢管与桥架之间、桥架与桥架之间的接地跨接工作。这样的管路,我们再将非屏蔽线缆和大对数线缆敷设其中,可起到有效的屏蔽作用,减少外界干扰对综合布线系统信号传输的影响,弥补非屏蔽布线系统的不足。
2、线槽最好安装在吊顶内
在安装线槽时应多方考虑,尽量将线槽安装在走廊的吊顶内,并且去各房间的支管应适当集中至检修孔附近,便于维护。集中布线施工要赶在走廊吊顶前即可,不仅减少布线工时,还利于已穿线缆的保护,不影响房内装修。一般走廊处于中间位置,布线的平均距离最短,节约线缆费用,提高综合布线的性能(线越短传输的品质越高),尽量避免线槽进入房间,否则,不仅费线,而且影响房间装修,不利于以后的维护。
3、要确认电缆的拉力
当电缆在两个终端有多余时,应该按照需要的长度将其剪断,而不应将其卷起并捆绑起来。电缆的接头处反缠绕开的线段距离不应超过2厘米。过长会引起较大的近端串扰。在进行认证测试的时候,NEXT近端串扰就无法通过了。在接头处,电缆的外保护层需要压在接头中而不能在接头外。因为当电缆受到外界的拉力时受力的是整个电缆,否则受力的是电缆和接头连接的金属部分,会使接头和模块之间端接不牢靠。在电缆接线施工时,电缆的拉力是有一定限制的,一般为9公斤左右。请和电缆的供应商确认其拉力,过大的拉力会破坏电缆对绞的匀称性。
4、打线方法要规范
有些施工工人在做条线的时候,并不是按照568A或者568B的打线方法进行打线的,而是按照1、2线对打白色和橙色,3、4线对打白色和绿色,5、6线对打白色和蓝色,7、8线对打白色和棕色,这样的条线在施工的过程中是能够保证线路畅通的,但是它的线路指标却是很差的,特别是近端串扰指标特别差,会导致严重的信号泄漏,造成上网困难和间接性中断。因此,项目经理一定要提醒制作工人不要犯这样的错误。
5、分清大对数电缆的线序
在实际的施工中,经常会碰到25对或者100对大对数线缆的打接问题,不容易分清,在这里,为大家进行简单的参数。以25对线缆为例说明。线缆有五个基本颜色,顺序为白、红、黑、黄、紫,每个基本颜色里面又包括五种颜色顺序,分别为蓝、橙、绿、棕、灰。即所有的线对1——25对的排序为白蓝、白橙、白绿、白棕、白灰……紫蓝、紫橙、紫绿、紫棕、紫灰。
对于100对线缆里面用以25对线缆为例说明。100对线缆里面用蓝、橙、绿、棕四色的丝带分成四个25对分组,每个分组再按上面的方式相互缠绕,我们就可以区分出100条线对。这样,我们就可以一一对应地打在110配线架的端子上,只要在管理间和设备间都采用同一总打线顺序,然后做好线缆的标识工作,就可以方便地用来传输电话了。
综合布线施工需注意什么细节
1、前端:
对前端来说,标签是最重要的,不然后续维护非常麻烦。前端的线头必须要做好标签,标识一定要清楚!特别是面板标识。有个小技巧是用面板上的纸条翻转过来手写,这样不容易掉;或者量好面板大小,用广告贴纸打印之后再贴好。还有一个小建议是:在面板盖的顶部用油性笔写好标签,用面板的塑料套将面板盖好,测试完毕之后再将面板盖反转过来盖上就OK了。
2、配线架:
现在一般的配线架都自带手写的标签纸,如果一个项目的施工期较长或是工程现场有些潮,为避免标签纸受潮无法书写。建议工程师可以先手写标签纸做好标识,待到测试完毕竣工的时候再换机打的标签纸,机打标签纸的选型跟前端面板的广告贴纸一样,白纸黑字。
3、配线架:

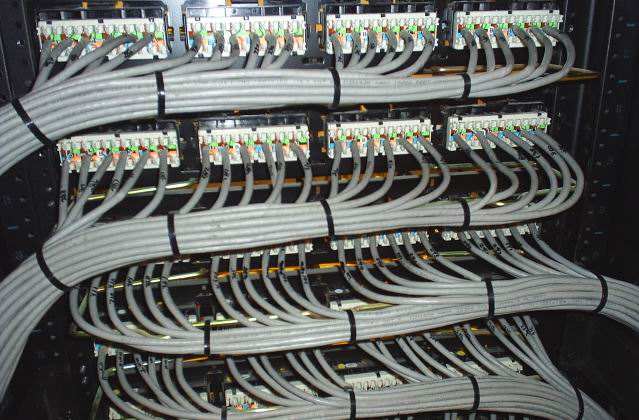

配线架非常重要,在多数情况下,配线架背面的跳线标签没有做,或者只是用油性笔手写。这里小编强烈建议大家采用号码管来给配线架背面做标识,使用号码管基本可以保证10年之后标签仍然清晰可见。有些人会有疑问,这样做不浪费时间么?其实,套号码管其实并不费时,在上机柜打线之前一般都会分好线,用扎带捆好,这个时候就是套号码管的时候。
4、交换机到配线架的跳线:
这部分和前端差别不大,有条件的用标签机直接打印,没有条件的也可以用另外一种方法,比较漂亮清洁。(量好尺寸,直接用好的打印纸打印好了,再剪开用透明胶带捆绑几圈,我一般用黄色的A4纸,用激光打印。跳线的2头都要做好标识。)
5、机柜的配线表:
用A4纸做好配线表,激光打印出来,先过塑,然后再一角打上圆孔,用扎带穿好,放在机柜内。这样方便以后的维护。
6、光纤跳线:
前面说了很多标识,这里标识就不多说了,如果你从机柜下面调到别的机柜,建议用波纹管,波纹管用扎带固定在机柜上面。
7、承重架:
承重架很重要,建议如果有条件的话,尽量用角钢做承重架,不要直接在地板上挖洞引线出来,承重架这个东西在施工和维护中非常的方便。
以上就是综合布线施工有哪些技巧以及综合布线施工需注意什么细节的全部内容了,以上说的这些,就是综合布线系统工程的需要注意的几个细节,也并不耗时耗力,希望大家在工程中发挥自己的才智,从客户的实际需求出发,结合现场解决问题,才能把工程做好。
