现在门禁系统越来越受大家欢迎了，各种办公楼、小区等都使用了门禁系统。而门禁系统的布线越来越受到重视了，那么，门禁系统应该怎样布线呢?门禁系统布线应该注意什么呢?

　　门禁系统应该怎样布线

　　综合布线系统属于任何智能系统的物理层，由于价格和意识上的原因，综合布线系统长期以来大量被用于电话和计算机网络系统，随着综合布线系统的技术日益得到普及，许多智能系统逐步开始使用综合布线系统作为其传输线路。

　　在门禁管理系统中有两种传输线路：电源线和信号线。电源主要用于给控制器和电锁供电，一般来讲门禁管理系统都配有UPS(不间断电源)，以免在现场突发性断电时造成开门的误动作。电源线通常会处于220V交流传递的方式，目的是减少电源线上的压降。在控制器旁，配备有稳压电源，将交流220V电源变换成直流12V电源，分别供给控制器和电锁。门禁管理系统用的电锁绝大多数属于12V直流供电方式。在电锁开断的瞬间，由于电锁中线包(电磁铁线圈)的作用，会在电源线上产生很强的电流，它容易引起电源波动，而这一电源波动对控制器的稳定工作极其不利，所以在可靠性要求比较高的门禁管理系统中，控制器与电锁分别使用不同的电源模块，即220V交流供电到控制器时，使用两个12V直流的电源模块各自整流/稳压后，分别供给电锁和控制器，并配选标准的电源线。

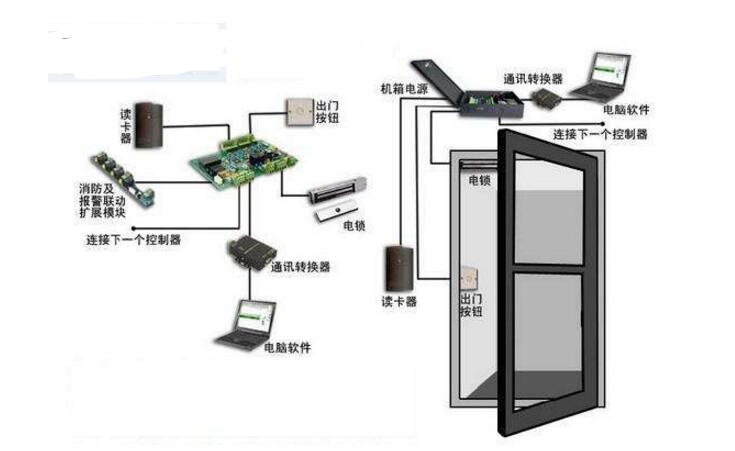

　　信号线主要用于门禁管理系统中各设备之间的信号传输，如门禁控制器与读卡器、电锁、出门按钮之间的信号传输，门禁控制器与上位机之间的信号传输。一般而言控制器中有三组信号线分别连接到读卡器(4～9芯)、电锁中的锁状态传感器(2芯)和出门按钮(2芯)。这三路信号线可以使用综合布线中的双绞线替代。为了避免空间的电磁干扰，读卡器信号线应采用屏蔽线，另两种信号线则可以采用屏蔽线，也可以采用非屏蔽线。控制器与上位机间大多RS485传输协议，在近距离时则可直接采用RS232，在要求传输速率快的时候，则采用TCP/IP协议，使用以太网传输。这三种传输方式在综合布线中都可以使用双绞线，只是在RS485或RS232传输时，为了避免电磁干扰，应采用屏蔽双绞线，往往在综合布线智能大楼工程中会产生短于20米的双绞线工程废线，这些废线可正好用于出门按钮信号线、读卡器信号线和锁状态信号线。

　　门禁系统布线应该注意什么

　　门禁管理系统中应用综合布线系统时应该注意以下因素：

　　① 接线方法应完全按照各种门禁设备上的接线规则，并保留详细的接线图，以便以后的维护。

　　② 屏蔽双绞线的屏蔽层应根据读卡器、控制器的安装手册完成接地。

　　③ 当使用TCP/IP协议时，最好不要与其他智能系统(包括办公自动化系统等软件系统)共用网络交换机，即为门禁管理系统单独配备网络交换机，以免因协议冲突发生传输上的意外。
