弱电数据机房设计注意事项

时间:2019-08-26 14:01 来源:Pheenet菲尼特 作者:小菲 点击:

  1 目前在设计中没有考虑到的通信机房问题

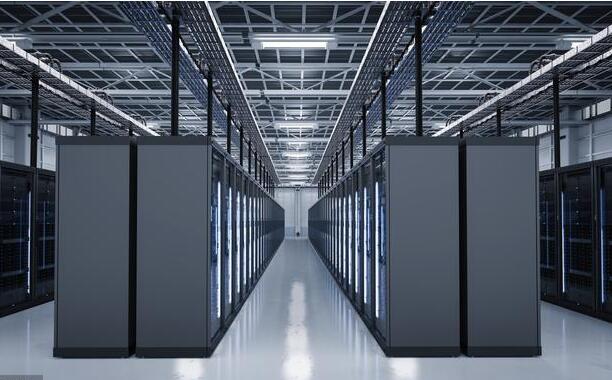

弱电数据机房

  从运行部门反馈信息的统计中,总结目前通信机房普遍存在的问题主要有四个方面:

  a) 机房间隔,包括机房空间、门、窗的设计,机房的防热辐射和密封性的考虑等;

  b) 电源布线系统,包括交流配电箱、配电开头、电源线的布线和检修插座的设计等;

  c) 室内装修,包括机房的墙壁、天花、地面等的装修标准的设计;

  d) 接地系统,包括机房地线、设备接地和交流电源的接地设计等。

  这些问题的产生都与设计不周有直接关系,因此而造成的对运行的影响也很大。

  1.1 机房间隔

  在电力系统目前运行的机房中,机房间隔的普遍特点是:空间大、窗户多、门窗密封性不好。这是由于长期以来机房的设计都沿袭了传统住房的“宽敞明亮”的设计准则,所以,机房除摆放必要的设备外,都留有较宽敞的空间,并将办公桌、资料柜等等也设计放置在机房内。房门则多采用铝合金推拉门,门缝很大。而且都设计有好几扇窗户,注重采光性。

  其实,机房是设备运行的地方,它的作用和目的是更好地保证设备的运行环境。空间大,机房的控温性能必然下降;门窗多、光线足,机房的热辐射必然增大;密封性差必然会导致冷气外泄,易进入鼠、虫等。所有这些均不利于设备的正常运行。

  1.2 电源及其布线系统

  1.2.1 照明用电与设备用电

  照明用电与设备用电没有分开。往往是一条三相四线电缆放到机房配电开关箱,各房间的照明和插座用电按用电容量平均分配到三相开关中,设备用电只能在这三相中取。象这样设备与照明共用的情形,不利于设备安全运行,因此,投入运行后,运行人员只好另放电缆到总开关,既不规范也造成了二次劳动的浪费。

  1.2.2 电源布线

  电源布线多采用墙埋暗线,不利于设备的安全运行。由于电线埋进了墙体内,虽然美观,但出现故障的机会将增大,最容易产生的故障是漏电和短路,如果线材和施工质量不保证的话,情况会更严重。这种情况下,运行人员是很难检查,甚至是无法检查的,唯一的办法只能是重新布置用电线路。由于机房是设备运行的地方,不需要过于考虑美观问题,所以电源布线还是宜采用明线结构。

  1.2.3 检修用插座

  运行人员现场处理故障和测试设备时,必须使用电源插座,但绝大部分机房没有设计检修专用的插座,造成了运行人员的极大不便,有时甚至需要临时放电缆到很远的地方接用电源。应该在靠近设备的地方增加检修专用插座,插座应是规范的二、三插口。

  1.2.4 配电开关箱及其开关

  配电开关箱及其开关质量普遍较差,容量偏低。电源在设备运行中起着极其重要的作用,可靠的电源系统是安全运行的保证。然而,由于没有对开关箱和开关进行规范,移交运行的往往是某些质量差、容量小、价钱低廉的开关箱和开关,运行一段时间后,就出现打火、跳抢现象,严重威胁设备的正常运行。运行人员的做法一般是新站交付运行后就将所有配电开关进行更换,以保证可靠性。

  1.3 机房接地

  1.3.1 环行地母线

  普遍存在的问题是没有环行地母线,也没有防雷规程所要求的“至少三点接地点”,只有从地网引进的单点接地点,这是不合规范的。由于没有环行地母线,设备不能就近接地,只能在安装设备时将所有接地线汇接到单一的接地点上,以至防雷效果大大地降低。

  1.3.2 交流配电箱零线接地

  大多数机房交流配电箱零线也没有按规定接地。

  2 在设计上的改进措施

  针对以上种种影响运行的问题,在机房的设计上相应地可以总结出以下几条改进措施:

  a) 机房只摆放必要的运行设备,使空间尽可能小;

  b) 窗户对设备运行无实际效用,应尽量取消;

  c) 采用密封门,提高机房密封性;

  d) 设计专用的设备配电箱,将设备用电和其他用电分开;

  e) 机房布线应采用明线结构;

  f) 检修用插座应列入设计的考虑中;

  g) 明确配电箱和开关的型号、容量和技术参数;

  h) 从实际运行情况出发,避免豪华装修;

  i) 增加环行地母线的设计;

  j) 增加交流零线接地的设计。
