综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。

　　网络是将独立的设备连接在一起，并使它们可以共享信息和资源的连接系统。正确的设计和实施一个网络系统可以提高通信的速度和可靠性，从而使得一个系统工作起来更加富有效率。网络的建设应该满足已公布的国家和国际标准的要求，并应能够根据商业要求的改变进行不断的进化和升级。

　　随着计算机的大量使用，人们越来越关注网络和布线的话题。以前，IT经理们对通信系统的关心只限于电话。反观现在，他们不得不面对更复杂，变化更快的计算和信息系统。在过去，台式计算机通常都是独立进行工作，。现在这种情况已经发生了变化。目前约有超过50%的商用计算机连在局域网中，它们可以 大大的提高工作效率。局域网可以将计算机与服务器和外设连接在一起，或者为传感器、照 相机、 监视器以及其他电子设备提供信号通道。如果这些链路是以临时为基 础，那么，工作区将很快就堆满了各种无法辨别的电缆，对它们进行故障排除和维护几乎是不可能的。

　　将那些用于完成计算、建筑物安全以及环境控制等任务的电子设备集成到一个集成系统中去将会产生更大的效益。当这些独立设备的数量增加时，这些设备协同工作的优点就越发明显。当然，对设备链路的需求也将相应的增加。对于那些已经拥有了复杂计算机系统的公司来说，情况同样也在改变。从传统的主机和微型计算机到客户机 /服务器系统的转变意味着专用网络必将被开放系统所取代。

　　网络的使用也正在被扩展到新的领域。许多管理者将第一次面对如何为网络安全系统、视频会议系统以及多媒体信息系统制定布线策略的问题。由于网络的地位在不断地以这种方式进行扩展，因此，所有的管理层人员都需要了解网络的知识。

　　网络建设的策略

　　对网络和电缆类型的选择主要是由需要连接的设备的类型、它们的位置和它们的使用方式来决定的。在开始规划以前，给出关于网络潜在的负载说明是非常有必要的。当一个网络为多个系统服务时，应对它们的混合数据流量的峰值进行仔细的考虑。

　　对于一个完整的新系统来说，负载评估的主要工作是计算网络节点数量，询问各部门在"最坏情况 "下的使用要求。当对一个已存在的系统进行更换时，在计划更换之前，应对系统的使用方式进行一个星期或更长一段时间的监测。当软件的升级也是系统升级的一部分时，例如将计算机从 DOS 环境 升级到Windows 环境，对网络进行复杂的评估将是很困难的。然而软件供应商这时也许会给出一个关于网络通信流量的评估。在规划阶段，对未来需求的规划和对现在需求的规划应放在同等重要的地位上。

　　布线系统的平均目标生命周期为 15 年，它与主要建筑物的整修周期是 一致的。在这段时间内，系统的计算机硬件、软件和使用方式都将发生重大的变化。网络的吞吐量、可靠性和安全性的要求肯定都要增加。

　　在网络建设的初期, 作为工作的重要组成部分, 专业人员还应为网络制定详细的技术指标。为网络和布线制定粗略的技术指标是IT管理员常犯的错误。不成熟的网络可能导致系统崩溃，代价将十分高昂，因此在网络的安装阶段过度地节省资金是一个不明智的做法。

　　在制定网络详细技术指标时应考虑以下一些关键因素：

　　·使用方式，包括所有应用的混合数据流流量大小和峰值负载持续时间

　　·用户的数量和可能的增长速度

　　·用户的位置及他们之间的最长距离

　　·用户位置发生变化的可能的概率

　　·与当前和今后计算机及软件的连接

　　·电缆布线的可用空间

　　·网络拥有者的总投资

　　·法规及安全性要求

　　·防止服务丢失和数据泄密的重要性

　　网络配置的选择要旨

　　目前常用的数据网络拓扑结构有三种。它们是环形网、总线形网和星形网。环形网，正如名字所描述的那样，是使用一个连续的环将每台设备连接在一起。它能够保证一台设备上发送的信号可以被环上其他所有的设备都看到。在简单的环形网中，网络中任何部件的损坏都将导致系统出现故障，这样将阻碍整个系统进行正常工作。而具有高级结构的环形网则在很大程度上改善了这一缺陷。

　　令牌环

　　环形网络的一个例子是令牌环局域网，它的传输速率为 4Mbit/s 和16Mbit/s，这种网络结构最早由 IBM 推出，但现在被其他厂家采用。在令牌 环网络中，拥有"令牌"的设备允许在网络中传输数据。这样可以保证在某一时间内网络中只有一台设备可以传送信息。

　　总线形网络

　　总线形网络使用一定长度的电缆，也就是必要的高速通信链路将设备连接在一起。设备可以在不影响系统中其他设备工作的情况下从总线中取下。总线形网络中最主要的实现就是以太网，它目前已经成为局域网的标准。连接在总线上的设备通过监察总线上传送的信息来检查发给自己的数据。当两个设备想在同一时间内发送数据时，以太网上将发生碰撞现象，但是使用一种叫作载波侦听多重访问/碰撞监测(CSMA/CD) 的协议可以将碰撞的 负面影响降到最低。

　　星形网

　　星形网的组成通过中心设备将许多点到点连接。在电话网络中，这种中心结构是PABX。在数据网络中，这种设备是主机或集线器。在星形网中，可以在不影响系统其他设备工作的情况下，非常容易地增加和减少设备。

　　布线名词

　　·100Base-T4　使用 4 线对 3 类电缆的 100 Mbit/s 快速以太网。

　　·100Base-TX　使用 2 线对 5 类电缆的 100 Mbit/s 快速以太网。

　　·100VG-AnyLAN　最早由惠普公司和 AT&T 共同开发的使用需求优先级协议的 100 Mbit/s 局域 网。

　　·10 Base-T　使用非屏蔽双绞线 (UTP) 电缆，满足电子和电气工程师协会 (IEEE) 802.3 标准(与以太网相同)传输速率为 10 Mbps 的局域网。

　　·临时布线系统　将多家厂商生产的不同类型的布线部件来实现布线系统的布线系统方案。

　　·模拟传输　使用连续变量和直接物理测量值(比如电压等)来表示信号的信号传输方式。

　　·应用　一种系统，与其相关连的传输方式受到电信布线系统的支持。

　　·应用层　开放式系统互连模型(OSI)的最高层 (第 7层)。这一层主要是用于支持用户应 用程序和负责管理应用程序之间的通信，例如电子邮件应用、文件传输应用等。

　　·异步　两个或多个信号源使用独立的时钟信号，因此它们具有不同的频率和相位。

　　·异步数据传输　一种传输数据的方式，需要传送的数字或字母符号(由7到8位二进制数字表 示)前面加上开始或结束位，从而形成一种 7/8 位方式在(数字)传输媒介上 实现数据传输。

　　·异步转移模式 (ATM)　一种高速的，以单元(cell)为基础的交换技术，它采用多种技术将语音、数据和视频等信号放在长度固定的数据包(单元)内。这些单元沿着交换路径传输，它们并不是按照固定的顺序达到接收方 (因此使用了异步这个术语)。

　　·衰减　随着传输线长度或无线电波传输距离的不断增加造成信号减小的现象。

　　·干线　综合布线系统的一个组成部分，包括一个用于支持从设备间到楼上、或同一层楼内配线间连接的主电缆布线及相应设施。

　　·平衡电路　用于产生相同和相反信号的电路，它将这些信号送入两个导线。电路的平衡特性越好，信号的散射就越小，它的噪声抑制特性也越好 (因此它的 EMC 性能就越好)。

　　·平衡双绞线电缆　包括一对或多对金属对称电缆单元(双绞线或四绞线)的电缆。

　　·不平衡变压器　用于在平衡和非平衡线路之间实现阻抗匹配的设备，通常是用于双绞线和同轴电缆之间。

　　·带宽　在一个信道上用于传输信息的可用频率范围。它是用来表示信道传输能力的指标。因此，带宽越宽，电路能够传输的信息量就越大。带宽的单位为 Hz 、bit/s 或 MHz.km (用于光纤)。

　　布线：什么是PDS

　　AT&T的 Systimax PDS(Premises Distribution System)综合布线系统以一套单一的配线系统， 综合了整个通讯，包括语音、数据、图像、监控等设备需要的配线。

　　PDS的国际标准

　　AT&T的 PDS结构化布线系统所使用的元器件都是贝尔实验室按照美国电子工业协会和电信工业协会的标准设计的， 并在出厂时通过了按这些标准进行的测试，主要标准为：

　　EIA/TIA-568 民用建筑线缆标准

　　EIA/TIA-569 民用建筑通信通道和空间标准

　　IEEE 802.3 总线式 Ethernet局域网标准

　　IEEE 802.5 环路局域网标准

　　ANSI FDDI 光纤分布式数据接口高速局域网标准

　　TPDDI 铜线分布式数据接口高速局域网标准

　　ATM 异步传输模式标准

　　RS232 RS422 异步和同步传输标准

　　PDS组成

　　PDS主要实现数据和语音的通信，即满足计算机局域网 LAN和程控交换机 PBX的需求。计算机与网络设备相连， 电话机和传真机与电话总机相连。PDS遵循电话系统的物理拓扑结构， 采用星形的结构化布线方法，数据与电话的布线结构相一致，这种结构可靠性高， 一个节点的改变不会影响其它节点的工作，结构也简单，易于扩充，维护方便，可靠性好。

　　PDS主要由下面 6个部分组成

　　设备室子系统：

　　主要是指语音系统的电话总机房和数据系统的网络设备室 。该子系统主要由配线架和连接配线架与设备的电缆组成。

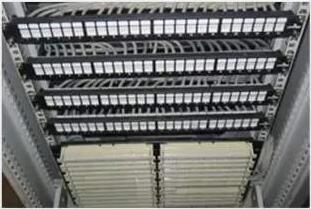

　　配线架子系统：指除设备室外，所有楼层的配线架。

　　垂直干线子系统：提供垂直方向的电缆，组成楼层之间及外界通信的通道。

　　水平干线子系统：通常使用无屏蔽双绞线 (UTP)，将垂直干线延伸到用户工作区，在需要高速应用时，水平干线也可采用光缆。

　　工作区子系统：由信息插座及连接到用户设备的连线组成。

　　建筑群子系统：指将一幢建筑物中电缆延伸到另一建筑物，包括电缆、光缆和一些电气保护设备。
