图文详解:光纤跳线种类有哪些?都有什么接口

时间:2019-08-12 14:23 来源:Pheenet菲尼特 作者:小菲 点击:

  光纤跳线大家都听过吧。那么,什么是光纤跳线,你知道吗?光纤跳线种类又有哪些?都有什么接口,你又知道吗?今天,小编就来给大家分享一下。

  光纤跳线是通过将光缆两端都装上连接器接头,连接设备和光纤布线链路;有较厚的保护层,一般用在光端机和终端盒之间的连接,应用在光纤通信系统、光纤接入网、光纤数据传输以及局域网等一些领域。下面先来看一下光纤跳线成品图。

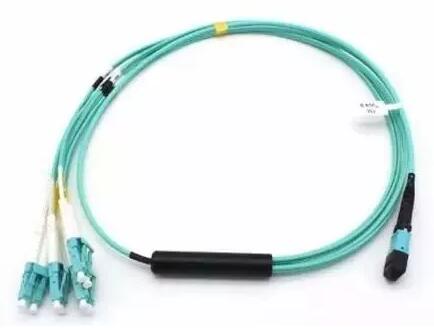

菲尼特光纤跳线

  我们知道光纤跳线长什么样子了,那么,光纤跳线的种类有哪些呢?有怎样区分的?下面继续往下看。

  光纤跳线按传输媒介的不同可分为常见的硅基单模、多模跳线,还有其它如以塑胶等为传输媒介的光纤跳线;按连接头结构形式可分为:FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。下面为infiberone光模块商城为大家介绍几种常见的光纤连接器:

  ①FC型光纤连接器:外部加强方式是采用金属套,紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)例:FC型mtp光纤跳线

  ②SC型光纤连接器:连接GBIC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。(路由器交换机上用的最多)例:SC型mtp光纤跳线

  ③ST型光纤连接器:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。(对于10Base-F连接来说,连接器通常是ST类型。常用于光纤配线架)

  ④LC型光纤连接器:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)例:LC型mtp光纤跳线

  ⑤MT-RJ:收发一体的方形光纤连接器,一头双纤收发一体。MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件,包含推拉式插拔卡紧机构。

  适用于在电信和数据网络系统中的室内应用。
