提起机房综合布线，基本所有人都会说不简单，又因为机房综合布线之复杂，那么对于机房综合布线的规划就极其重要了。那么问题来了，机房综合布线如何规划?机房综合布线注意事项有哪些呢?

　　一、综合布线系统的传输带宽

　　计算机机房内的综合布线系统主要用于传输计算机之间传输的高速信息，其中包括文字、静态数据、动态数据、网页、静态图像、动态图像、语音、视频流等等。这些信息对传输的需求各不一样，有些还涉及到时延等要求，因此与之对应的计算机网络也有重载和轻载之分。

　　例如，对于工业控制系统和楼宇自控系统中，必须确保传输过程中数据能够按时到达指定位置，其数据量不大，但为了保证传输不会因网络协议而出现延迟，就需要将网络设置在轻载状态下工作。可以想象，在突发事件到来时，控制主机需要同时发出大量的指令，如果其中有一个指令延迟，所产生的后果将不可估计。这时，对布线的带宽需求就需要很高。

　　那么，是不是将布线传输带宽全部升至最高才合适呢?事实上，由于价格的原因，这也无法做到。例如：对于网络设备而言，单模光纤模块因包含了激光发射管(发射端)和雪崩光电二极管(接收端)，其价格必然高于多模光纤模块(发射为发光二极管，接收为光敏晶体管)。如果综合布线的传输等级均为最高，那势必造成网络设备也得使用高档设备，从投资计算上看是不合适的。

　　根据TIA 942-2005的规定，以下传输等级的综合布线产品可以用于机房：

　　1、推荐采用6类水平双绞线;

　　2、可以采用OM1多模光纤(62.5/125微米)和OM2多模光纤(50/125微米)，推荐采用OM3万兆多模光纤(50/125微米);

　　3、单模光纤。

　　因此，布线产品的传输带宽可以以此为基础，进行综合评估。综合布线系统作为计算机网络系统的基础平台，需要平衡考虑应用系统的造价，即需要考虑计算机网络的传输协议。翻查IEEE 802系列标准可知，目前正在投入使用的计算机网络协议主要有：

　　1、铜缆系统：百兆以太网、千兆以太网，即将使用的万兆以太网;

　　2、光缆系统：百兆以太网、千兆以太网、万兆以太网，即将出台的四万兆以太网和十万兆以太网。

　　由此可见，各种网络协议对综合布线的传输带宽的要求相差非常悬殊，如果使用单一带宽的产品，那网络产品将被局限在一个很小的选择范围中。为此，提出以下建议：

　　1、铜缆系统：

　　以六类为主，在HAD区可以适当考虑6A类或7类双绞线(屏蔽或非屏蔽)，在保证千兆以太网传输的前提下，为万兆以太网留有余地。对于EDA区，由于双绞线就在附近，可以随时更换，因此目前仍然可以以6类为主，必要时随网络设备更换为6A类或7类。

　　2、光缆系统：

　　由于施工难度原因，无论是MDA区、HDA区还是EDA区，都采用OM3光缆(万兆多模光缆)与OS1光缆(单模光缆)同时铺设的方式，由于光缆产品中具有同一护套内包含不同种类纤芯的产品系列，因此这一设计不会对工程带来影响。而其优点则是各种光纤模块都能够被允许接入系统。

　　这样考虑的目的是：在传输流量要求不高时，可以安装便宜的网络设备，而在今后无论哪一区域的传输流量升高时，可以随时安装高档的网络设备，而便宜的网络设备仍然可以移到其它区域继续使用。由于网络设备的更新换代速度很快，这样考虑可以在不浪费现有设备的同时，根据需求添加最适合的网络设备。

　　另外，在单模光缆中，值得考虑的是单模零水峰光缆。根据ITU-T G.652标准(单模光纤标准)，G.652A和G.652B为单模光纤，G.652C和G.652D为单模零水峰光纤，其中G.652D能够很好的支持今后的四万兆以太网和十万兆以太网需求。

　　随着光纤生产技术的发展，许多国外光纤生产工厂目前已经不再生产低端的单模光纤，只生产单模零水峰光纤(等级为G.652D)，国内的光纤工厂也已经拥有单模零水峰光纤的产品系列。为了确保今后综合布线系统仍然能够满足网络设备的升级换代，有必要在MDA区和HDA区中部分采用单模零水峰光纤。

　　二 、综合布线系统的铺设位置

　　在各类机房中，综合布线系统的铺设位置分上走线和下走线两大类，所谓上走线，是指线缆采用铺设再高于设备高度的空间中，而下走线则铺设在架空地板下，这与设备的上进线和下进线说的是两件事。

　　提到综合布线系统的铺设位置，在机房设计时涉及的因素很多，如：机房空间的宽松程度(在中国，有许多机房的空间是比较富裕的， 也不受到成本核算的压力)、机房设备(包括服务器的进线方向 等等)、强电线缆的铺设位置、空调风路和机架/机柜的造型/功能等等。

　　在机房中，最多的线缆分属两大系列：强电和弱电，而弱电中又以综合布线为主。以往，机房布线设计大多将强电和弱电全部铺设在架空地板下，以求今后调整方便。经查认为强电下走线具有起火的隐患(例如：当空调漏水时，可能会引起短路，产生火花， 造成起火)。

　　为此，电信系统进行了为期数年的大规模机房整治，以命令方式将原下走线的强电线路全部 “搬迁”为上走线，在计算机机房中，上走线方式也逐渐为人们所接受。

　　对于机房空调而言，分侧送风和下送风两大类，而安装有架空地板时，多数机房采用的是下送风方式，它使架空地板与真地之间形成了风的传送通道，让冷风可以从设备的侧下方送入设备前方的冷走廊，使用风扇将设备加热后的风送到设备后方的热走廊，最终回到空调机中制冷。

　　由于架空地板下是空调系统的传输通道，因此当弱电采用下走线方式时，就会形成“风阻”，造成风的传送阻力加大。

　　因此，强电线缆、弱电线缆可以形成三种常见的组合：

　　1、强电和弱电全部采用下走线

　　这时，强电与弱电只能从机房的两边以叉齿结构交叉安装桥架，并仔细分析风道的走向，尽量减少对风的阻力。

　　同时，由于强电线缆离地面比较近，在设计上需防范空调漏水可能带来的影响，当然还应防范人为造成的强电线缆损伤。

　　2、强电和弱电全部采用上走线

　　强电和弱电全部采用上走线时，在空间需要形成多层桥架，因为强电与弱电最好不要铺设在同一根桥架中(移动公司的基站除外)，以免引入电磁干扰。

　　全部上走线的前提是对机房的层高有所要求，另外，由于弱电系统的线缆经常需要调整，上走线时尽管不需要打开架空地板，但仍然存在着线缆维护和调整的工作难度。

　　3、强电采用上走线，弱电采用下走线

　　当强电采用上走线，弱电采用下走线时，由于可以使强电线缆的安全性得到保证，同时对机房高度的要求不高，而且能够兼顾弱电线缆经常需要调整的情况，还可以保证风的传输不会遇到大阻力。

　　对于一些不愿意打开地板的用户而言，他们可能愿意使用上走线，而不愿意使用吸盘打开地板。

　　4、穿线组织策划

　　要组织好穿线关键在于施工组织者，施工组织者应：理解布线系统总体结构，不要穿错路线;能明确区分要敷设的各种电缆，不要用错电缆;熟悉电缆要经过的管路，有丰富的穿线经验;懂得预防典型的影响穿线质量和进度的问题;理解综合布线系统电缆敷设的特殊要求;

　　思路清晰，把信息点分组，一组一组地敷设，不多穿，不漏穿;每组应不超过20个信息点，否则同时穿放的电缆量大，穿放费力容易导致电缆损伤，也容易缠绕、打结，非常影响进度;严谨地做标号，并记录长度刻度;严格地组织测试，用检测仪表逐条电缆测通断状况。

　　穿线应按工序要求进行，管槽检查，钢管加护口，埋地钢管试穿。对所有参与穿线的人员讲解布线系统结构、穿线过程、质量要点和注意保护电缆。

　　策划分组，一组一组地穿放电缆，对于其中一组，选择穿线起点。电缆运至起点，标号，记配线架端刻度，把此一组穿至配线架，按要求留余长。

　　度量起点到插座端长度，截断，标号，记插座端刻度。插座端盘绕在插座盒内。对每根电缆进行通断测试，补穿，修改标号错误。最后整理穿线报告，扣线槽盖。

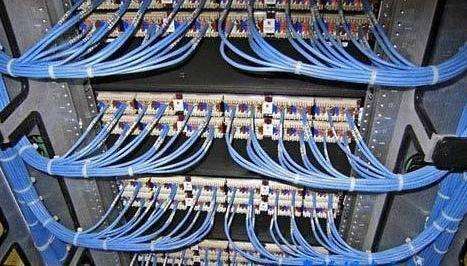

　　在配线箱处从配线柜入口算起余长为配线柜的(长+宽+深)。机柜和理线槽，应该是井井有条。余线应按分组表分组，从线槽出口捋直绑扎好，绑扎点间距不大于50cm。

　　不可用铁丝或硬电源线绑扎。50芯电缆转弯半径应不小于162mm。垂直电缆通过过线箱转入垂直钢管往下一层走线时，要在过线箱中绑扎悬挂，避免电缆重量全压在弯角的里侧电缆上，这样会影响电缆的传输特性。线槽内布放电缆应平直，无缠绕，无长短不一。

　　电缆按照设计平面图标号，每个标号对应一条4对电缆，对应的房间和插座位置不能弄错。两端的标号位置距末端25厘米，贴浅色塑料胶带，上面用油性笔写标号或贴纸质号签再缠透明胶带。此外在配线架端从末端到配线柜入口每隔1米用要用标签纸贴在电缆外皮上用油性笔写标号。4对双绞电缆按3%的比例穿备用线，备用线放在主干线槽内，每层至少1根备用线。

　　穿线完成后，所有的4对芯电缆应全面进行通断测试。测试方法：把两端电缆的芯线全部剥开，露出铜芯。在一端把数字万用表拨到通断测试档，两表笔稳定地接到一对电缆芯上;在另一端把这对电缆芯一下一下短暂地接触。如果持表端能听到断续的声音，就OK。每根电缆的4对芯线都要测。这样测试能发现的问题是断线、短路和标号错误。

　　5、施工质量的保障措施：

　　1.要做好设计阶段的详细图纸，图纸很重要。不要以为很简单，一张好的综合布线设计图纸可以节省你的布线时间和一些在布线的过程中遇到的现场问题，因为不单只有弱电，还有强电、消防、空调等等。

　　2.施工过程中要做好施工计划，以应付不断的变化。因为有时候计划赶不上变化啊。

　　3.要及时了解整个工程的其他部分的进度情况，才能及时调整施工计划。

　　4.要严格施工，线路要工整、明朗。

　　5.要做好标签，要不然到后面就惨了。

　　机房综合布线注意事项有哪些

　　机房施工应注意的问题

　　1.综合布线区域内存在的电磁干扰场强大于3V/m时，应采取防护措施。

　　2.关于综合布线区域允许存在的电磁干扰场强的规定，考虑了下述因素:

　　(l)在EN50082-X通用抗干扰标准中，规定居民区/商业区的千扰辐射场强为3V/m，按lEC801-3抗辐射干扰标准的等级划分，属于中等EM环境。

　　(2)在邮电部电信总局编制的《通信机房环境安全管理通则》中，规定通信机房的电磁场强度在频率范围为0.l5MHz-500MHz时，不应大于130nmV，相当于3.16V/m。

　　3.综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之立保持必要的间距。

　　(1) 综合布线系统与干扰源的间距应符合要求。

　　注：1、.当380V电力电缆之2kV?A，双方都在接地的线槽中，且平行长度之10m时，最小间距可以是10mm。双方都在接地的线槽中，系指两个不同的线槽，也可在同一线槽中用金属板隔开。

　　2.电话用户存在振铃电流时，不能与计算机网络在同一根对绞电缆中一起运用。

　　3.综合布线系统应根据环境条件选用相应的缆线和配线设备，应符合下列要求:

　　(1)各种缆线和配线设备的抗干扰能力，采用屏蔽的综合布线系统平均可减少噪声20dB。(2)各种缆线和配线设各的选用原则宜符合下列要求:

　　当周围环境的干扰场强度或综合布线系统的噪声电平低于表7-2所示的规定时，可采用UTP缆线系统和非屏蔽配线设备，这是铜缆双绞线的主流产品。

　　当周围环境的干扰场强度或综合布线系统的嗓声电平高于表7-2所示的规定，干扰源信号或计算机网络信号频率大于或等于30MHz时，应根据其超过标准的量级大小，分别选用FTP、SFTP、STP等不同的屏蔽缆线系统和屏蔽配线设备。另外，表7-1要求的间距不能保证时， 应采取适当的保护措施。

　　2基准电平的特征:l础z-40dBm的正弦信号。

　　3工背景噪声最少应比基准电平小于12dB。 当周围环境的千扰场强度很高，采用屏蔽系统已无法满足各项标准的规定时，应采用光缆系统。

　　当用户对系统有保密要求，不允许信号往外发射时，或系统发射指标不能满足表表7-3的规定时，应采用屏蔽缆线和屏蔽配线设备或采用光缆系统。

　　注:当墙壁电缆敷设高度超过6000mm时，与避雷引下线的交叉净距应按下式计算确定。S≥0.05L式中，s为交叉净距(mm):为交叉处避雷引下线距地面的高度(mm)。

　　以上就是机房综合布线如何规划以及机房综合布线注意事项有哪些的全部内容了，由于机房所面对的对象不同，对布线线缆的带宽要求会不同，对走线的方式要求也会不同，以上所述只能作为参考，而实际工程中的做法，还是需要根据设计者在花费心思后确定最合适的方式。
