背景

　　最新颁布的ISO/IEC 11801-2：2017(商业楼宇)标准中要求，针对商业楼宇水平结构化布线的最低要求，从 D 级(超 5类)提升到 E 级(6 类)，并推荐使用 EA 级(6A 类)或更高级别的线缆。同时也标志着将 EA 级(6A 类)结构化布线定位为新办公楼安装的最佳水平媒介。对于新建办公楼宇而言，E 级(6 类)将从现在开始成为最低要求，并建议设计工程师或客户部署 EA 级(6A 类)结构化布线以支持存在外来串扰问题的应用。

　　在 11801-5:2017 标准(数据中心) 和 11801-6:2017 标准(分布式服务)中，EA 级(6A 类)已经是最低标准。国内最新出版的数据中心设计规范，GB50174-2017《数据中心设计规范》中已明确规定对于“承担数据业务的主干和水平子系统应采用 OM3/OM4 多模光缆、单模光缆或 6A 类及以上对绞铜缆“

　　由此可见，Cat 6A超六类布线系统由于其带宽大、速率高、应用范围大正在成为最广泛的铜缆应用系统。但同时对Cat 6A超六类布线系统的施工工艺也提出来更高的要求，否则再好的产品，做出的工程结果可能就面临测试不合格。 所以，小编接下来我们就来聊一下如何正确的端接Cat 6A信息模块。

　　所需工具与材料

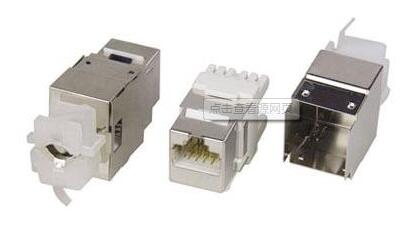

　　需注意的是，因为采用屏蔽结构，所以线缆的端接更为复杂，同时也要注意配线架和模块的正确接地哦。其所需工具与材料有：打线刀、剥线器、斜口钳、6A类屏蔽线缆、6A类屏蔽模块

　　第一步

　　剥线器剥去其外被护套，注意不得割破屏蔽层及内部芯线与镀锡铜丝，剥去长度应为40mm

　　第二步

　　用手将镀锡铜丝与屏蔽铝箔翻折至后端

　　第三步

　　再用手将分包在芯线的屏蔽铝箔打开翻折至后端

　　第四步

　　免工具卡接式：将免打线压线盖套入，并按线序卡入，并用斜口钳剪去多余部分

　　打线刀卡接式：将芯线按线序卡入，用打线刀将芯线卡入卡槽当中，盖上打线刀专用压线盖，将线缆捋顺

　　第五步

　　用6A类专用压线工具将模块盖上

　　第六步

　　将镀锡铜丝套在模块尾端

　　第七步

　　最后再扎上尼龙扎带进行固定

　　第八步

　　再将屏蔽层修剪一下，线缆两端都按照上述方式打入模块，并剪去多余屏蔽即打线成功

　　详细的步骤就讲解到这里，大家都看懂了吗?

　　虽然6A类屏蔽线缆的施工步骤会比较复杂一点，但Cat 6A屏蔽网线的最大优势是超高的抗邻线对串扰性能，传输性能稳定，验收程度容易(测试传输性能时容易通过)，Cat 6A非屏蔽网线传输性能则不是那么稳定，优势是更易端接和安装，如在普通布线及特殊的施工困难场所使用Cat 6A解决方案，可以采用Cat 6A非屏蔽系统。这也是数据中心也大量采用Cat 6A屏蔽系统的原因。

　　此次为大家展示的Cat 6A屏蔽线缆为ENJOYLink自主研发的异向螺旋线缆、模块为自主研发的双安装模块。

　　异向螺旋结构线缆具有使用寿命长、性能优异、穿线容易，施工方便、在数据中心高密度布线系统中，布线容易，线缆管理方便等特点，而双安装模块可支持两种方式打线，既可免工具卡接，也可打线刀卡接，方便灵活。
