众所周知，机房的布线系统直接影响到未来机房的功能，一般而言，布线系统要求布防距离尽量短而整齐，排列有序。而具体的方法有“田”字型和“井”字型两种。那么，机房布线系统有哪些方法呢?

　　一、机房布线系统有哪些方法

　　1、地板布线

　　这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔(包括地板和线槽)。

　　2、吊顶布线

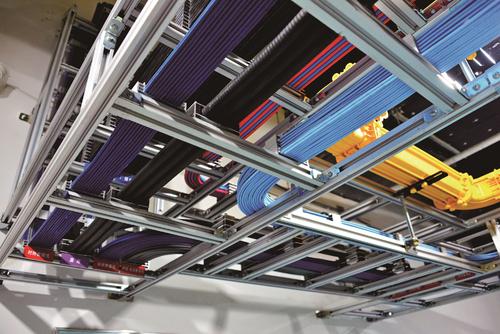

　　该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔(包括地板和线槽)，当然也要注意漏水、鼠害和散热。

　　具体布线的内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地。电源线槽和弱电线槽之间的距离应保持至少30厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰。

　　A、电源布线：在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。电源的线径应根据电源插座的容量并留有一定的容量来选购。

　　B、弱电布线：弱电布线中主要包括同轴细缆、五、六类网线和电话线等，布线时应注意 在每个机柜、设备后面都有相应的线缆，并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。

　　C、接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。

　　二、机房综合布线施工有哪些步骤

　　1、机柜到位

　　将机柜摆放到图纸指定的位置，调整机柜的平衡，使机柜两底角之间的高差不超过3mm。如果是多个机柜并排安装，还需要将机柜全部摆放带同一直线上，调整完毕后用螺栓将相邻的机柜锁成一体。

　　2、安装配线架(空架)

　　在机柜内指定位置装上配线架的空架。安装非常简单：根据图纸先将机柜自带的螺丝底座锁在指定位置(每个配线架4个)，然后用螺丝将配线架固定在螺丝底座上即可。

　　3、穿线

　　在桥架施工完毕后穿线。将双绞线从图纸上的各个信息点位置，沿着桥架敷设到网络机柜，两端均预留一定长度的工程预留。双绞线的预留数量为：

　　墙面面板端为出86型底盒后0.5m，配线架端为出配线架端口后0.5m，通常在配线架端采用固定长度预留的方式，以减少施工难度。

　　好的穿线方法可以在穿线的同时将每根线都从头至尾(仅限于机房范围内)整理得完全平行，这是目前能够看到的最高境界。

　　4、安装墙面面板

　　对于机房内的墙面面板，如果选用的是可以从正面拆装模块的面板类型(如：德特威勒的灵易系列面板等等)，则可以先使用螺丝将安装面板的底板安装到墙面的86 型底盒(86型底盒一般有安装工程负责嵌入墙内，并调平整)，并调整底板的角度，使底板两底角对地面的高低误差不超过2mm。在端接模块后，将模块装入底板，再盖上前面板即告完成。

　　如果在机柜内安装墙面面板，则选用机柜自带一个90mm宽度的带盖面板线槽，在线槽盖上开出面板安装孔，将面板嵌入线槽中。面板安装方法与墙面面板安装方法完全相同。

　　5、端接模块

　　在确认每根线都没有穿错后，分别在面板端和配线架端将模块端接到双绞线上，然后装入面板和配线架。注意：模块后留下的双绞线太短难以做好端接，太长则很难装入86型底盒或在配线架上摆放整齐。

　　6、性能自测试

　　使用综合布线系统现场测试仪器(如：Fluke DTX-1800测试仪等等)进行性能检测，当测试仪显示“通过”字样时测试合格。所有线全部测试合格后自测试结束。

　　7、文档和培训

　　施工自开始至结束均应将相关的文件、施工图纸、检测记录、产品资料、产品合格证、施工记录等等保存在案，在施工完毕时，配以竣工图纸，并按甲方的竣工要求整理出竣工文档，交付甲方。

　　为了让甲方能够有效地使用布线系统，施工方应在总包方的统一部署下，对甲方人员进行竣工培训，将综合布线系统的结构和特点告诉甲方，将综合布线系统的施工方法交会甲方，还要将万一发生故障时的应急处理预案提供给甲方。

　　8、工程验收

　　甲方在收到乙方提交的竣工文档、参加过乙方组织的竣工培训后，将对综合布线工程进行验收。验收依据招标书和合同，在查看了竣工资料完整无缺、请第三方测试认为没有问题、自行使用后没有发现问题后，甲方签字确认布线工程验收合格。至此，布线系统正式移交甲方使用。

　　关于机房布线系统有哪些方法，今日小编就先为大家讲解到这里，其实机房布线施工操作说难不难，仅需掌握施工要点以及施工注意事项即可。
