综合布线系统想必各位已经了解了许多，当然，如果说了解透彻综合布线系统可谓是有点难度。那么，对于什么是水平布线子系统?水平布线子系统施工需注意什么?这些你们可否了解呢?

　　什么是水平布线子系统

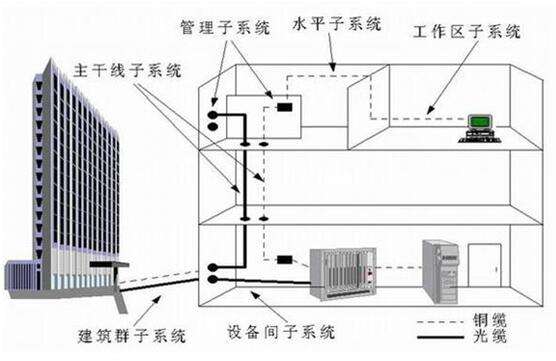

　　水平子系统指从楼层配线间至工作区用户信息插座(FD——TO)。由用户信息插座、水平电缆、配线设备等组成。综合布线中水平子系统是计算机网络信息传输的重要组成部分。采用星型拓扑结构，一般由4对UTP线缆构成，如果有磁场干扰或是信息保密时，可用屏蔽双绞线，高带宽应用时，可用光缆。每个信息点均需连接到楼层配线间，最大水平距离：90m(295ft)。指从水平配线子系统中的 配线架的JACK端口至工作区的信息插座的电缆长度。工作区的patch cord、连接设备的patch cord、cross-connection线的总长度不能超过10M，因为双绞线的传输距离是一百米。水平布线系统施工是综合布线系统中最大量的工作，在建筑物施工完成后，不易变更，通常都采取“水平布线一步到位”的原则。因此要施工严格， 保证链路性能。

　　综合布线的水平线缆可采用五类、超五类双绞线、也可采用屏蔽双绞线。甚至可以采用光纤到桌面。

　　水平布线应采用星形拓扑结构，每个工作区的信息插座都要和管理区相连。每个工作区一般需要提供语音和数据两种信息插座。

　　水平干线子系统与垂直干线子系统的区别在于：垂直干线子系统通常位于建筑物内垂直的弱电间，而水平干线子系统通常处在同一楼层上，线缆一端接在配线问的配线架上，另一端接在信息插座上;垂直干线子系统通常采用大对数双绞电缆或光缆，而水平干线子系统多为4对非屏蔽双绞电缆，能支持大多数终端设备，在有磁场干扰或信息保密时用屏蔽双绞线，在高宽带应用时采用光缆。

　　水平布线子系统施工需注意什么

　　1、水平布线子系统在施工前的准备

　　水平布线子系统的水平管路在综合布线系统中所占的比例最大，若与其它专业管路处理不当，就会给电气施工带来极大的不便，水平布线子系统的管路在预埋前，电气工程师应认真作好图纸会审工作，并向工人做好技术交底，尽量避免与其它专业管路交叉重叠，发生矛盾。

　　可利用AutoCAD绘出三维大样图，在大样图上注明其它专业管路的走向、标高以及各种管路的规格型号，制定出最优敷设管路的施工方案，满足管线路由最短，便于安装的要求。

　　目前水平布线有三种方法：钢管暗敷设法、吊顶内走线槽，线槽至信息点之间采用钢管连接方法、地面线槽暗敷设法，其中地面线槽暗敷设法适用于较高档的智能大厦。大厦内布置的信息点密集、大开间需要打隔断的办公场所，它的特点是投资比较大，工艺要求高，施工比较困难。

　　2、地面金属线槽在施工中应注意的问题

　　地面金属线槽布线是为了适用智能大厦弱电系统日趋复杂，出线口位置变化不定，而推出的一种新型的布线方式。地面金属线槽分为单槽、双槽、三槽和四槽，规格有50×25、70×25、100×25、125×25。地面金属线槽敷设时，电气专业应与土建专业密切配合，结合施工图出线口的位置，线槽的走向，确定分线盒的位置。线槽在交叉、转弯或分支处应设置分线盒，线槽的长度超过6米时，应加分线盒。

　　设备间配线架、集线器、配电箱等设备引至线槽的线路，用终端变形连接器与线槽连接。线槽每隔2米处设置固定支架和调整支撑，并与钢筋连接防止移位，如图2所示。线槽的保护层应达到35mm以上，线槽连接完后应进行整体调整，请测量工用水准仪进行复核，严禁地面线槽超高。连接器、分线盒、线槽接口处应用密封条粘贴好，防止砂浆渗入腐蚀线槽内壁。在连接线槽过程中，出线口、分线盒应加防水保护盖，待底板的混凝土强度达到50%时，取下保护盖换上标识盖。施工中，工人应用钢锉对金属线槽的毛刺锉平，否则会划伤双绞线的外皮，使系统的抗干扰性、数据保密性、数据传输速度降低，甚至导致系统不能顺利开通。

　　3、水平布线子系统对接地的要求

　　综合布线系统采用屏蔽措施时，应保证有优良好的接地系统，可单独设置接地体，接地电阻≤4Ω;采用联合接地体时，接地电阻≤1Ω。综合布线系统所用屏蔽层必须保持连续性，并保证线缆的相对位置不变，屏蔽层的配线设备端应接地。

　　各层配线架应单独布线到接地体，信息插座的接地利用电缆屏蔽层与各楼层配线架相连接，工作站弱电设备的金属外壳与专用接地体单独连接。采用钢管或金属桥架敷设线缆时，钢管之间、桥架之间、钢管与桥架之间应做可靠连接，并做跨接地线。

　　综合布线系统有关的有源设备的正极或金属外壳，干线电缆屏蔽层均应接地。若同层内有均压环(高于30米及其以上，每层都应设置)时，应与之连接，使整个建筑物的接地系统组成一个笼式均压网。良好的接地可以防止突变的电压冲击对弱电设备的破坏，减少电磁干扰对通信传输速率的影响。

　　4、水平布线子系统的拓扑结构

　　星型结构是水平布线子系统最常见的拓扑结构，每个信息点都必须通过一根独立的线缆与管理子系统的配线架连接，每个楼层都有一个通信配线间为此楼层的各个工作区服务。为了使每种设备都连接到星型结构的布线系统上去，在信息点上可以使用外接适配器，这样有助于提高水平布线子系统的灵活性。

　　5、水平布线子系统的距离限制

　　水平布线子系统要求在90m的距离范围内，这个距离范围是指从楼层接线间的配线架到工作区的信息点的实际长度。与水平布线子系统有关的其它线缆，包括配线架上的跳线和工作区的连线总共不应超过90m。一般要求跳线长度小于6m，信息连线长度小于3m。

　　以上就是什么是水平布线子系统以及水平布线子系统施工需注意什么的全部内容了，相信各位在看完本文之后都对水平布线子系统有了一定的了解。当然，关于综合布线的构成绝非仅仅是水平布线子系统而已，还有许多。
