1、主要电气参数

　　(1)、同轴电缆的特性阻抗

　　同轴电缆的平均特性阻抗为50±2Ω,沿单根同轴电缆的阻抗的周期性变化为正弦波,中心平均值±3Ω,其长度小于2米。

　　(2)、同轴电缆的衰减

　　一般指500米长的电缆段的衰减值。当用10MHz的正弦波进行测量时,它的值不超过8.5db(17db/公里);而用5MHz的正弦波进行测量时,它的值不超过6.0db(12db/公里)。

　　(3)、同轴电缆的传播速度

　　需要的最低传播速度为0.77C(C为光速)。

　　(4)、同轴电缆直流回路电阻

　　电缆的中心导体的电阻与屏蔽层的电阻之和不超过10毫欧/米(在20℃下测量)。

　　2、同轴电缆的物理参数

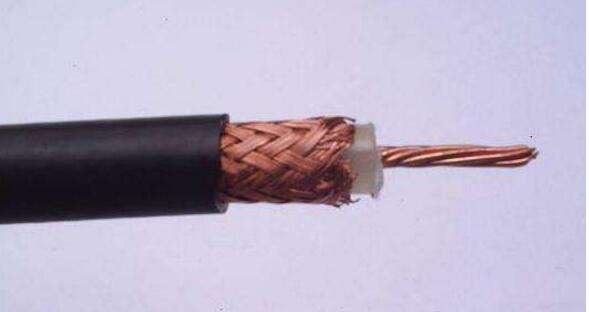

　　同轴电缆是由中心导体、绝缘材料层、网状织物构成的屏蔽层以及外部隔离材料层组成.

　　同轴电缆具有足够的可柔性,能支持254mm(10英寸)的弯曲半径。中心导体是直径为2.17mm±0.013mm的实芯铜线。绝缘材料必须满足同轴电缆电气参数。屏蔽层是由满足传输阻抗和ECM规范说明的金属带或薄片组成,屏蔽层的内径为6.15mm,外径为8.28mm。外部隔离材料一般选用聚氯乙烯(如PVC)或类似材料。

　　3、对电缆进行测试的主要参数有：

　　(1)导体或屏蔽层的开路情况。

　　(2)导体和屏蔽层之间的短路情况。

　　(3)导体接地情况。

　　(4)在各屏蔽接头之间的短路情况。
