综合布线系统是工作区由终端设备及其连接到水平子系统信息插座的接插软线等组成。

　　1、工作区构成

　　在综合布线中，一个独立的需要设置终端设备的区域称为一个工作区。工作区常用术语

　　服务区(coveragearea)替代，通常服务区大于工作区。综合布线工作区由终端设备及其连接到水平子系统信息插座的接插软线等组成。工作区的终端设备可以是电话机、PC，也可以是数字网络终端适配器(如ISDN、DDN)、检测仪表、测量传感器等。

　　一部电话机或一台PC等终端设备的服务面积可按l0㎡'设置，也可按用户要求或应用环境设置。简单地说，考虑接插软线l0m左右的长度就行了。也就是说，综合布线工作区的线缆长度通常在10m以内。

　　2、工作区连接硬件

　　应用系统的终端设备与水平子系统的信息插座之间连通的最简单的方法是用接插软线。如电话机可用两端带连接插头(RJ-45)的软线直接插接到信息插座上。有些终端设备由于插头插座不匹配，或线缆阻抗不匹配，不能直接插到信息插座上。这就需要选择适当的适配器或平衡/非平衡转换器进行转换，使应用系统的终端设备与综合布线水平子系统线缆保持完整的电气兼容性。关于适配器只要根据接口标准配置即可，这里不再讲述。

　　2.2水平子系统

　　1、水平干系统组成

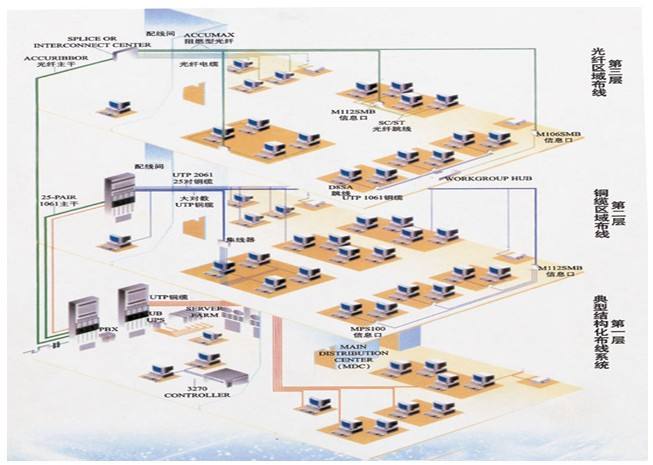

　　水平子系统是综合布线结构的一部分，它由配线间至信息插座的电缆和工作区用的信息插座等组成，典型的水平子系统连接如图2.2所示。水平子系统线缆通常沿楼层的地板或吊顶布线。

　　水平子系统宜采用4对双绞电缆。水平子系统在高速率应用的场合，可采用光缆及相关连接硬件。水平子系统根据整个综合布线的要求，应在配线间或设备间的配线装置上进行连接，以构成语音、数据、图像、楼宇监控等系统并进行管理。

　　水平子系统线缆宜按下列原则选用：

　　①普通型电缆宜用于一般场合;

　　②填充型实芯电缆宜用于有空气压力的场合;

　　③水平子系统线缆长度宜为90m。

　　综合布线的信息插座是水平线缆在工作区的终端，信息插座宜按下列标准选用:

　　①单个3类线连接的4针信息插座用于基本型低速率信息传输系统;

　　②单个5类线连接的8针信息插座用于基本型高速率信息传输系统;

　　③两个3类线连接的4针信息插座用于增强型低速率信息传输系统;

　　④两个5类线连接的8针信息插座用于增强型高速率信息传输系统。

　　光缆连接的多媒体信息插座用于综合型高速率信息传输系统。一个给定的综合布线设计可采用多种类型的信息插座。信息插座应在内部做固定线连接。

　　为了在交叉连接处便于链路管理，不同类型的信号应规定在相应的线缆对上传输，并且

　　用统一的色标表示。为了适应语音、数据多媒体及监控设备的发展，语音及监控部分，应选

　　用较高类型的电缆;数据及多媒体部分应选用光绳;设计的水平线缆走向，应便于维护和扩充。
