如何辨别单模光纤和多模光纤

时间:2019-01-19 14:02 来源:菲尼特编辑部 作者:小菲 点击:

  多模光纤

  多模光纤(MulTIModeFiber):中心玻璃芯较粗(50或62.5μm),可传多种模式的光。但其模间色散较大,这就限制了传输数字信号的频率,而且随距离的增加会更加严重。例如:600MB/KM的光纤在2KM时则只有300MB的带宽了。因此,多模光纤传输的距离就比较近,一般只有几公里。

  单模光纤

  单模光纤(SingleModeFiber):中心玻璃芯很细(芯径一般为9或10μm),只能传一种模式的光。因此,其模间色散很小,适用于远程通讯,但还存在着材料色散和波导色散,这样单模光纤对光源的谱宽和稳定性有较高的要求,即谱宽要窄,稳定性要好。后来又发现在1.31μm波长处,单模光纤的材料色散和波导色散一为正、一为负,大小也正好相等。这就是说在1.31μm波长处,单模光纤的总色散为零。从光纤的损耗特性来看,1.31μm处正好是光纤的一个低损耗窗口。这样,1.31μm波长区就成了光纤通信的一个很理想的工作窗口,也是现在实用光纤通信系统的主要工作波段。1.31μm常规单模光纤的主要参数是由国际电信联盟ITU-T在G652建议中确定的,因此这种光纤又称G652光纤

单模光纤和多模光纤

  光纤颜色主要分为两类:

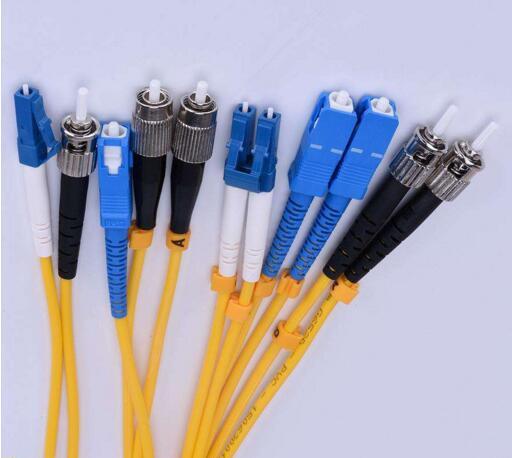

  单模光纤(Single-mode Fiber):一般光纤跳线用黄色表示,接头和保护套为蓝色;传输距离较长。

  多模光纤(MulTI-mode Fiber):一般光纤跳线用橙色表示,也有的用灰色表示,接头和保护套用米色或者黑色;传输距离较短.

  蓝色的不是什么万兆的!!!那只是非常规的颜色罢了

  如何辨别单模光纤和多模光纤

  在网络工程实施中,经常有菜鸟新手不知道如何分辨单模光纤和多模光纤

  首先我们要明白,单模光纤和多模光纤都是为了远距离高质量的传输网络信号来使用的。那之所以区分单模和多模,依据的是光在其内部的传播方式;光在单模光纤中是沿着直线进行传播,无反射,所以其传播距离非常远。而多模光纤则可以承载多路光信号的传送。

  其二,从外光上面来看,最常规的分辨方法就是;黄色的光纤线一般是单模光纤,橘红色或者灰色的光纤线一般是多模光纤。两者在缆芯的区别在于,多模的缆芯尺寸为50.0μm和62.5μm;而单模则是9.0μm。

  其三,我们上面看到的两张图光纤都是有LC接口的,那么除此之外,光纤还有非常丰富的接口选择。

  运营商里面光纤配线盘里面应用较多的FC接口。以及FTTB常用的ST接口。

  最常用的就是LC接口,比之其他所有接口体积缩小很多。在盒式交换机固定的单位面积里面容纳了更多的端口。两个LC在一起的光线跳线,称之为DLC。

  另外一种和LC一样的小型接口,不过更多的应用于光纤到桌面——MTRJ,把常见的双光纤一进一发做在了一个端口里面。
