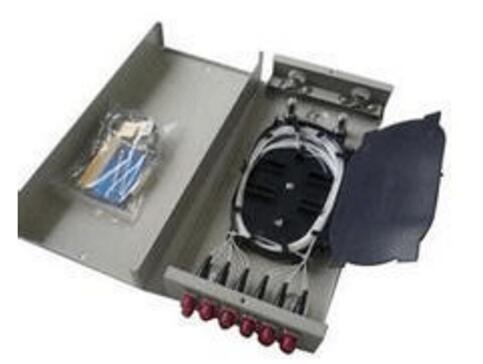

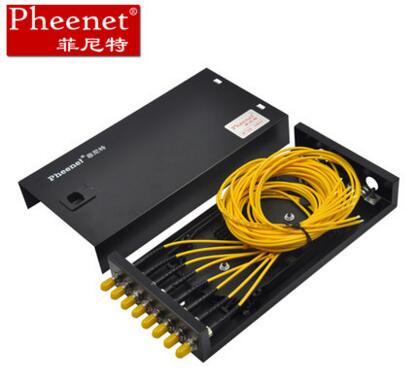

光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。光缆终端盒又叫光纤终端盒，很多工程商也叫光缆盘纤盒，光缆终端盒安装是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于室内光缆的直通力接和分支接续及光缆终端的固定，起到尾纤盘储和保护接头的作用。

　　光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备，适用于室内光缆的直接和分歧接续，并对光纤接头起保护作用。光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。

　　1、光缆终端盒安装的环境要求

　　a. 光缆终端盒不适合于在露天使用，如要使用，应采取保护措施。 b. 工作温度：室内型：-5℃~+40℃，室外型：-20℃~+60℃。 c. 储存温度:一25℃～+55℃ 相对湿度:不大于85%(30℃时) d. 气压:70～106kPa

　　2、使用寿命：

　　20年

　　3、主要功能

　　3.1 具有光缆引入、配线尾纤引出并固定和保护光缆、配线尾纤及其中光纤性能不受损伤的功能。

　　3.2 具有使光缆终端免受环境影响的功能。

　　3.3 具有使光缆金属构件与光缆终端盒壳体绝缘并能方便地引出接地的功能。

　　3.4 提供光缆终端的安放和余留光纤存储的空间,并使安装操作方便。

　　3.5 盒体能有足够抗冲击强度地固定,并具有不同使用场合的相应安装功能。

        3.6 必要时,应具有光缆分歧接续功能，功能要求。

　　4、结构

　　光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。

　　4.1 外壳

　　4.1.1 外壳应方便开启，便于安装。具有不同使用场合的安装功能。

　　4.1.2 当需要时，应有将光缆金属构件高压防护接地引出的装置。 4.1.3 当需要时，应具有标识和记录功能。

　　4.1.4 应具有安装在墙壁或铁塔的固定(卡具)装置。 4.2 内部构件。

　　光缆终端盒安装，内部构件应包括以下部分：

　　4.2.1 光缆和尾纤的固定装置：用于光缆护套、光缆加强构件和尾纤的固定，并使其性能不受影响。光缆金属构件之间、光缆金属构件与外壳及内部金属构件之间均应绝缘。

　　4.2.2 集纤盘：用于有顺序地存放光纤接头和余留光纤，光纤接头应牢固可靠地固定于集纤盘上。

　　4.2.3电气连接装置：用于光缆中金属构件的电气连通或断开。

　　4.2.4 高压防护接地装置：用于高压防护接地。采用高压防护接地装置，其与光缆中金属加强芯及金属护套相连的连接线的截面积应大于6平方毫米，其与地相连的连接端子的截面积应大于35平方毫米，接地处有明显的接地标志。

　　4.3 光纤接头保护件：光纤接头的保护可采用热收缩保护管、护夹等。

　　5、电气性能

　　5.1 绝缘电阻：光缆接头盒金属构件与光缆金属加强芯之间、光缆金属构件之间、光缆金属构件与地之间的绝缘电阻应不小于2*104MΩ[测试电压为500V(DC)]。

　　5.2 耐电压强度：光缆终端盒与光缆金属加强芯之间、光缆金属构件之间、光缆金属构件与地之间在15Kv直流电作用下1min，不击穿，无飞弧现象。

　　6、功能作用

　　接头盒的作用就是将两段光缆连接起来。终端盒是光缆的端头接入的地方，然后通过光跳线接入光交换机。因此，终端盒通常是安装在19英寸机架上的，可以容纳光缆端头的数量比较多。 接头盒的作用就是将两段光缆连接起来。终端盒就是将光缆跟尾纤连接起来起保护作用的。实际工作中终端盒可以作室内接头盒用但是很少将接头盒当终端盒用 用途不一样，1、交接箱可分为光缆交接箱和电缆交接箱.它们的作用都是用在用户前端配线用的。2、接续盒一般指的是光缆接续盒，也叫光缆接头盒，有些地方，尤其是广电系统又叫光接续包，它的作用是保护光缆接头不受到外界的损害。配线架也分为光缆配线架和电缆配线架，作用也像交接箱一样，但它是用于运营商的机房内。

　　7、应用

　　光缆终端盒作为信息传输的载体，以光纤硬件作为信息传输媒介，已然成为现代化通讯重要的支柱。光缆终端盒技术从理论提出到工程领域的技术实现，再到今天高速光纤通讯的实现，前后经历了几十年的时间，光纤通讯技术的诞生及深入发展是信息通讯史上一次重要的改革。

　　光缆终端盒广泛应用于市话、农话网络系统、数据、图象传输系统，CATV有线电视系列，用于室内光缆的直通力接和分支接续，起到尾纤盘储和保护接头的作用，采用冷轧钢板静电喷塑制成，设计结构合理，美观大方可将光缆加强芯固定在终端。

　　8、光缆终端盒安装要求

　　光缆终端盒是一个大众产品，价格低廉，性能高。光缆终端盒里面配有全面的安装零件，里面附有详细的施工说明书，其具体步骤如下：

　　8.1 打开盒盖，检查配件是否齐全。

        8.2 将光缆开剥好，留足光纤余长。

　　8.3 将光缆引入端口的铝夹箍上半片卸下，将开剥好的光缆从端口穿人，把光缆紧固在铝夹箍上，并把加强芯穿人固定夹子内，上紧螺丝并将多余的加强芯剪去。

　　8.4 检查光纤盘留板的引人——引出槽是否与光缆在一侧(终端盒只收容一根光缆的情况下)，如不在一侧；则将盘留板换个方向。从尾纤引出板上退下塑料尾纤夹头，并套在准备好待接的尾纤护套上。将尾纤通过引出板的孔引人终端盒内，尾纤穿进足够的长度后，将尾纤夹头塞进尾纤引出板的孔中夹牢尾纤。

　　8.5 光线纤芯与尾纤熔接后按图一所示进行盘留。如在一个终端盒内既有光缆与光缆的连接又有光缆与尾纤的连接（收容两根光缆的情况下），与光纤盘留板引人——引出不在一侧的光缆的纤芯的走向、及其与尾纤及另一根光缆中光纤的连接、盘留方式。
