数据中心网络综合布线需要着重注意的问题

时间:2018-12-03 15:04 来源:菲尼特编辑部 作者:小菲 点击:

  更改线路

  在综合布线施工过程中,经常有系统集成商或者总包商更改已设计好的电缆敷设路由。他们会与建筑机电设备安装商达成某种默契,有意将设备管线将进行路由变更,使得布线的路由受阻,造成缆线绕道而行的情况。这样,水平缆线的长度就可以增加20%~30% ,从而追加了投资,提高了利润。

  但由此造成了不良后果,因水平长度超过90m,甚至达到了100m。在验收的时候就会出现问题,不能通过。到了此时,生米煮成熟饭,难以挽回局面,但这却难不到那些“精明”的系统集成商。业主毫无办法,只能用低于原设计的布线等级要求的技术参数,去对现有的高端布线器件进行验收测试。比如,某一6类的永久链路的水平线缆长度超过了90m,那么验收的时候就用超5类的指标进行验收,这样传输性能就可以顺利通过了。

  这样做虽然使系统集成商提高了利润,却降低了信息点的应用等级,本来可以达到万兆或千兆的线路,现在却只能达到超5类的应用等级。

  系统集成商的这些为了自己的私欲而做的小伎俩,可算是综合布线施工中的劣迹。

  在综合布线工程中,所有的金属部位,如屏蔽布线电缆和接插件屏蔽层、金属管槽两端、室外缆线金属构件、保安单元、电源插座PE线、机架、机箱等都要做接地,进行保护。但是在综合布线施工时,由于施工人员的随意性,接地线就近找一个金属钢管或金属构件进行连接,把各系统的接地导线做成串连的方式连接到接地体,强电和弱电接地导线路由中相连,接地导线截面太细,接地线导通性不良或与接地端子间接触不好等。这样,会给设备和建筑物,甚至人的生命造成危害。

  正确的接地应该考虑到接地体的等电位和接地体的电阻值两个方面的因素。

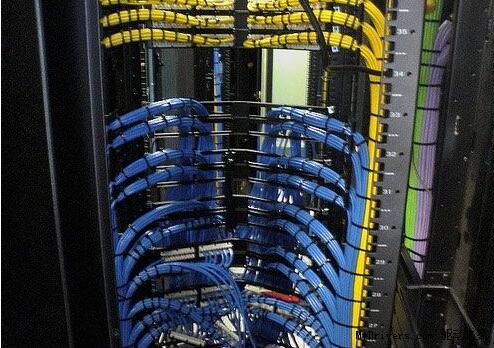

数据中心网络综合布线

  缆线受到挤压或承受拉力过大

  布线缆线在管槽中敷设时,没有按照管槽的利用率和弯曲半径的要求进行布放,而是将缆线紧紧地挤压在一起,尤其在拐弯处缆线还会溢出线槽。另外在缆线布放的过程中的弯曲半直径应该大于管线的弯曲半径要求,但未必会注意到这一点。因此,工人在布放缆线时,必然会加大拉力,甚至是死拽硬拉,这样缆线的对绞状态和内部结构必然遭到破坏。尤其是在水平缆线的布放时,因为在这部分的路由中线量大、路径长,更易受到施工的影响。规范对不同的管槽的利用率(25%~50%范围)与弯曲半径(缆线外直径的6倍~15倍)都有明确的规定,应该有效地执行。

  语音和数据业务使用不同线路

  考虑到成本的问题,很多公司以前都会在语音和数据业务中使用不同规格和类型的网线。语由于语音业务对于线路状况的要求并不很高,只要使用单根电线即可达标,所以为语音业务提供较便宜的线路就可以保证数据线路获得预算中较大部分的资金。

  总之,在工作开始之前,我们不能简单地假设语音服务仅仅需要使用旧式3类线就可以满足。如果需要为电话单独部署一条线路的话,就应该确保其性能可以达到支持数据线路的等级。

  没有对线路进行有效管理

  通常情况下,大家都会认为增加线路数量会给现有系统带来帮助。梯形机架的增加以及随之而来基于机架的线路管理等工作确实会导致运营成本上升。但也可以让日常维护工作变得非常简单。需要注意到,线路管理工作并不会因为项目最终安全完成而自动终止,当越来越多的线路被添加进来时,现实情况也会随之改变。因此,我们要坚持对线缆进行标识,按照颜色分类,或者采取一些其它类型的专门处理,确保在任何情况下都可以轻松地识别出相关线路。

  同轴电缆缠绕在了一起,因此导致线路受到了严重的电磁干扰,不能正常传输数据。

  不考虑实际距离的限制

  在开始布线之前,首先应该确认需要实现连接的距离和范围。以使用普通双绞线进行典型以太网布线为例,在千兆网络中的距离限制为100米。如果公司所选择的是万兆或者四万兆的技术,就要按照相对应的具体设计距离为标准。举例来说,如果公司打算在超过100米的距离上利用双绞线运行万兆网络,就必须选择6A或更高等级的网线。

  对新增线路未进行合理规划

  当我们需要在网络中使用以太网交换机来处理新增加的线路时,需要专门说明的是,在没有进行科学的合理规划之前,贸然使用以太网交换机就将给整个网络带来未知的因素和不稳定的风险。

  通常情况下,使用微型交换机的用户往往只需要增加一两个端口,所以并不需要对流量进行规划。而由于增加了额外端口的因素,就有可能会导致出现问题。如果新服务需要大量网络资源来支持,就要尽量避免出现瓶颈现象。

  除了以上提到的这些,在综合布线实施过程中还有许多在施工容易或故意出现的错误与问题,应该引起足够的重视。有些看来似乎是很小的问题,但产生的后果却难以想象。
