同轴电缆和双绞线有何不同

时间:2018-12-01 15:04 来源:菲尼特编辑部 作者:小菲 点击:

  同轴电缆和双绞线有何不同----同轴电缆介绍

  同轴电缆(Coaxial cable)内外由相互绝缘的同轴心导体构成的电缆:内导体为铜线,外导体为铜管或网。电磁场封闭在内外导体之间,故辐射损耗小,受外界干扰影响小。常用于传送多路电话和电视。同轴电缆的得名与它的结构相关。同轴电缆也是局域网中最常见的传输介质之一。它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体(一根细芯)外面,两个导体间用绝缘材料互相隔离的结构制选的,外层导体和中心轴芯线的圆心在同一个轴心上,所以叫做同轴电缆,同轴电缆之所以设计成这样,也是为了防止外部电磁波干扰异常信号的传递。

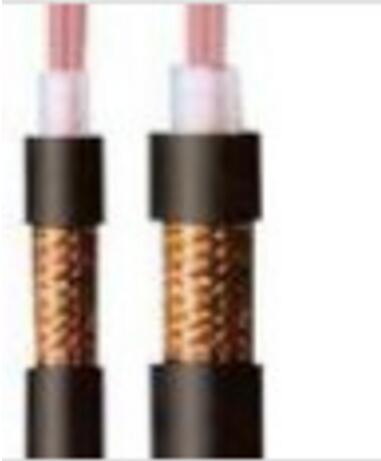

同轴电缆

  同轴电缆参数指标

  1、主要电气参数

  (1)同轴电缆的特性阻抗 同轴电缆的平均特性阻抗为50±2Ω,沿单根同轴电缆的阻抗的周期性变化为正弦波,中心平均值±3Ω,其长度小于2米。

  (2)同轴电缆的衰减 一般指500米长的电缆段的衰减值。当用10MHz的正弦波进行测量时,它的值不超过8.5db(17db/公里);而用5MHz的正弦波进行测量时,它的值不超过6.0db(12db/公里)。

  (3)同轴电缆的传播速度 需要的最低传播速度为0.77C(C为光速)。

  (4)同轴电缆直流回路电阻 电缆的中心导体的电阻与屏蔽层的电阻之和不超过10毫欧/米(在20℃下测量)。

  2、同轴电缆的物理参数

  同轴电缆是由中心导体、绝缘材料层、网状织物构成的屏蔽层以及外部隔离材料层组成.同轴电缆具有足够的可柔性,能支持254mm(10英寸)的弯曲半径。中心导体是直径为 2.17mm±0.013mm的实芯铜线。绝缘材料必须满足同轴电缆电气参数。屏蔽层是由满足传输阻抗和ECM规范说明的金属带或薄片组成,屏蔽层的内径为6.15mm,外径为8.28mm。外部隔离材料一般选用聚氯乙烯(如PVC)或类似材料。

  3、对电缆进行测试的主要参数

  (1)导体或屏蔽层的开路情况。

  (2)导体和屏蔽层之间的短路情况。

  (3)导体接地情况。

  (4)在各屏蔽接头之间的短路情况。

  同轴电缆和双绞线有何不同----双绞线介绍

  双绞线(twisted pair,TP)是一种综合布线工程中最常用的传输介质,是由两根具有绝缘保护层的铜导线组成的。把两根绝缘的铜导线按一定密度互相绞在一起,每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消,有效降低信号干扰的程度。

  双绞线一般由两根22~26号绝缘铜导线相互缠绕而成,“双绞线”的名字也是由此而来。实际使用时,双绞线是由多对双绞线一起包在一个绝缘电缆套管里的。如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆 ,但日常生活中一般把“双绞线电缆”直接称为“双绞线”。

  与其他传输介质相比,双绞线在传输距离,信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。

  双绞线优点

  输距离远、传输质量高。由于在双绞线收发器中采用了先进的处理技术,极好地补偿了双绞线对视频信号幅度的衰减以及不同频率间的衰减差,保持了原始图象的亮度和色彩以及实时性,在传输距离达到1km或更远时,图象信号基本无失真。如果采用中继方式,传输距离会更远。

  布线方便、线缆利用率高。一对普通电话线就可以用来传送视频信号。另外,楼宇大厦内广泛铺设的5类非屏蔽双绞线中任取一对就可以传送一路视频信号,无须另外布线,即使是重新布线,5类缆也比同轴缆容易。此外,一根5类缆内有4对双绞线,如果使用一对线传送视频信号,另外的几对线还可以用来传输音频信号、控制信号、供电电源或其它信号,提高了线缆利用率,同时避免了各种信号单独布线带来的麻烦,减少了工程造价。

  抗干扰能力强。双绞线能有效抑制共模干扰,即使在强干扰环境下,双绞线也能传送极好的图象信号。而且,使用一根缆内的几对双绞线分别传送不同的信号,相互之间不会发生干扰。

  可靠性高、使用方便。利用双绞线传输视频信号,在前端要接入专用发射机,在控制中心要接入专用接收机。这种双绞线传输设备价格便宜,使用起来也很简单,无需专业知识,也无太多的操作,一次安装,长期稳定工作。

  价格便宜,取材方便。由于使用的是目前广泛使用的普通5类非屏蔽电缆或普通电话线,购买容易,而且价格也很便宜,给工程应用带来极大的方便。

  同轴电缆和双绞线有何不同----传输特性区别

  同轴和双绞线的传输特性是由国标规定的,改变不了。如视频信号上边频为6M,对于2000米传输距离,SYWV-75-5电缆衰减为40db,即电压衰减100倍,1Vp-p的6M视频信号衰减到10mv,或80db微伏,在这个电平进行视频恢复,可以保证高信噪比。具有有线电视系统设计经验的工程师,对此十分清楚;对于非屏蔽双绞线,2km的6M衰减为92db,衰减将近4万倍,比75-5同轴电缆大52db(近400倍);

  同轴电缆和双绞线有何不同----工作原理区别

  同轴电缆把传输信号的电磁场全部限制在屏蔽层内部,不向外辐射,根据收发可逆原理,外界电磁场也不能穿过屏蔽层进入内部。

  同轴电缆由里到外分为四层:中心铜线,塑料绝缘体,网状导电层和电线外皮。电流传导与中心铜线和网状导电层形成的回路。因为中心铜线和网状导电层为同轴关系而得名。

  同轴电缆传导交流电而非直流电,也就是说每秒钟会有好几次的电流方向发生逆转。

  如果使用一般电线传输高频率电流,这种电线就会相当于一根向外发射无线电的天线,这种效应损耗了信号的功率,使得接收到的信号强度减小。

  同轴电缆的设计正是为了解决这个问题。中心电线发射出来的无线电被网状导电层所隔离,网状导电层可以通过接地的方式来控制发射出来的无线电。

  同轴电缆也存在一个问题,就是如果电缆某一段发生比较大的挤压或者扭曲变形,那么中心电线和网状导电层之间的距离就不是始终如一的,这会造成内部的无线电波会被反射回信号发送源。这种效应减低了可接收的信号功率。为了克服这个问题,中心电线和网状导电层之间被加入一层塑料绝缘体来保证它们之间的距离始终如一。这也造成了这种电缆比较僵直而不容易弯曲的特性。

  而同轴干扰产生原理是另一回事,双绞线不同了,它的信号传输电磁场,理论上是分布在无限空间。根据收发可逆原理,外部空间电磁场也可以直接进入双绞线。双绞线无法防止外界电磁场进入,但采用了螺旋扭绞的办法,让两条线接收到的信号“尽量完全一样”,并采用平衡差分信号处理技术,把这种完全一样的“共模信号”抑制掉。这里关键是双绞线的“平衡”特性,“平衡”一旦有差别,干扰便乘虚而入,外界物体也会影响平衡。工程上“平衡”是相对的,不是绝对的,电路的“共模抑制”性能是有一定范围的。这两项实际问题,决定了双绞线的抗干扰能力,是有限制的,整合网络布线规则中规定强干扰情况下,必须使用屏蔽双绞线,就是这个道理。

  同轴电缆和双绞线有何不同----作用区别

  双绞线是由两条相互绝缘的导线按照一定的规格互相缠绕(一般以顺时针缠绕)在一起而制成的一种通用配线,属于信息通信网络传输介质,可以降低信号干扰的程度,一根导线在传输过程中辐射的电波会被另一根线上发出的电波相抵消。双绞线过去主要是用来传输模拟信号的,但现在同样适用于数字信号的传输。

  同轴电缆从用途上分可分为基带同轴电缆和宽带同轴电缆(即网络同轴电缆和视频同轴电缆)。同轴电缆分50Ω 基带电缆和75Ω宽带电缆两类。基带电缆又分细同轴电缆和粗同轴电缆。基带电缆仅仅用于数字传输,数据率可达10Mbps。同轴电缆(Coaxial)是指有两个同心导体,而导体和屏蔽层又共用同一轴心的电缆。最常见的同轴电缆由绝缘材料隔离的铜线导体组成。
