如何判断接入的是百兆还是千兆网络?千兆网线

时间:2018-11-26 13:42 来源:菲尼特编辑部 作者:小菲 点击:

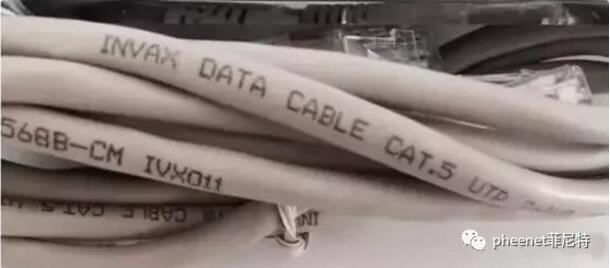

  一、千兆网线百兆网线有什么区别

  千兆网线指的是适用于千兆网络的网线,而百兆网线就是适用于百兆网络的网线,按具体的线材来分的话,一般千兆网线指的是六类网线超五类网线,百兆网线指的是五类网线。

  超五类网线一般是应用在百兆网线,实现桌面交换机到计算机的连接。超五类网线若作为千兆网线,需要的配件昂贵,成本比较高。当用于千兆网络时,直接选用六类线而不用超五类网线,六类网线可以兼容百兆的网络。

  如果百兆网络有升级千兆网络的打算,建议是选用六类网线布线,升级网络的时候不需要再重新布置网线。

  在百兆网络中,网线在传输网络信号的过程中,只运用到橙白--1,橙—2,绿白--3,绿--6,这4条线芯,也就说即使其他4条线芯不用,在百兆网络下也能传输网络信号。

  虽然理论上百兆网络也应该使用8芯网线以此来保持长距离的稳定传输,但目前来说,大部分的路由器仍然只有四个接触片来识别网线,也并没有在传输过程中造成很大的问题。

  而在千兆网络中,网线在传输网络信号时,是一定要运用到8条线芯的,网线的四条芯是不能达到千兆网络传输的同时收发,也就是四条芯只能实现千兆网络接收数据或者发送数据,这两者不能同时进行。在传输千兆网络的时候,也要选用千兆路由器(8个插口都有触片)。

菲尼特网线

  二、超五类和六类网线的区别

  超五类线:超5类具有衰减小,串扰少,相较5类具有更高的衰减与串扰的比值(ACR)和信噪比(StructuralReturn Loss)、更小的时延误差,性能得到很大提高。

  六类线:该类电缆的传输频率为1MHz~250MHz,六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量,它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准,最适用于传输速率高于1Gbps的应用。

  六类与超五类的一个重要的不同点在于:改善了在串扰以及回波损耗方面的性能,对于新一代全双工的高速网络应用而言,优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型,布线标准采用星形的拓扑结构,要求的布线距离为:永久链路的长度不能超过90m,信道长度不能超过100m。

  五类网线和六类网线最大的不同在于它们的内部结构和性能。

  超五类网线的内部结构只有4对双绞线的铜线。

  六类网线在里面结构上增加了十字骨架,主要是为了减少线对间的串扰,达到六类网线标准,大部分的六类网线都是有十字骨架的,少部分能达到六类标准的网线是一字骨架或者没有骨架。

  三、如何通过设备来区分是百兆还是千兆

  如下图,每个网口都有左右两个绿灯,左边亮表示100M速率,右边亮表示10M的速率,两个都亮表示连接的是1000M的设备。当然,交换机、网线、跟交换机连接的设备都支持1000M,这个1000M才会亮。

  四、百兆和千兆网线的交叉接法区别

  一端为:1橙白、2橙,3绿白、4蓝,5蓝白、6绿,7棕白、8棕(568B)

  另一端:1绿白、2绿,3橙白、4棕白、5棕,6橙,7蓝,8蓝白(不是568A)

  五、百兆网线和千兆网线的水晶头一样吗

  如果你用千兆网线,一定要用千兆水晶头。这个很多人会忽略,觉得水晶头是一样的。其实是有区别的,如图:左边百兆,右边千兆。大家可以看出来百兆和千兆在结构上也是有区别的吧。

  超五类网线和六类网线从规格上看,大小材质都是一样的。但超五类和六类网线的铜芯大小是不同的。

  超五类网线铜芯大小在0.45到0.51左右,而六类网线铜芯大小在0.52-0.58左右。六类网线的铜芯比超五类网线的铜芯要粗。因为两者的铜芯不同,导致了水晶头内部的洞口也有差异。

  六类网线的水晶头是错层排列,就是分两排,上面四根,下面四根.超五类网线水晶头是直线排列。

  百兆网线和千兆网线的水晶头制作方法一样吗? 答案是肯定的,方法完全一样。
