数据中心怎样布线

时间:2018-11-15 16:00 来源:菲尼特编辑部 作者:小菲 点击:

  数据中心是企业业务的命脉。没有它,一切都将停止。如果它出问题,业务运营也不可能幸免。有无数问题可能导致数据中心故障,尽管大多数人没有意识到这一点,而不恰当的数据中心布线就是其中的问题之一。但通过一些简单的规划和前期工作,就可以最大限度地提高数据中心布线的效率和可靠性。

  网线钳、水晶头‘、网线、交换机、服务器

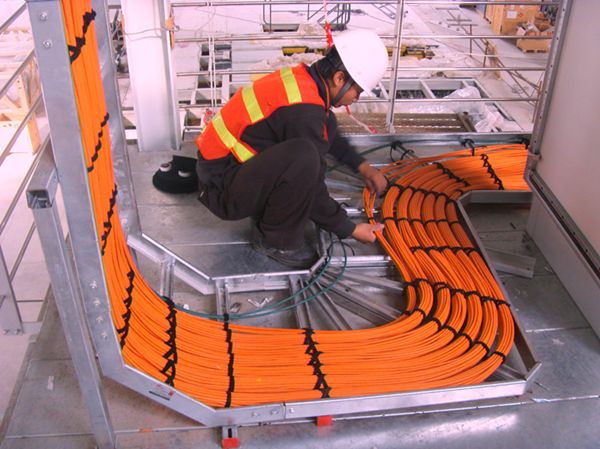

数据中心布线

  方法/步骤

  1、做好充分的准备,再付诸行动

  这是一个古老的格言,也是一个重要的格言。如果你不仔细测量线缆的话,不仅会弄得一团糟,而且会造成大量浪费。你可能会认为两英尺的线用不了多少钱,但是累计起来也是很大一笔钱。最后,通过反复仔细的测量,你会节省下不少时间和金钱,而且少了很多头疼的问题。

  2、标签

  如果不在线缆上贴标签的话,你少不了很多重复的工作。每条线在一端都应该有一个标签,即使是很短的线或者跳接线。为什么?想像一下你不得不做很多电路测试的情形吧。你手忙脚乱地拔掉了一些跳接线,然后需要将他们重新接回默认的位置,你可能早忘了哪根线往哪插。要避免这个问题,就要花一些时间在每一段做标签。确保你的标签系统是一致的。不要做一些令人费解的标签,这样也许会让你自己和别人都看不懂。

  3、不要在接头上吝啬

  不要因为便宜而图便宜,不要急于截断线缆。如果扭动线缆就会断掉连接的话,你需要重新做,你需要练习。你也许会认为你节省了时间和金钱。但是最后,你会遇到很多头疼的问题,因为你需要解决所有接头的问题。

  4、不要跳过测试

  在你搭好线之后,测试一下。不要接受所谓“星级通过”测试(勉强通过的测试)。如果不是百分之百地通过测试,你需要重新做。如果在接口处做了一些测试之后,线缆仍然没有通过测试,丢掉它吧。确保你使用的是质量测试工具(而且你非常清楚地知道如何准确地使用这个测试工具)。这样一个简单的步骤可以避免最终的额外返工。

  5、跳接线不要太长

  你的机架中有很多服务器,每个有一英尺左右。不要在这些服务器上接三英尺的跳接线——看上去很糟,而且非常低效。如果服务器之间的长度很奇怪,那么使用接口(和测试)技术去能很好连接彼此的跳接线。多余出来的长度,会给你带来线缆缠绕、扭结和混乱的难题。

  6、颜色代码

  这听上去可能有点过,但是所有跳接线和走线都使用同一种颜色。唯一可以打破这个规则的时候,是当你针对特定用途使用特定颜色的线的时候。但是不要随便挑选颜色。确保每个颜色都有一个用途,并且保持下去不要改变。这将简化走线避免问题。当然,这也会让你的数据中心看上去更清爽。

  7、购买更大尺寸的布线管

  不要购买现在你需要的尺寸的布线管。为将来做打算。你永远也不知道你还要增加什么,你将希望能够利用已有的布线管。如果你买了个一个刚刚好满足需求的布线管,就无法为将来做好准备了,买个大点的吧。

  8、让你的设计有利于布线

  当你制定数据中心计划的时候,一定要以一种“线缆友好”的方式。不要把机架放在一个不利于布线的位置。否则,你将在地上缠一堆线,或者从天花板上垂下线缆。谨慎规划,避免以后发生“灾难”。而且要为未来的扩展做好准备。额外的管道等等,比你想象的需要更多。

  9、将Cat5和电源线分开

  不要把Cat5和电源线混在一起。你也许认为不算什么问题,但电源线可能会给Cat5造成干扰。当然,把很多Cat5线绑在一切没有问题,但是接近电源线的话会有不良影响。不管怎样,一定要把电源和网络分开。

  10、保持线缆冷却

  你也许认为只有服务器需要冷却——但可是一个糟糕的假设。线缆也会变热,如果你有大量线缆,高温会带来灾难。设计数据中心的时候,要同时保持布线网络和服务器机架的冷却。

  布线往往被当作是完成之后才要想的事。如果你真的这么想,那么你会发现自己的布线网络就像是一大堆意大利面条,如果你前期会有一些规划的话,很多问题都是可以避免的。
