前几天我们发布了100米、300米远距离HDMI信号如何实现？有朋友问到关于其它线缆的使用，我们常常会使用不同的品牌设备，但是，各设备间使用的线缆又不同，到底选用哪种电脑，这让工程师很头疼。下面菲尼特就将工程中经常用到的线缆列了出来，以方便工程人员更好地选用线缆，本期我们就来了解常见线缆的用途。

　　一视频线：用来传输视频基带模拟信号的一种同轴电缆

　　1、SYV

　　全称为实心聚乙烯绝缘射频同轴电缆。S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯。通常用于模拟监控系统、可视对讲系统和有线电视系统中，用于传输视频信号。

　　SYV视频线的规格有：

　　SYV75-3，传输距离100-300米

　　SYV75-5，传输距离300-500米

　　SYV75-7，传输距离500-800米

　　SYV75-9，传输距离1000-1500米

　　SYV75-12，传输距离2000-3500米

　　2、SYWV

　　全称为聚乙烯物理发泡绝缘的同轴电缆，通常用于卫星电视传输以及有线电视传输、远距离可视对讲系统专用电缆，适合射频传输。

　　SYV与SYWV的相同点：

　　特性阻抗一样——75欧姆;

　　外层护套，屏蔽层结构，绝缘层外径，编数选择，材质选择，屏蔽层数等基本相同。

　　SYV与SYWV的不同点：

　　绝缘层物理特性不同：SYV是100%聚乙烯填充，SYWV也是聚乙烯填充，但充有80%的氮气气泡，聚乙烯只含有20%;

　　芯线直径不同：SYV电缆为0.78-0.8mm，SYWV电缆为1.0mm;

　　两种电缆的传输特性——传输衰减不同。

　　3、RG

　　全称为物理发泡聚乙烯绝缘接入网电缆，通常用于弱电视频图像传输或混合光纤同轴电缆网(HFC网络)中传输数据模拟信号等。

　　按用途可分为：基带同轴电缆和宽带同轴电缆。目前基带常用的电缆，其屏蔽线是用铜做成的网状，阻抗为50(如RG-8、RG-58等);宽带同轴电缆常用的电缆的屏蔽层通常是用铝冲压成的，特征阻抗为75(如RG-59等)。RG-58/59中RG是射频电缆系列的号码，RG加不同的数字来表示不同结构和性能的射频电缆。

　　最常用的有下列几种：RG-8或RG-11(50Ω)、RG-58(50Ω)、RG-59(75Ω)、RG-62(93Ω)。

　　RG线缆一般安装在设备与设备之间。在每一个用户位置上都装备有一个连接器，为用户提供接口。

　　接口的安装方法如下：

　　(1)细缆：将细缆切断，两头装上BNC头，然后接在T型连接器两端。

　　(2)粗缆：一般采用一种类似夹板的Tap装置进行安装，它利用Tap上的引导针穿透电缆的绝缘层，直接与导体相连。电缆两端头设有终端器,以削弱信号的反射作用。

　　4、AV

　　AV线是家庭音响中音频线(Audio Cable)和视频线(Video Cable)的简称，所以也叫音视频线。主要用于音响设备，家用影视设备音频和视频信号连接。

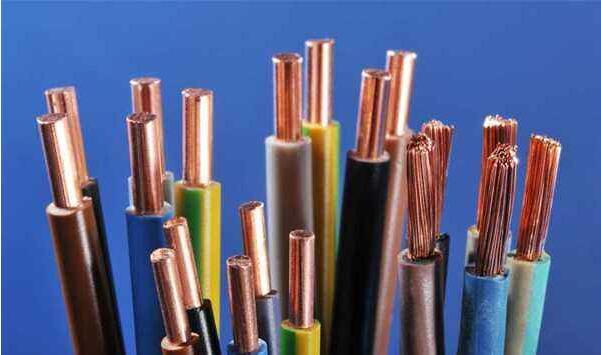

　　二电源线：是传输电流的电线，由外护套、内护套、铜丝组成

　　1、AVVR

　　全称为铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆。通常用于弱电电源供电使用。

　　2、RVV

　　全称为铜芯聚氯乙稀绝缘聚氯乙稀护套软电缆。RVV线，外观为圆型，芯数较多，而且2芯之间都有绞合。R代表软线，V代表绝缘体聚氯乙烯(PVC)。RVV电缆主要应用于电器、仪表和电子设备及自动化装置等不需要屏蔽的电源线、控制线及信号传输线。

　　常用的RVV线材型号有：RVV2*0.5,RVV2*0.75,RVV2*1.0。

　　AVVR与RVV的区别: AVVR与RVV是同一款线材。0.5平方以上的型号归为RVV(含0.5平方)，0.5平方以下的型号归为AVVR。

　　三音频线：用来传输电声信号或数据的线1、电话线

　　HYV为铜芯实心聚烯烃绝缘挡潮层聚乙烯护套市内通信电缆。常见规格有二芯和四芯，线径分别有0.4和0.5，若干地区有0.8和1.0。常见材料(导体)有铜包钢、铜包铝、全铜。其中，达到国家标准的只有采用全铜的电话线。通常用于通信工程布线，室内电话通信电缆系统布线之间的连接，语音通信系统之间主干线，程控交换机，电话，传真和数字电话。

　　通常型号有：HYV2x1/0.4 CCS、HYV4x1/0.4 CCS、HYV2x1/0.4 BC、HYV2x1/0.5 BC、HYV4x1/0.4 BC、HYV4x1/0.5 BC、HSYV 2x2x0.5 BC(备注：CCS为铜包钢、BC为全铜)。

　　2、音频线

　　音频连接线，简称音频线。市场上品质较好的音响线，制作材料主要有镀金、银、元氧铜。一般用于传输未放大的音频信号，例如电脑、VCD、DVD、收音机连接功放。音频线在布线时基本无需考虑，因为音源设备与功放经常放在一起，这些线都很短，后期配置即可。

　　音频线主要规格有：音频线 2×0.12²、音频线 71C、音频线 2×0.3²。

　　音频线的分类：

　　音频线：一套音频线经常是两根，分为左右两个声道，线的两端都是莲花头(RCA头)。

　　同轴线：用于传输多声道信号(杜比AC-3或者DTS信号)，与音频线类似，因信号量大，接头及线都比普通音频线粗一些，一般用于连接DVD机与功放机。

　　光纤线：也用于传输多声道信号(杜比AC-3或者DTS信号)，用于连接 DVD机与功放机。

　　话筒线：一种两芯的同轴线，用于连接功放与话筒。
