多次有朋友提到关于弱电工程的线缆用量估算，我们在弱电项目中时常需要估算线缆的用量，那么今天就来了解下这方面的内容。

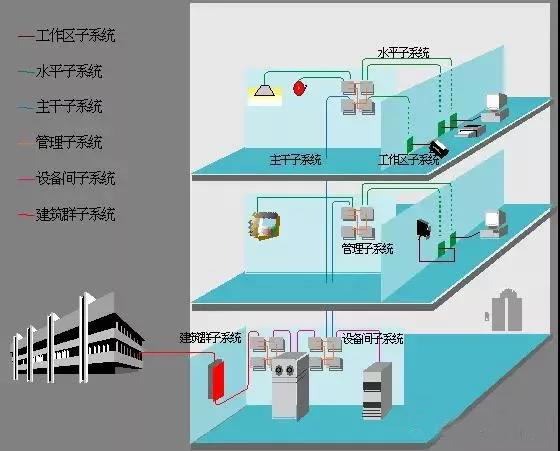

　　一、综合布线系统

　　1、 水平子系统，线缆用量计算方法：

　　电缆平均长度=(最远信息点水平距离+最近信息点水平距离)/2+2H(H-楼层高)

　　实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)

　　每箱线缆布线根数=每箱电缆长度/实际电缆平均长度

　　电缆需要箱数=信息点总数/每箱线缆布线根数

　　注：最远、最近信息点水平距离是从楼层配线间(IDF)到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间(IDF)的情形。

　　2、 主干子系统，铜线缆用量计算方法：

　　电缆平均长度=(最远IDF距离+最近IDF距离)/2

　　实际电缆平均长度= 电缆平均长度×1.1+(端接容限，通常取6)

　　每轴线缆布线根数= 每轴电缆长度/实际电缆平均长度

　　电缆需要轴数= IDF的总数/每箱线缆布线根数

　　注：最远、最近IDF距离是从楼层配线间(IDF)到网中心主配线架(MDF)的实际距离，主要取决于楼层高度和弱电井到设备间(MDF)的水平距离。

　　大对数电缆对数按照1：2(即1个语音点配置2对双绞线)计算，并分别选择25/50对电缆进行合理设计。100对大对数电缆一般不要选择，因施工较困难。

　　3、 主干子系统，光缆用量计算方法：

　　光缆平均长度=(最远IDF距离+最近IDF距离)/2

　　实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)

　　光缆需要总量=IDF的总数×实际光缆平均长度

　　注：最远、最近IDF距离是从楼层配线间(IDF)到网中心主配线架(MDF)的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。

　　光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。

　　二、有线电视系统

　　1、 星型布线计算法：

　　此方法定义为：所有的楼层分支分配器集中在弱电间内，从每个用户终端(插座)独立敷设一根射频电缆到相应的弱电间与分支分配器联接。

　　水平部分电缆(通常为RG6)，线缆用量计算方法：

　　电缆平均长度=(最远用户终端水平距离+最近用户终端水平距离)/2+2H(H——楼层高度)

　　实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取3)

　　电缆需要总数=用户终端总数x实际电缆平均长度 (米)

　　注：最远、最近用户终端水平距离是从楼层分配箱到最远、最近终端用户插座的实际距离，包含水平实际路由的距离，若是多层设置一个楼层分配箱则还应包含相应楼层高度。

　　主干电缆(通常为RG11/RG9)，线缆用量计算方法：

　　电缆平均长度=(最远楼层分配箱距离+最近楼层分配箱距离)/2

　　实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)

　　电缆需要总数=楼层分配间总数x实际电缆平均长度 (米)

　　注：最远、最近楼层分配箱距离是从楼层分配箱到卫星或有线电视中心机房(或延续放大器)的实际距离，主要取决于楼层高度和弱电井到有线电视中心机房的水平距离。

　　2、分支器串接布线计算法：

　　分支器串接法布线通常分为进户线缆、水平线缆、主干(垂直)线缆三部分。

　　A、进户部分电缆：(通常为RG6规格)，线缆用量计算方法：

　　电缆平均长度=(最远用户终端距离+最近用户终端距离)/2

　　实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取3)

　　电缆需要总数=用户终端总数x实际电缆平均长度 (米)

　　注：最远、最近用户终端距离是从分支器到最近的一个终端用户插座、最远的一个用户终端的实际距离。

　　B、水平部分分支电缆(通常为RG11)，线缆用量计算方法：

　　电缆平均长度=(最远分支器/终端电阻距离+最近分支器/终端电阻距离)/2

　　实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)

　　电缆需要总数=水平电缆总根数x实际电缆平均长度 (米)

　　注：最远、最近分支器距离是从楼层分配间的分配器箱到最远、最近分支器的实际距离，包含水平实际路由的距离，若是多层共享一个楼层分配器则还应包含相应楼层高度。

　　C、主干电缆(通常为RG12或RG11)，线缆用量计算方法：

　　电缆平均长度=(最远楼层分配箱距离+最近楼层分配箱距离)/2

　　实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)

　　电缆需要总数=楼层分配箱总数x实际电缆平均长度 (米)

　　注：最远、最近楼层分配箱距离是从楼层分配箱到卫星或有线电视机房的实际距离，主要取决于楼层高度和弱电井到卫星或有线电视机房的水平距离。

　　三、安全防范系统

　　1、电视监控系统

　　(1)视频电缆计算方法：通常选用SYV75-5规格。

　　电缆平均长度=(最远摄像机距离+最近摄像机距离)/2

　　实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)

　　电缆需要总数=摄像机总数x实际电缆平均长度 (米)

　　注：最远、最近摄像机距离是指从安防监控中心机房到离安防机房最远、最近摄像机的实际距离，(注意楼层高度)。当有群楼的长、宽、与主楼(标准层)的长、宽有较大差距时，要求按照群楼、主楼分别计算实际电缆平均长度。

　　(2)电源线缆计算方法：RVV2*1.0规格。

　　方式一：由于摄像机的分布较为分散(尤其是群楼)。因此建议按视频电缆长度的1/2～1/3计算。

　　方式二：按每8只摄像机敷设一根电源线缆：

　　电源线需要总数=(摄像机总数/8)*视频电缆计算中的实际电缆平均长度。

　　(3)、控制电缆计算方法：(云台+变焦摄像机)，RVS2*1.0规格。

　　电缆平均长度=(最远摄像机距离+最近摄像机距离)/2

　　实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)

　　电缆需要总数=摄像机总数x实际电缆平均长度 (米)

　　注：最远、最近摄像机距离是指从监控中心机房到离机房最远摄像机、最近摄像机的实际距离，(注意楼层高度)。当有群楼的长、宽、与主楼的长、宽有较大差距时，要求分别计算实际电缆平均长度。

　　2、防盗报警系统

　　(1)二芯报警线缆计算方法：RVV2*0.5规格。

　　线缆平均长度=(最远报警前端设备距离+最近报警前端设备距离)/2

　　实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)

　　线缆需要总数=前报警端设备总数x实际电缆平均长度 (米)

　　注：最远、最近报警前端距离是指从安防中心机房(或报警键盘、扩展模块)或到离机房(或报警键盘、扩展模块)最远、最近报警前端设备的实际距离，(注意楼层高度)。当有群楼的长、宽、与主楼的长、宽有较大差距时，要求分别计算实际电缆平均长度。

　　四芯报警线缆计算方法同上。RVV4*0.5规格

　　(2)、报警联网总线计算方法：

　　由于报警联网总线多数为一根(或一路)，少数为两根(路)或多根(路)，因此要求按实际的总线路由计算。

　　线缆需要总数= 实际总线路由长度×1.1+ 端接容限 (米)

　　注：端接容限=总线上需要联接的设备(通常是报警键盘、扩展模块)数量 * 6

　　四、背景音乐及紧急广播系统

　　1、 水平线缆计算方法：

　　水平部分线缆(通常为ZR-RVS 2*1.0)：

　　电缆平均长度=(最长水平距离+最短水平距离)/2+H(H—楼层高)

　　实际电缆平均长度=电缆平均长度×1.1+(扬声器端接容限)

　　电缆需要总数=水平电缆总根数(即广播分区数)x实际电缆平均长度 (米)

　　注1：最长、最短楼层水平距离是从楼层弱电间到最长楼层、最短楼层的实际距离。

　　注2：若在一个楼层(即一个广播分区)需要有两个扬声器回路，如酒店的客房(或办公楼的办公间)与公共走廊需分为两个回路，则上述的“电缆平均长度”应分别计算，然后再计算出“实际电缆平均长度”，并要注意此时的“水平电缆总根数(即广播分区数)”需“加倍”。

　　注3：扬声器端接容限=所测量水平距离楼层的扬声器数量*(客房或办公室取9，走廊取6);

　　2、主干电缆计算方法：

　　广播主干线缆(通常为ZR-RVS 4*1.0)，线缆用量计算方法：

　　电缆平均长度=(最远楼层分配箱距离+最近楼层分配箱距离)/2

　　实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)

　　电缆需要总数=楼层分配箱总数x实际电缆平均长度 (米)

　　注：最远、最近楼层分配箱(广播分区)距离是从楼层分配箱到广播中心机房的实际距离，主要取决于楼层高度和弱电井到广播中心机房的水平距离。

　　五、多媒体数字会议及扩声系统

　　由于本系统设备种类繁多，连接线的类型也多，但数量(长度)并不长，因此本系统的线缆计算方式，建议按照辅材的方式进行报价，并按系统设备总价的1.5～2%计算。

　　数字会议系统专用联接电缆应另行报价，计算数量为数字会议控制主机到放置主席机或代表机的实际距离*1.1+(端接容限，通常取3)。

　　六、楼宇设备监控系统

　　1、传感器、执行器的监控点到DDC箱的各类线缆计算方法：

　　通常有RVV2*1.0、RVS2*1.0、BVS2*2.5、RVVP2*1.0、RVV8*1.0(用于DDC箱到设备配电箱)等规格。

　　线缆平均长度=(最远监控点距离+最近监控点距离)/2 +H(H—楼层高度)

　　实际线缆平均长度=线缆平均长度×本DDC监控总点数×1.1+(端接容限，通常取3)

　　线缆需要总数=监控点总数x实际电缆平均长度 (米)

　　注：最远、最近监控点距离是从DDC箱到监控点或监控设备的实际距离。各种类别的线缆应分别计算。

　　若DDC箱安装在被控设备间内，如冷热源机房、空调机组、新风机组等设备间，则冷热源机房内的“实际线缆平均长度”可按15米计算(但要注意监控冷却塔的DDC安装位置);空调机组、新风机组等设备间内的“实际线缆平均长度”可按10米计算。

　　2、 DDC联网线缆计算方法：RVSP2*1.0规格

　　线缆需要总数=按照联网实际路由计算联网总长度×1.1+ DDC箱数量×(端接容限，取6)。
