布线知识:槽管的线缆铺设采用格形线槽的要求

时间:2018-10-09 14:09 来源:菲尼特编辑部 作者:小菲 点击:

  铺设活动地板的缆线时,活动地板内净空不应小于150㎜;活动地板内如果作为通风系统的风道使用时,地板内净空不小于300㎜。

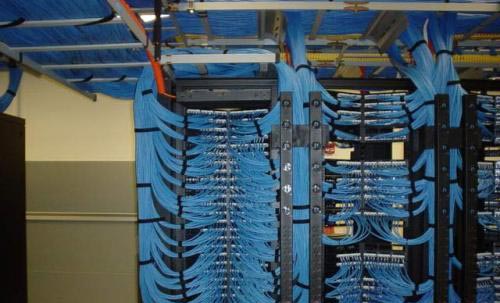

缆线布线

  (1)沟槽和格形槽必须勾通。

  (2)沟槽盖板可开启,并与地面齐平,盖板和插座出口处应采取防水措施。

  (3)沟槽的宽度宜小于600㎜。

  (4)铺设活动地板的缆线时,活动地板内净空不应小于150㎜;活动地板内如果作为通风系统的风道使用时,地板内净空不小于300㎜。

  (5)采用公用立柱作为吊顶支撑时,可在立柱中布放缆线,支柱支撑点应避开沟槽和线槽对应位置,支撑应牢固。

  (6)不同种类的缆线布线在金属槽内应同时槽分隔(用金属板隔开)布放。金属线槽拉线应符合设计要求。

  干线子系统缆线铺设支撑保护应符合下列要求:

  ◆缆线不得布放要电梯或管道竖井中。

  ◆干线通道间应勾通。

  ◆竖井中缆线穿过每层楼板的孔洞为矩形或圆形。矩形孔洞尺寸不宜小于300㎜×100㎜;圆形孔洞处应至少安装三根圆形钢管,管径不宜小于100㎜。

  (7)在工作区的信息点位置和缆线铺设方式未定的情况下,或工作区采用地毯下布放缆线时,工作区应设置交接箱,服务面积约为80平方厘米。
