综合布线系统的主要布线部件

时间:2018-09-25 14:49 来源:菲尼特编辑部 作者:小菲 点击:

  在综合布线系统工程中,选用的综合布线系统主要布线部件必须按我国通信行业标准《大楼通信综合布线系统》中的要求执行。

  笔者在上述标准中,对综合布线系统主要布线部件推荐采用的产品型号和规定如下所述:

  一、传输媒质

  综合布线系统常用的传输媒质有对绞线(又称双绞线)、对绞对称电缆(简称对称电缆)和光缆。

  1、对绞线和对绞对称电缆

  对绞线是两根铜芯导线、其直径一般为0.4mm~0.65mm,常用的是0.5mm。它们各自包在彩色绝缘层内,按照规定的绞距互相扭绞成一对对绞线。扭绞的目的是使对外的电磁辐射和遭受外部的电磁干扰减少到最小。对绞线按其电气特性的不同进行分级或分类。根据国外电气工业协会/电信工业协会(EIA/TIA)的规定,各类或各级的对绞线和对绞对称电缆的应用范围。

  2、光缆

  根据我国通信行业标准规定,在综合布线系统中,按工作波长采用的光纤是0.85μm(0.8μm~0.9μm)和1.30μm(1.25μm~1.35μm)两种。以多模光纤(MMF)纤芯直径考虑,推荐采用50μm/125μm(光纤为GB/T12357规定的A1a类)或62.5μm/125μm(光纤为GB/T12357规定的A1b类)两种类型的光纤。在要求较高的场合,也可采用8.3μm/125μm突变型单模光纤(SMF)(光纤为GB/T9771规定的BI.I类),其中以62.5μm/125μm渐变型增强多模光纤使用较多。因为它具有光耦合效率较高、纤芯直径较大,在施工安装时光纤对准要求不高,配备设备较少等优点,而且光缆在微小弯曲或较大弯曲时,其传输特性不会有太大的改变。

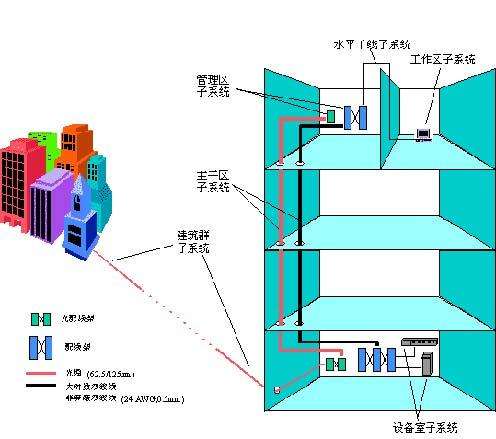

综合布线系统部件

  二、连接硬件(包括接续设备)

  连接硬件是综合布线系统中各种接续设备(如配线架等)的统称。连接硬件包括主件的连接器(又称适配器)、成对连接器及接插软线,但不包括某些应用系统对综合布线系统用的连接硬件,也不包括有源或无源电子线路的中间转接器或其它器件(如阻抗匹配变量器、终端匹配电阻、局域网设备、滤波器和保护器件)等。连接硬件是综合布线系统中的重要组成部分。

  由于综合布线系统中连接硬件的功能、用途、装设位置以及设备结构有所不同,其分类方法也有区别,一般有以下几种:

  1、按连接硬件在综合布线系统中的线路段落来划分

  ①终端连接硬件:如总配线架(箱、柜),终端安装的分线设备(如电缆分线盒、光纤分线盒等)和各种信息插座(即通信引出端)等。

  ②中间连接硬件:如中间配线架(盘)和中间分线设备等。

  2、按连接硬件在综合布线系统中的使用功能来划分

  ①配线设备:如配线架(箱、柜)等;

  ②交接设备:如配线盘(交接间的交接设备)和屋外设置的交接箱等;

  ③分线设备:有电缆分线盒、光纤分线盒和各种信息插座等。

  3、按连接硬件的设备结构和安装方式来划分

  ①设备结构:有架式和柜式(箱式、盒式);

  ②安装方式:有壁挂式和落地式,信息插座有明装和暗装方式,且有墙上、地板和桌面安装方式。

  4、按连接硬件装设位置来划分

  在综合布线系统中,通常以装设配线架(柜)的位置来命名,有建筑群配线架(CD)、建筑物配线架(BD)和楼层配线架(FD)等。

  综上所述,综合布线系统主要布线部件按其外形、作用和特点可粗略分为两大类,即传输媒质和连接硬件(包括接续设备)。
