　　我们做弱电工程的都需要规划机柜内的设备摆放顺序，如何做好网格机房机柜、机架内的空间规划呢？本文的思路大家可以参考一下。

　　正文：

　　一、规划说明

　　网格机房机柜、机架(以下简称机柜)均按照标准的42U机柜考虑，其中最上方的4U空间为光纤配线架专用，最下方的4U为110配线架专用，这两种配线架排布和打接时均按由上至下的先后顺序排列(如个别机柜中没有该类配线架则空间预留，不得占用);另外中间的34U空间为24口模块式配线架、理线器以及交换机的专用空间，该部分空间中24口模块式配线架及其相应的理线器占用下半部分，由上至下按照有线网络、设备管理网络、无线网络、有线电话的顺序排布;中间的34U空间的上半部分由交换机及其理线器占用，由上至下按照有线电话、无线网络、设备管理网络、有线网络的顺序排布;其中配线架、交换机以及理线器的具体占用空间和排列由施工单位自行安排，但24口模块式配线架的最大数量为8个，超出该数量则在下一台机柜中同步安装配线架、理线器和交换机。

　　二、具体设计

　　Ø 如有一个竖井存在两个或多个机柜，应将第一个机柜上打齐有线网络及电话，将设备管理网络及无线网络打到第二个机柜上。

　　三、网格机房机柜及机架安装金属底座及线缆固线方式

　　Ø 机柜采用下进线方式

　　机柜下方应安装金属底座，标准底座尺寸为(600*600*300)mm，要求在金属底座内预留的线缆应能环绕底座内空间一圈(均为1.5米)。底座边缘尺寸及颜色应与机柜相同。

　　Ø 机柜采用上进线方式

　　由于弱电井内的空间限制及甲方要求不能拆分网格机房的机柜应采用上进线方式。机柜底部不得用金属底座固定，机柜应平行紧凑放置，不得将机柜左右横梁固定，应在机柜底部安装滑轮便于前后移动。每个机柜上空应有独立的上进线预留空间，预留空间可以自行定制金属箱体或者安装宽桥架。机柜上空预留线缆应考虑前后移动机柜的距离，移动时上空线缆应随动。在金属箱体或桥架内预留的线缆应能环绕内空间一圈(均为2.0米)。

　　Ø 机柜内线缆固线方式

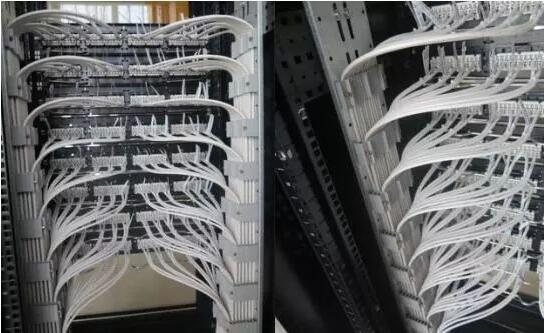

　　要求所有网格机房内的综合布线线缆应采用固线器方式固定线缆，要求固线器自上而下排线，左右均匀分线。

　　Ø 开放式机架安装及固线方式

　　由于弱电竖井空间的限制，应使用开放式机架。机架应选用落地式，便于左右移动，在网络机房内采用上进线方式，每个机架上空应有独立的上进线预留空间，预留空间可以自行定制金属箱体或者安装宽桥架。机柜上空预留线缆应考虑左右移动机架的距离，移动时上空线缆应随动。在金属箱体或桥架内预留的线缆应能环绕内空间一圈(均为2.0米)。配线架线缆应按照以上条款固线。
