前言：

　　信号地(SG)是各种物理量的传感器、信号源零电位以及电路中信号的公共基准地线(相对零电位)。

　　此处信号一般指模拟信号或者能量较弱的数字信号，易受电源波动或者外界因素的干扰，导致信号的信噪比(SNR)下降。特别是模拟信号，信号地的漂移，会导致信噪比下降;信号的测量值产生误差或者错误，可能导致系统设计的失败。

　　因此对信号地的要求较高，也需要在系统中特殊处理，避免和大功率的电源地、数字地以及易产生干扰地线直接连接。尤其是微小信号的测量，信号地通常需要采取隔离技术。

　　信号电路接地和电源接地的主要目的

　　1、保障人身和设备安全，防止电气装置绝缘损坏时外壳可能带电，人触及会有电击危险;

　　2、系统运行需要，如交流电力系统的中性点接地、直流系统中的电源正极或中点接地。

　　信号电路接地的目的：

　　保证信号具有稳定的基准电位。

　　为使电子设备工作时有一个统一的参考电位，避免有害电磁场的干扰，使电子设备稳定可靠的工作，电子设备中的信号电路应接地，简称为信号地。

　　信号接地与电源接地有什么区别?

　　电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者模块之间的通信信号的回流所流过的路径，一般来说信号地流过的电流很小，其实两者都是GND，之所以分开来说，是想让大家明白在布PCB板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差(可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰)，使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。

　　当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。所以将两者地在布线时稍微注意一下，就可以。一般来说即使在一起也不会产生大的问题，因为数字电路的门限较高。

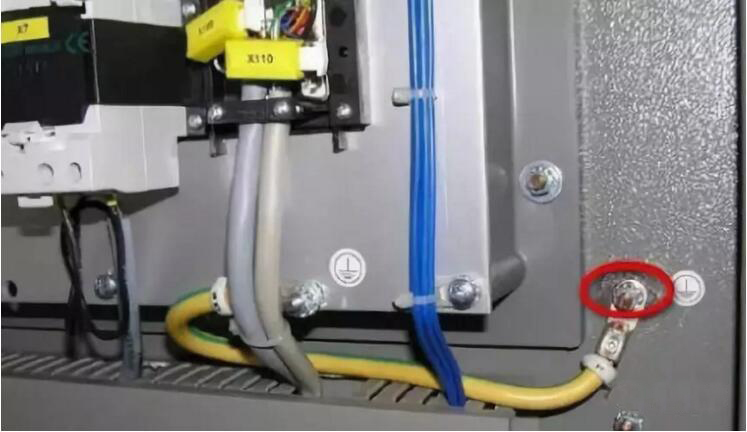

　　信号线屏蔽层接地方法及原理

　　屏蔽线的一端接地，另一端悬空。当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰，因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。两端接地屏蔽效果更好，但信号失真会增大。

　　请注意：两层屏蔽应是相互绝缘隔离型屏蔽!如没有彼此绝缘仍应视为单层屏蔽!

　　最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压;

　　而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。下面的规范是最好的佐证!

　　《GB 50217-1994电力工程电缆设计规范》——3.6.8 控制电缆金属屏蔽的接地方式，应符合下列规定：

　　(1)计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。

　　(2)除(1)项等需要一点接地情况外的控制电缆屏蔽层，当电磁感应的干扰较大，宜采用两点接地;静电感应的干扰较大，可用一点接地。双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。

　　(3)两点接地的选择，还宜考虑在暂态电流作用下屏蔽层不致被烧熔。

　　《GB50057-2000建筑物防雷设计规范》——第6.3.1条规定：……当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。

　　其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。2.双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地。此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。

　　如果是防止静电干扰，必须单点接地，不论是一层还是二层屏蔽。因为单点接地的静电放电速度是最快的。

　　但是，以下两种情况除外：

　　1、外部有强电流干扰，单点接地无法满足静电的最快放电。

　　如果接地线截面积很大，能够保证静电最快放电的话，同样也要单点接地。当然了，真是那样，也没有必要选择两层屏蔽。

　　否则，必须两层屏蔽，外层屏蔽主要是减少干扰强度，不是消除干扰，这时必须多点接地，虽然放不完，但必须尽快减弱，要减弱，多点接地是最佳选择。比如，企业中的电缆桥架其实就是外屏蔽层，它是必须多点接地的，第一道防线，减小干扰源的强度。内层屏蔽层(其实，大家不会买双层的电缆，一般是外层就是电缆桥架，内层才是屏蔽电缆的屏蔽层)必须单点接地，因为外部强度已经减少，尽快放电，消除干扰才是内层的目的。

　　2、外部电击和防雷等安全的要求。

　　这种情况必须要两层防护，外层不是用来消除干扰的，是出于安全的考虑的，保证人身和设备安全的，必须多点接地。内层才是防止干扰的，所以必须单点接地。
