监控怎么布线 监控布线的步骤 监控布线安装教程

时间:2018-09-04 16:02 来源:菲尼特编辑部 作者:小菲 点击:

  监控系统是安防系统中应用最多的系统之一,现在市面上较为适合的工地监控系统是手持式视频通信设备,视频监控现在是主流。 从最早模拟监控到前些年火热数字监控再到现在方兴未艾网络视频监控,发生了翻天覆地变化。在IP技术逐步统一全球今天,我们有必要重新认识视频监控系统发展历史。从技术角度出发,视频监控系统发展划分为第一代模拟视频监控系统(CCTV),到第二代基于“PC+多媒体卡”数字视频监控系统(DVR),到第三代完全基于IP网络视频监控系统(IPVS)。

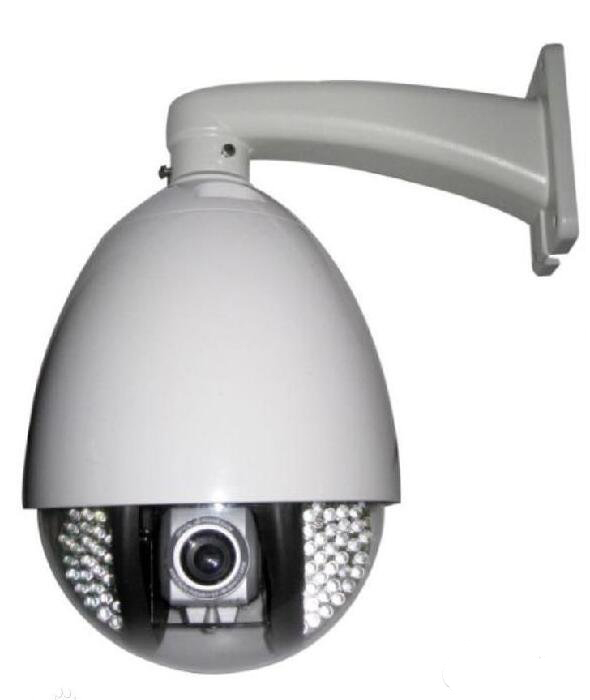

监控布线

  本文主要介绍一下监控布线的步骤以及安装教程和安装要求,一起来了解一下。

  监控布线安装要求:

  1、安装监控摄像头监控导线,其额定电压应不小于线路的工作电压;监控导线的绝缘应符合线路的安装方式和敷设的外部条件。监控导线的横截面积应能满足供电和机械强度的要求。

  2、安装监控摄像头线材时应尽量避免监控导线有接头。除非用接头不可的,摄像头其接头必须采用压线或焊接,监控导线连接和分支处不应受机械力的作用。空在管内的监控导线,在任何情况下都不能有接头,必要时尽可能将接头放在接线盒探头接线柱上。

  3、安装监控摄像头线材在建筑物内安装要保持水平或垂直。线材应加套管保护(塑料或铁水管,按室内配管的技术要求选配),天花板走线可用金属软管,但需固定稳妥美观。

  4、安装监控摄像头信号线不能和大功率电力线平行,更不能穿在同一管内。如因外部所限,要平行走线,至少要超过半米。

  5、安装监控摄像头报警机箱的交流电源应单独走线,摄像头不能和信号线、低压直流电线在同一条管理内,交流电线的安装应符合电气安装标准。

  6、安装监控摄像头报警机箱到天花板的走线要求加套管理入墙内或用铁水管加以保护,以提高防盗系统的防破坏性能。

  7、安装监控摄像头线管线材有明配和暗配两种。摄像头明配管要求横平竖直、整齐美观。

  监控布线的步骤_监控布线安装教程

  一、监控摄像头的安装:

  1、在目标范围的前提下,其安装高度:室内摄像头的安装高度以2.5~4m为宜,室外以3.5~10m为宜;电梯轿箱内安装在其顶部,与电梯操纵器成对角处,且摄像头的光轴与电梯的两壁及天花板成45度角合适。

  2、在线缆布设到位后,将监控摄像头全部接通电源、看看有无图像,有问题解决,然后在安装固定监控摄像头。

  3、如果环境有强电,要注意摄像头安装应与地绝缘隔离,才能避免干扰。

  4、如果监控摄像头不是红外一体的,则在挪动、安装监控摄像头过程中,尽量不要打开镜头。

  5、如有必要,室外安装监控时要采取防雷措施。

  6、摄像头安装时,一定要在比较牢固的墙面或地方。安装后才能做到防止监控画面抖动。

  7、调试红外灯要夜间进行才行。在夜间通过显示器调整红外灯照明位置。

  8、从监控摄像头引出线缆应留有1m左右余量、才能不影响监控摄像头的转动。

  9、红外一体摄像头,尽量避免直射光源,因为红外灯电源控制是根据安装在红外灯板上的光敏电阻来控制红外灯的工作电源开启与否的。

  10、红外摄像机视场内应尽量避免有全黑物体、空旷处、水等吸收红外光线的物体,CCD摄像机配套的红外灯是靠发射红外光在物体上反射到CCD摄像机镜头上成图像的,假如红外光被吸收或减弱,将会削弱红外灯的有效照射效果。

  11、必需保障红外灯的工作指标,如红外线灯的供电电源功率必需高于红外灯本身的工作功率等。一般的供电电源要达到2A,才能保证夜间红外灯的正常工作。

  12、安装过程中要留意不要用手摸镜头,CCD靶面,避免弄脏镜头。

  13.选用好的BNC头,这个非常关键。必免维修时麻烦。

  二、线路部分的安装:

  1、视频线:SYV75-3的视频线一般传输200米以内,75-5的传输400米以内,75-7的可传输800米;另外需要关注的是CCTV同轴电缆的质量,RG59U,RG6和RG11均要求是100%铜芯,及95%的铜质编织屏蔽层。线路环接的最大电阻不能超过15欧姆。间隔超过500米时就要考虑采用光缆传输。

  2、电源线:应选择阻燃电缆,尽量使用粗点的以减少电源的衰减。

  3、控制线:一般选用带屏蔽2*1.0的线缆,RVVP2*1.0。

  4、穿线管:一般情况用PVC管或PVC线槽即可,要地埋或防爆的工程应选用镀锌钢管(jdg管)。

  三、控制设备安装:

  1、控制台、机柜(架)安装位置应符合设计要求,安装应平稳牢固、便于操纵维护。机柜架)背面、侧面离墙净间隔应符合维修要求。

  2、控制室内所有线缆应根据设备安装位置设置电缆槽和进线孔,排列、捆扎整洁,编号,并有永久性标志。

  3、控制设备的工作环境安保系统的设备均要求安装在清洁的空调室内,并要求安装在19“的尺度机架上,设备之间应留有适当的空间,需使用强迫透风的风扇。

  4、保证监控室内电源火线、零线、地线按照规范连接。在监控中央设备(监视器、硬盘录像机、矩阵、视频分配器)开启的情况下,使用万用表交流电压档丈量以上设备外壳和连接摄像机的视频电缆接头对地电压。该电压越高越易造成摄像机视频输出部分损坏。当该电压不为零的情况下,要避免带电拔插视频电缆。
