完整的弱电施工图应该包含这10条内容,缺一不可

时间:2018-09-03 14:09 来源:菲尼特编辑部 作者:小菲 点击:

  作为弱电设计人员,规范的设计图纸更有助于项目施工,减少项目进行中的不确定因素,避免出错。同时作为项目负责人也需要一定看图基础,才能在项目进展中更好的沟通,那么,完整的弱电施工图应该包括哪些内容呢?

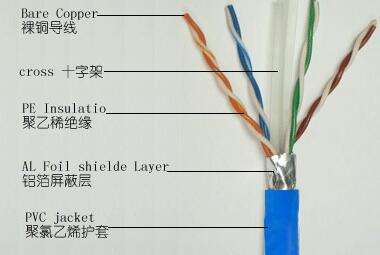

弱电施工图

  1、图纸目录

  先列新绘制图纸,后列选用的标准图或重复利用图。标明图纸内容、图号、图幅。

  2、设计说明及图例

  设计说明按各弱电子系统分别叙述。应说明设计的依据(原设计院的施工图和招投标文件)、遵循的标准,各子系统功能及配置概况、各子系统施工要求、设备材料安装高度、与各专业配合条件、各施工需注意的主要事项、接地保护内容,注明图纸中有关特殊图形、图例说明,对非标准设备的订货说明。

  3、设备材料表

  分系统罗列各系统的设备材料的选型规格、数量、品牌。

  4、系统图

  表现系统原理、系统主要设备配置和构成、系统设备供电方式、系统设备分布楼层或区域、设备间管路和线缆的规格、系统逻辑及连锁关系说明。对于楼宇自控系统,还需表现所监控的机电设备的工艺流程及监控点设置、监控点的类型(AI、AO、DI、DO)及供电等级、控制器的划分、相关的机电设备和电气控制箱编号等。

  5、平面敷设图

  分层表现该层上弱电相关设备的位置、标高、安装方式,线槽和管路的规格、走向、标高和敷设方式,线缆的规格、走向,弱电井的位置及井内设备材料布置示意,控制室的位置。

  6、弱电井,控制室布置平、剖面图

  表现弱电井内的设备、线槽、管路的布置,控制室内的操作台、显示屏、工作人员衣物柜的布置。明确弱电井内的电源要求、控制室内的装修要求和电源要求。由于弱电井内还有消防系统的设备,井内布置时需业主、监理、消防等相关方协商确定。

  7、室外管线图

  标明室外弱电管线的敷设方式、埋设深度、线路坐标、架空线路高度、杆型、各种管线的规格型号,与其他管线平行和交叉的坐标、标高,与城市或园区管网的衔接位置。

  8、设备配线连线图

  各系统外接线量复杂的设备需提供接线图,如楼字自控系统的控制器、门禁管理系统的控制器、停车管理系统、电视监控系统控制室内设备间连线。背景音乐控制室内设备间连线等等。外接线简单的可注明参见设备说明书,如摄像机、扬声器等的接线。

  9、电气接口图

  表现楼宇自控系统与电气控制箱的接口方式。

  10、安装大样图

  表现机房内设备的安装位置和安装方式。
