1、综合布线的组成

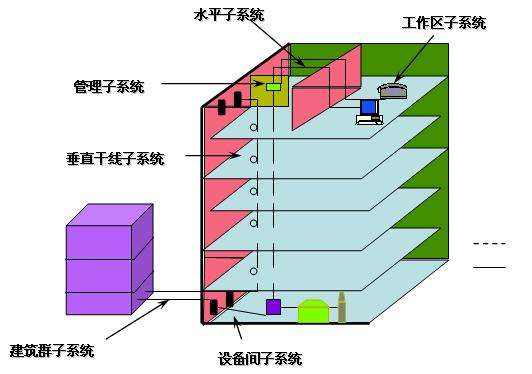

　　综合布线系统(Premise Distribution System)又称结构化布线系统(Structure Cabling System)，是目前流行的一种新型布线方式，它解决了常规布线系统无法解决的问题。常规布线系统中的电话系统、保安监视系统、电视接受系统、消防报警系统、计算机网络系统等，他们各自具有一套互不相连的系统，每个系统的终端插接件亦各不相同，当这些系统中的某一系统需要改变，将是极其困难的，甚至要付出很高的代价。相比之下，综合布线系统是采用模块化插接件，垂直、水平方向的线路一经布置，只需改变接线间中的跳线，改变集线器，增加接线间的接线模块，便可满足用户对这些系统的扩展和移动。综合布线由六个子系统组成，即工作区子系统(Work Area)、水平布线子系统(Horizontal Cabling)、垂直干线子系统(Backbone Cabling)、设备间子系统(Equipment Rooms)、管理子系统(Administration)和建筑群接入子系统(Premises Entrance Facilities)。综合布线系统采用标准化部件，和模块化组合方式，把语音、数据、图像和控制信号用统一的传输媒体进行综合，形成了一套标准、实用、灵活、开放的布线系统。提升了对弱电系统平台的支撑。

　　2、水平布线子系统

　　水平布线子系统是指从工作区子系统的信息点出发，连接管理子系统的通信中间交叉配线设备的线缆部分。由于智能大厦对通信系统的要求，需要把通信系统设计成易于维护、更换和移动的配置结构，以适用通信系统及设备在未来发展的需要。水平布线子系统分布于智能大厦的各个角落，绝大部分通信电缆包括在这个子系统中。相对于垂直干线子系统而言，水平布线子系统一般安装得十分隐蔽。在智能大厦交工后，该子系统很难接近，因此更换和维护水平线缆的费用很高、技术要求也很高。如果我们经常地对水平线缆进行维护和更换的话，就会打扰大厦内用户的正常工作，严重者就要中断用户的通信系统。由此可见，水平布线子系统的管路敷设、线缆选择将成为综合布线系统中重要的组成部分。因此电气工程师应初步掌握综合布线系统的基本知识，从施工图中领悟设计者的意图，并从实用角度出发为用户着想，减少或消除日后用户对水平布线子系统的更改，这是十分重要的。

　　2.1 水平布线子系统在施工前的准备

　　水平布线子系统的水平管路在综合布线系统中所占的比例最大，若与其它专业管路处理不当，就会给电气施工带来极大的不便，水平布线子系统的管路在预埋前，电气工程师应认真作好图纸会审工作，并向工人做好技术交底，尽量避免与其它专业管路交叉重叠，发生矛盾。可利用AutoCAD绘出三维大样图，在大样图上注明其它专业管路的走向、标高以及各种管路的规格型号，制定出最优敷设管路的施工方案，满足管线路由最短，便于安装的要求。目前水平布线有三种方法：钢管暗敷设法、吊顶内走线槽，线槽至信息点之间采用钢管连接方法、地面线槽暗敷设法，其中地面线槽暗敷设法适用于较高档的智能大厦。大厦内布置的信息点密集、大开间需要打隔断的办公场所，它的特点是投资比较大，工艺要求高，施工比较困难。

　　2.2 地面金属线槽在施工中应注意的问题

　　地面金属线槽布线是为了适用智能大厦弱电系统日趋复杂，出线口位置变化不定，而推出的一种新型的布线方式。地面金属线槽分为单槽、双槽、三槽和四槽，规格有50×25、70×25、100×25、125×25。地面金属线槽敷设时，电气专业应与土建专业密切配合，结合施工图出线口的位置，线槽的走向，确定分线盒的位置。线槽在交叉、转弯或分支处应设置分线盒，线槽的长度超过6米时，应加分线盒。设备间配线架、集线器、配电箱等设备引至线槽的线路，用终端变形连接器与线槽连接。线槽每隔2米处设置固定支架和调整支撑，并与钢筋连接防止移位，如图2所示。线槽的保护层应达到35mm以上，线槽连接完后应进行整体调整，请测量工用水准仪进行复核，严禁地面线槽超高。连接器、分线盒、线槽接口处应用密封条粘贴好，防止砂浆渗入腐蚀线槽内壁。在连接线槽过程中，出线口、分线盒应加防水保护盖，待底板的混凝土强度达到50%时，取下保护盖换上标识盖。施工中，工人应用钢锉对金属线槽的毛刺锉平，否则会划伤双绞线的外皮，使系统的抗干扰性、数据保密性、数据传输速度降低，甚至导致系统不能顺利开通。

　　2.3 水平布线子系统对接地的要求

　　综合布线系统采用屏蔽措施时，应保证有优良好的接地系统，可单独设置接地体，接地电阻≤4Ω;采用联合接地体时，接地电阻≤1Ω。综合布线系统所用屏蔽层必须保持连续性，并保证线缆的相对位置不变，屏蔽层的配线设备端应接地。各层配线架应单独布线到接地体，信息插座的接地利用电缆屏蔽层与各楼层配线架相连接，工作站弱电设备的金属外壳与专用接地体单独连接。采用钢管或金属桥架敷设线缆时，钢管之间、桥架之间、钢管与桥架之间应做可靠连接，并做跨接地线。综合布线系统有关的有源设备的正极或金属外壳，干线电缆屏蔽层均应接地。若同层内有均压环(高于30米及其以上，每层都应设置)时，应与之连接，使整个建筑物的接地系统组成一个笼式均压网。良好的接地可以防止突变的电压冲击对弱电设备的破坏，减少电磁干扰对通信传输速率的影响。

　　2.4 水平布线子系统的拓扑结构

　　星型结构是水平布线子系统最常见的拓扑结构，每个信息点都必须通过一根独立的线缆与管理子系统的配线架连接，每个楼层都有一个通信配线间为此楼层的各个工作区服务。为了使每种设备都连接到星型结构的布线系统上去，在信息点上可以使用外接适配器，这样有助于提高水平布线子系统的灵活性。

　　2.5 水平布线子系统的距离限制

　　水平布线子系统要求在90m的距离范围内，这个距离范围是指从楼层接线间的配线架到工作区的信息点的实际长度。与水平布线子系统有关的其它线缆，包括配线架上的跳线和工作区的连线总共不应超过90m。一般要求跳线长度小于6m，信息连线长度小于3m。
