通信机房电源“防掉电”的八项注意

时间:2018-08-21 13:53 来源:菲尼特编辑部 作者:小菲 点击:

  引言:

  如何在通信电源专业的日常维护管理工作中实现通信机房电源“防掉电”?我们通过实践总结了八项注意:

  一、在用电源设备割接防中断

  对于某些公司而言,由于通信机房内电源线与信号线分开敷设和改、扩建工程的需要,实施在用通信设备不停电割接达160多次,平均全年的工作日约两天一次割接。

  根据集团公司下发的运维[2004]69号“关于印发《中国电信通信电源割接技术要求》的通知”,我们的做法是:

  1、营造割接氛围

  对一个电信运行商来说,电源割接几乎天天有。但是对某一个局(站)来说,电源割接不是经常的。割接前良好的割接氛围才是顺利割接的基础。

  (1)至少要提前3天以上,按重要性和可能影响的范围,报告相关的领导和有关交换、数据、传输等部门,做好有效沟通,进行相应的备份和割接时段的观察。

  (2)认真做好各项割接的准备工作。如编写割接实施步骤,准备割接材料、工具、仪表乃至消防器材、照明等各个细节;核对线缆、图纸,进行排摸和做好标记;对汇流排、电缆线桩头、设备外壳、工具手柄等进行绝缘处理,以免事故。这种准备过程,对新手是个学习过程,了解一次割接所要做的这些仔细的准备,对老职工也是提醒,任何割接千万不能马虎。

  根据以往的经验,在做割接准备的时候,有时会扩大割接准备内容,把割接的工作提前做,这很危险;或者缩小割接准备内容,把准备工作放到割接时做,造成割接压力过大,这都是不允许的。

  (3)召开割接准备会议。每个人都要了解割接的内容和自己所担当的工作,都要做好割接的技术准备和思想准备。在割接前,把可做可不做的公事、私事放到割接之后做,以免分心。对于疑难、复杂的割接动作,可以预演,确保割接成功。割接要有现场指挥,但是更要有个施工、维护、监理、管理、厂商等人员组成的团队。我们说“割接氛围”的核心是建立在这些有关人员基础上的。

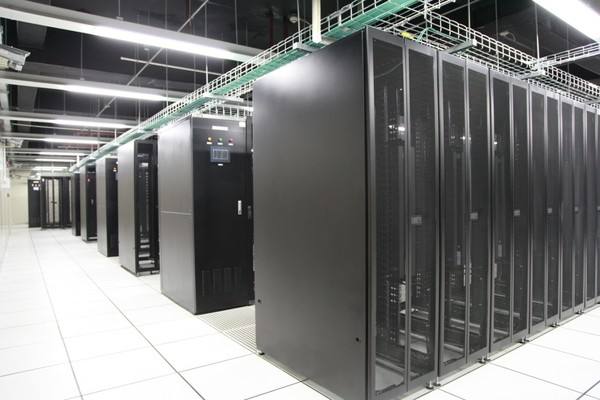

通信机房

  2、建立割接制度 。

  割接制度涉及的内容包括:

  (1)勘察设计、施工操作、工程验收等的条款必须符合安全、方便实施的原则。

  (2)明确各方面职责。

  (3)对割接时间、地点、部位、准备工作、影响范围、审批流程、割接步骤、应急方案、实施人员、善后工作等应有严格规定。

  (4)割接所涉及的设备技术状况必须良好。

  (5)割接要实行以下避让:

  业务高峰时段(重大割接一般在23:00以后)。

  重大通信保障。

  其它专业安排重大技术措施(如网络优化、升版等)。

  灾害性天气(如台风等)

  (6)施工资质:

  实施割接的施工队伍有相应资质的合格服务供方。

  实施割接人员具有相应资质的操作证书和接受消防培训证明。

  割接中如有烧焊操作时,必须具备施工证书和动火证。

  (7)无论割接工程的主管是何部门,如果维护部门发现割接工程中存在重大缺陷,无论在方案阶段、准备阶段或实施阶段均具有“一票否决”的职责。

  上述制度具体实施时,先在内部管理网上进行割接公示,相关部门确认,施工和维护班组的上级管理人员到场,根据书面割接步骤施工和维护人员监护进行割接。

  3、掌握割接要领

  在割接进行时应掌握五大要领:

  (1)割接的每个操作步骤必须分三步实施。第一步验证是否可以进行操作,第二步实施操作,第三监护认可操作。一个实施过程完成后,方可进行下一步操作。

  (2)验证原则:上线或者上熔丝,先测量电压,一般为等电位时方可进行操作;下线或者下熔丝先测量电流,一般为零电流方可进行操作(特殊情况除外)。

  (3)新旧交流系统割接,先下旧电,后上新电,防止交流短路。

  (4)新旧直流系统联接,两者之间压差调整,一般应小于0.5 V。

  (5)直流割接,上线应先正后负,下线为先负后正。

  电源割接是人的个体行为,仪器仪表只能起辅助作用。因此,主要割接人员和主要监护人员在进行割接操作时,必须思路清晰,动作果断。具体说是要求高效、简约,不留任何后遗症。其间任何小差错如随身的钥匙圈、小刀等都会酿成大祸。尤其是重大割接只许成功不许失败。

  二、直流二、三级配电柜的防中断

  1、调换二、三级直流配电柜中排式紧密安装的热偶式交流开关。

  由于负载路数多,在传输/数据机房的直流配电柜中,一排排紧密安装的各类规格的开关,大都是热偶动作的交流开关。经过几年的正常工作后,其中中央位置的开关,会严重偏离正常的脱钩电流值,发生无规律的开关跳闸,造成某个传输方向中断。而且发现6A容量的开关,在2A时亦会有跳闸的。

  为此我们怀疑是否因为热偶式交流开关的工作原理所造成的现象,于是我们将热偶式交流开关与液压式(容量6A)的直流开关通过大量实验进行比较:

  由于热偶式开关过载脱扣是采用双金属片通电发热弯曲产生的,与通电电流大小成比例关系,当通电电流过载引起双金属片弯曲就会带动脱扣机械动作。当使用环境温度比较高时,很容易由于双金属片受热变形引起脱扣整定电流值的偏离,特别用在直流电路时,热量积聚更加严重,如再加上紧密安装而无法发散,在开关的额定容量内也发生脱扣就很正常了。

  因此我们对二、三级直流配电柜直流配电开关的明确规定,必须采用液压电磁式开关,从根本上解决了二、三级直流配电柜的中断问题,几年过去了,这类问题没有出现反复。

  三、交流配电柜的防中断

  1、在同一交流母排上,容量大小相差悬殊的开关严禁一排紧密安装。

  在我们的运行实践中,有一些非标的交流开关柜,在同一个交流母线下紧密装了大小容量不同开关。由于小容量开关短路容量小、体积小,紧紧地靠在大分路开关的旁边,万一小开关负载端短路极易造成小开关拉电弧,造成大分路开关亦拉电弧 ,而影响大分路开关的供电。

  2、检查各级交流熔丝是否按设计要求匹配。通信用交流开关要采用质量有保障的品牌产品。

  四、定期检查主电池、UPS电池、油机起动电池的剩余容量

  这三类电池平时是待命状态,而要使用的时候,电池的容量一定要确保。对这三类电池,一定要有最近一次的(间隔时间不大于维护规程的规定)剩余容量检测记录,以明确万一断电,电池能支持多久。对油机电池,可以根据维护规程进行充电。当油机起动时,电池24V的工作电压降低至15V,持续2秒,可视为失效。

  五、消除UPS设备带来的交流谐波失真

  电信公司使用UPS的场合,都是十分重要的场合。而前几年安装的UPS大部分都是六相可控硅整流,而且没有消除谐波的滤波措施。给我们带来的问题是:

  1、交流系统不稳定。当市电中断,采用应急油机发电时,由于柴油发电机组的阻抗大于市电阻抗,而造成油机带不动大容量的UPS,或者使用油机时由于谐波的原因,UPS工作不稳定。当然加大油机容量,或者采用燃汽轮机发电机组,亦可解决这个问题,但是投资太大。

  2、增加电费成本开销。我公司安装了UPS的某大楼,在市电交流回路上测得总电流为574.2A,基波电流为549.0A,说明谐波的存在造成总电流有效值增加了24A,每年多付许多电费。

  3、增加电力电容柜的故障

  根据我们对市区发生电力电容柜故障的46个局,从2003年8月至2004年8月的统计:

  统计说明,对谐波电流来说电力电容是个低阻抗,不仅造成与电力电容回路有关的器件大量损坏,而且影响系统功率因数的正常补偿。

  4、由于谐波电流的存在,增加电力变压器的铜损、铁损,影响使用寿命。

  5、由于谐波电流的存在,减少了使用交流电源的各类仪表的测量精度。

  6、由于谐波电流的存在,各级开关保护因谐波的干扰而增加误动作的概率。

  为此必须加装谐波滤波器,以消除UPS设备带来的交流谐波失真,从我们使用的情况来看系统稳定、效果良好。但是此项措施必须论证科学,方案可靠,不能由于加装滤波器而造成其它问题。

  六、充分进行供电安全评估和建立健全供电应急预案

  我们对在用局站进行供电安全评估并且建立有效的供电应急预案。供电安全评估围绕通信供电系统设备、设备安装工程质量水平、运行维护水平、与保障安全供电相关的环境系统、人力资源和管理系统等五个方面,通过打分的方式对普通站点进行详细的评定。除此之外对部分长途、交换和传输的枢纽局站设备加入个性化的评估内容,如针对电信大楼大量使用UPS情况在供电安全评估中突出谐波影响和治理方面内容,针对一些局站安装关键传输/数据设备的情况在供电安全评估中则突出对这些设备的受电方面的检查。通过安全评估,使我们能全面核查该局站供电的安全可靠性,及时发现日常维护中所不能发现的问题。

  应急预案的编制情况也直接到影响“防掉电”工作的成败。特别是在进行应急处理时能够在事前明确时限要求、处理流程、操作人员、操作步骤与厂商支撑等方面要求,在实际应对紧急事件时,就能做到“手中有粮,心中不慌”。根据以往的案例,我们着重对市电中断、重要通信交流配电设备拉弧、直流供电系统瘫痪、UPS电源供电系统瘫痪、高温季节空调异常故障、动力监控平台瘫痪等编制了公司层面应急预案,同时要求各基层单位也能按照要求形成对所辖局站动力设备的应急措施。通过两个层面的有机配合,并经常演练,就能在遇到威胁供电安全的紧急事件时,确保通信局站的“防掉电”。

  如在2005年麦莎和卡努台风影响上海时,某电信局发生大量局站市电供电中断,光靠其配备的柴油机组无法保证供电的情况。根据市电中断应急预案,公司紧急调度电源中心和部分基层电信局移动发电机组对其进行了应急供电,保证通信网络的安全运行,从而通过应急预案的实施验证了预案的可行性。

  七、完善电源集中监控系统和障碍处理流程

  电源集中监控的根本目的是改变旧有的分散值守维护模式为集中维护,提高设备维护管理水平,为电源空调设备维护服务。因此对集中监控系统来说,如果独立于设备维护之外,就会逐渐失去存在的意义。只有充分发挥电源空调集中监控系统的作用,并使之与电源空调日常维护工作紧密结合,才能抓紧抓实电源空调设备维护工作。集中监控系统应该对电源空调的设备维护提供以下几个方面功能:告警和障碍处理功能,数据分析功能,工作监督功能。而结合这几个功能块合理安排工作流程,就能事半功倍的发挥监控系统的最大效益。

  因此,在日常维护管理工作中我们依靠集中监控系统:

  1、进行电源空调设备的告警处理和障碍修理。

  2、收集大量运行数据进行节能和智能管理,如设备满载运行,超年限使用是否符合节能要求等。

  3、对电源空调维护工作进行监控,如油机是否定期试机等。

  4、检查局站无人值守流程是否正常运转。如:在无人机房摸拟实际告警,考查监控平台告警确认、分析、报修、修理人员到现场等整个过程。

  有完善的监控系统,就可以及时了解电源设备的运行状况。一旦发生电源故障,就可以及时派员抢修。必要时抢修人员可以根据轻重缓急向上一级获取技术支持,乃至厂方24小时×365天的技术支持。这个过程是否畅通,反映了障

  碍闭环处理的沟通程度,尤其是厂方的支撑更要确保。
