前言：

　　大型网络视频监控如何组网？网络架构如何组成？本篇重点讨论一下网络视频监控系统组网方式。

　　一、网络监控传输方式

　　网络高清传输系统主要有以下几种传输方式：

　　1、短距离网线传输：网线 网络交换机;

　　2、中长距离光纤传输：光纤收发器 网络交换机 网线 ;

　　3、中长同轴传输：同轴线缆(双绞线、电源线)、网络同轴传输器;

　　4、短距离电力传输：在一个电表下传输，通过电力猫设备传输网络;

　　5、混合传输系统：摄像机集中了网线、同轴线、双绞线、电力线传输模块，可以任意方式组网传输高清;

　　6、中远距离光纤EPON传输：epon光纤接口网络摄像机 ONU设备 光分路器等设备;

　　7、无线AP传输：在无法布线，布线不方便的传输线路采用无线AP方式传输高清，电梯监控、野外远距离监控等特殊场合用的比较多;

　　二、中小型规模网络架构设计

　　中小型规模的视频监控系统功能相对简单，以视频图像存储、预览、回放功能为主，监控点数量在数百路左右。

　　网络构架采用两层架构，以100M口交换机作为接入层，实现前端IPC的接入，通过1000M链路接入1000M汇聚交换机，视频综合主机作为汇聚层视频交换的核心。监控中心存储设备直接挂载在视频综合主机的网口上，管理服务器、管理电脑接入汇聚层交换机千兆网口，充分利用视频综合主机全千兆网络交换功能，也有利于降低中小规模视频监控系统的建设成本。

　　三、大中型规模网络架构

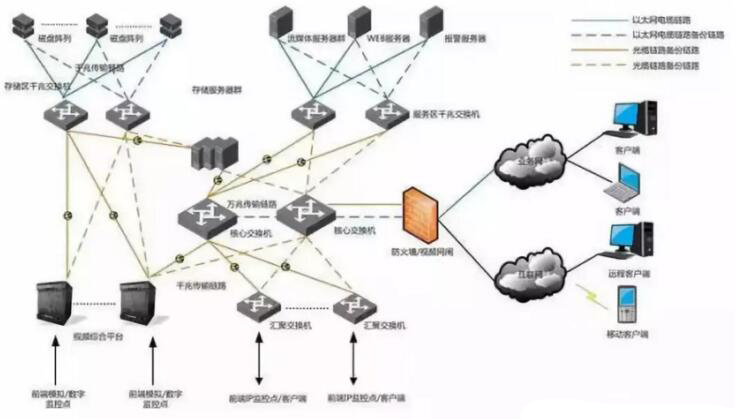

　　大中型视频监控系统前端监控点数量多、接入模式复杂，监控网络视频流要求带宽高，一般均需要建设视频监控专网，系统可以采用以下构架模式：

　　四、核心部署

　　核心设备的部署应满足视频监控专网多业务、高负载处理的应用需要，并确保网络核心的稳定性和可靠性，应满足以下技术要求：

　　1)核心设备关键部位冗余配置，提高设备运行的可靠性。

　　2)比较细的QoS控制粒度，比如8Kbps的控制粒度。

　　3)对核心设备进行冗余备份。

　　4)可扩展万兆接口甚至100G接口。

　　5)汇聚层与核心设备之间采用10G或2GE捆绑互连。

　　五、功能分区

　　大中型视频监控系统网络设备众多，根据视频和数据业务的特点，对网络设备进行分区接入和管理，可组成存储设备接入区、应用服务器接入区、前端IP设备接入区和管理接入区等，各功能区域的交换机通过千兆或万兆接口接入核心交换机。

　　视频综合主机作为视频图像的核心处理设备，具有高带宽、高链路稳定性要求，与核心交换机之间通过多路千兆接口连接，并对网络端口进行VLAN配置，可避免网络环路而导致网络异常。

　　六、网络安全

　　大中型视频监控系统应组件视频监控专网，专网与其他业务网络和互联网之间进行安全隔离，可采用防火墙、视频隔离网闸等网络安全设备，对来自外部网络的病毒、非法入侵行为进行防御。

　　视频监控专网内部部署杀毒软件、终端管理软件、802.1X安全认证等安全措施，确保视频专网内部的安全性。

　　七、网络管理

　　网络管理系统采用通用标准网管协议-简单网络管理协议(SNMP)，实现对视频监控专网内所有网络设备、服务器的管理。

　　1、部署网络管理系统意义：

　　1)提高网络运行的可靠性。

　　2)合理规划和调配网络资源。

　　3)预测和检测网络故障。

　　4)集中管理分布广泛的前端IP监控节点。

　　5)统计和分析设备性能。

　　2、网络管理系统实现的主要功能：

　　1)拓扑管理：提供网络拓扑结构自动发现功能。

　　2)配置管理：提供对设备的配置功能。

　　3)安全管理：提供用户安全级别和视图浏览权限功能。

　　4)性能管理：提供被管设备的性能参数。

　　5)告警管理：收集和分析被管设备的错误情况。

　　6)日志管理：提供网管系统自身和被管设备的日志信息。
