一、系统概况和说明

　　为提升信息中心机房动力环境设备、网络设备及其他设备安全管理水平、增强设备运行的稳定性、及时发现设备故障隐患、提高管理效率、减轻工作压力，特建立机房集中监控系统。

　　系统建设要求对机房整体动力环境设备工作有状态演示，故障迅速定位、故障及时通知、保存报警信息及系统运行数据、绘制分析图表、设备巡视分析记录等。

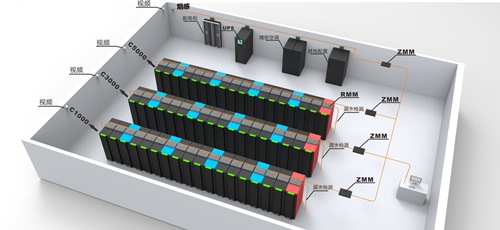

　　系统建设要求将机房配电、UPS、蓄电池等动力设备，空调、温湿度、漏水检测等环境设备，门禁、视频等安防设备，消防设备，以及路由器、交换机、服务器等网络设备进行一体化集中监控，并将各区局监控系统与市局监控中心联网，使市局能及时了解区局信息系统的运行状况，并对设备可用率等数据得到直接的数据。

　　二、集中监控系统要求

　　动力、环境、网络、安防集中监控系统旨在提高机房管理水平、确保系统稳定运行及设备故障报警准确、可靠、及时通知，对监控的数据进行记录并实现日后分析的要求。

　　2.1 监控内容

　　2.1.1 配电系统监测

　　1)系统要能对机房市电配电的状态进行监控。例如：三相相电压、相电流、线电压、线电流、有功、无功、视在功率、频率、功率因数、电度等;

　　2)系统能够实现电压过高、过低，电流过大，频率不稳，缺相及空气开关温度过高等报警;

　　3)系统支持管理人员通过短信实时查询机房配电运行情况;

　　4)系统可以生成机房配电系统报警报表，并可按需求查寻或打印;

　　5)系统对机房配电参数进行历史曲线记录，并可随时查看任意一天的曲线记录;

　　6)提供将历史数据导入Excel表格的功能，便于在Excel中作各种分析比较;

　　7)可通过IE浏览器实时查看机房配电实时状态数据，及其报警事件等。

　　2.1.2 UPS系统监测

　　1)系统要能对机房UPS各部件的运行状态进行监控。如：UPS的各开关、整流器、电池、逆变器、旁路及输出等各部分的状态。要求系统标明UPS电流流向，可看到负载的供电状况，是否受保护等;

　　2)系统要能对机房UPS各部件的参数状态进行监控，如：电压、电流、频率、功率、后备时间等;整流器与旁路的电压、电流参数;逆变器与电池的电压、电流及电池的后备时间、充电量，负载的电压、电流参数，并合理布局、形象显示;

　　3)具体监测的内容和控制的项目与卖方提供的该型号通讯协议规定的内容相符。能够实时反映设备状态及故障信息，记录各种数据并绘制相关图表;

　　4)系统支持通过短信实时查询机房UPS运行情况;

　　5)如果UPS参数设置超过限制，系统可以根据设定自动报警;

　　6)系统可以将机房UPS生成报警报表，并可按需求查寻或打印;

　　7)系统对机房UPS参数进行历史曲线记录，并可随时查看任意一天的曲线记录;

　　8)提供将历史数据导入Excel表格的功能，便于在Excel中作各种分析比较;

　　9)系统检测到UPS电池供电，应自动记录电池2-4小时内放电过程，并能随时提供报表查询，该功能应完整集成到系统中;

　　10)可通过IE浏览器全面查看机房UPS实时运行状态和参数数据，及其报警事件、电池放电记录等。

　　2.1.3 蓄电池监测

　　1)系统要能对机房蓄电池组的每节电池的电压进行监测，对电流进行监测，并合理布局、形象显示;

　　2)具体监测的内容应能够实时反映设备状态及故障信息，记录各种数据并绘制相关图表;

　　3)系统支持通过短信实时查询机房蓄电池工作情况;

　　4)如果蓄电池电压小于设定值，系统可以根据设定自动报警;

　　5)系统可以将蓄电池生成报警报表，并可按需求查寻或打印;

　　6)系统对蓄电池参数进行历史曲线记录，并可随时查看任意一天的曲线记录;

　　7)提供将历史数据导入Excel表格的功能，便于在Excel中作各种分析比较;

　　8)系统检测到蓄电池放电，应自动记录电池2-4小时内放电过程，并能随时提供报表查询，该功能应完整集成到系统中;

　　9)可通过IE浏览器全面查看蓄电池实时运行状态和参数数据，及其报警事件、放电记录等。

　　2.1.4 机房空调监控

　　1)机房空调监控分为精密空调监控和普通空调监控，系统应能实现对两类空调的监控，功能包括开关机、设定工作模式、设定温度、风速等，普通空调除上述要求外，还应具备来电自启功能，监控系统不许改动空调内部线路，避免产生事故隐患。

　　2)系统要能对机房精密空调各部件的运行状态和运行参数进行监控。例如：压缩机、滤网、风机、加热器、加湿器、去湿器、通风装置等部件运行或停止的状况，管理员可以通过网络实时查看空调运行参数;

　　3)授权用户可通过软件在监控机上或通过网络远程修改空调(精密空调和普通空调)设置温度、制冷制热模式等参数，并实现空调的远程开关机。要求系统记录操作人及操作事件。系统一旦监测到有报警或参数越限，能够自动报警;

　　4)如果空调部件出现故障，系统可以根据设定自动报警;

　　5)系统支持通过短信实时查询机房空调运行情况;

　　6)系统可以将机房空调数据生成报警报表和操作记录报表，并可按需求查询或打印;

　　7)系统可以对机房空调参数进行历史曲线记录，并可随时查看任意一天的曲线记录;

　　8)提供将历史数据导入Excel表格的功能，便于在Excel中作各种分析比较;

　　9)可通过IE浏览器全面查看机房空调实时运行状态和参数数据，及其报警事件、设置记录等。

　　2.1.5 机房环境温湿度监测

　　1)系统能对机房温湿度实时监视，显示并记录其运行数据。系统支持机房电子地图显示温湿度分布;

　　2)根据预先的设定，系统可以对机房温湿度参数和状态异常设定自动报警;

　　3)系统支持通过短信实时查询机房各监测点的温度和湿度情况;

　　4)系统可以将机房温湿度数据生成报警报表，并可按需求查询或打印;

　　5)系统可以对机房温湿度参数进行历史曲线记录，并可随时查看任意一天的曲线记录;

　　6)提供将历史数据导入Excel表格的功能，便于在Excel中作各种分析比较;

　　7)可通过IE浏览器全面监视机房温湿度实时情况，及其报警事件。

　　2.1.6 机房漏水监测系统

　　1)系统能对机房可能的漏水区域实时监视，显示并记录其运行数据;

　　2)系统采用电子地图方式形象地显示实际漏水检测绳的分布;

　　3)系统应选用精确定位漏水监测设备，一旦发生漏水，应在监控画面上自动标示漏水位置;

　　4)根据预先的设定，系统可以对机房漏水设定自动报警方案;

　　5)系统支持通过短信实时查询机房漏水状况;

　　6)系统可以将机房漏水检测数据生成报警报表，并可按需求打印;

　　7)一旦检测到漏水，系统可以显示其实际漏水位置，并在电子地图上形象显示;

　　8)可通过IE浏览器全面监视机房漏水监测实时状况，及其报警事件。

　　2.1.7 机房门禁管理系统

　　1)将门禁系统完整集成到监控系统中;

　　2)应选用具有防潜返，双门互锁，多卡开门等功能的产品;

　　3)在集中监控系统中提供人员权限设置、开门/关门，及人员进出记录及查询;

　　4)根据预先的设定，系统可以对门禁人员进出进行实时显示并记录，并提供考勤功能;

　　5)如果门禁出现异常，应通过电话短信方式报告给设定的管理人员，便于尽快处理;

　　6)授权用户可通过短信进行开门关门操作;

　　7)可通过IE浏览器远程查询人员进出记录，进行开门/关门操作并进行门禁权限配置;

　　2.1.8 机房视频监测系统

　　1)系统完整集成视频监测系统，支持通过电子地图方式加载视频画面;

　　2)可以按照设定，对视频通道进行任意分组显示;

　　3)可以在视频画面上直接进行球机转动、拉伸镜头及调焦控制;

　　4)具有与门禁系统、红外检测系统和其他系统联动功能，一旦门禁系统、红外检测系统和其他检测系统发现异常，应自动转动球机，进行录像处理;

　　5)应在一体化的集成监控系统中进行录像查询、浏览录像视频;

　　6)可以指定移动侦测的区域;

　　7)可以在弹出窗口中显示视频，并支持视频与其他设备的监控画面混合组态;

　　8)显示视频可以动态组合，可动态改变分割方式，并可将任意一路视频显示到目标区域。

　　9)可通过IE浏览器全面监视机房实时情况，远程应能在统一平台下观看任意视频分组、进行球机转动、拉伸镜头等控制，并进行录像浏览，操作界面应与监控主机一致。

　　2.1.9 消防监测系统

　　1) 通过机房电子地图，调用消防实时监测画面;

　　2) 本子系统发生报警时可根据需要发出报警提示、联动门禁系统打开相应逃生通道，让工作人员迅速撤离灾害现场，并可启动综合排烟系统;

　　3) 系统支持通过短信实时查询机房消防状况;

　　4) 一旦发生消防报警，必须在监控系统上手工复位，该报警才能解除;

　　5) 系统应记录相关事件以备查询。

　　2.1.10 发电机监测系统

　　1) 通过发电机智能接口板对发电机实时监测;

　　2) 显示并记录输出质量，工作状态，后备情况，备用燃油等完整参数及状态;

　　3) 具体监测内容和控制项目与该型号通讯协议规定的内容相符;

　　4) 能够实时反映设备状态及故障信息，记录各种数据并绘制相关图表;

　　5) 系统支持通过短信实时查询设备运行情况;

　　6) 发电机运行参数超过设置的安全值或限制值，系统可以根据设定自动报警;

　　7) 系统可以将发电机数据生成报警报表和操作记录报表，并可按需求打印;

　　8) 系统可以对发电机参数进行历史曲线记录，并可随时查看任意一天的曲线记录;

　　9) 提供将历史数据导入Excel表格的功能，便于在Excel中作各种分析比较;

　　10) 可通过IE浏览器全面查看发电机实时运行状态和参数数据。

　　2.2 外配设备要求

　　外配设备应符合相关工业标准，可靠性高;通讯模块应具备电气隔离(光隔离)，避免系统间串扰;采用通用标准协议，如JBUS、MODBUS、BACNET、OPC等，兼容性好；采用现场总线设备，确保精度不受环境影响。

　　2.2.1 温湿度传感器

　　1)要求卖方提供的温湿度传感器具备精密传感器要求，传感器可以设定通讯地址和波特率;

　　2)要求具备程序校准精度功能;

　　3)提供RS485输出等数字输出接口;

　　4)通讯协议支持标准MODBUS协议;

　　5)要求传感器具备液晶数码显示屏，显示实时测量值;

　　6)测湿范围：0 ～ 100%RH;

　　7)湿度精度：≤±3%RH;

　　8)测温范围：-10 ～ 50℃;

　　9)温度精度：≤±0.5℃

　　10)工作环境：- 20 ～ 50 °C，0 ～ 100% RH;

　　2.2.2 漏水监测

　　1)结构合理，可靠性高：决不忽视任一报警状态，也不会误报警。无暴露的金属结构，线缆耐腐、强度高。快速检测、实时响应、使泄漏降到最小的危险程度。定位精度高，误差不大于30cm。

　　2)控制器检测最大长度应不小于200米。

　　3)使用维护方便：简单易懂的监测指示，清晰明确地指示系统状态。自我校正，不需要模糊判断。直接安装和更改，扩充能力强。模块化设计，维护，替换方便。

　　4)检测沿其长度上任一点处的水的存在，线缆感知水的浸入，通过控制器触发报警，并且精确测定渗漏位置。

　　5)电缆小而轻，可弯曲，安装简易。

　　6)可重复使用，漏水排除以后，清理干净后，可重复使用，无需更换。

　　7)漏水监测的连接件必须密封防水，避免水直接渗入连接位置，腐蚀线缆，并引起系统故障。

　　8)应能感知系统自身故障，对绳子接触不良、松脱或断裂应能主动发现并报警。

　　2.2.3 电量检测仪

　　1)可实现三相四线或其它任意线制的电压、电流等全部电参数的测量，RS485网络连接，支持MODBUS规约,可编程设定功能,超强电磁兼容能力、性能优越,指示灯指示工作状态：运行、电能脉冲、通讯发送、通讯接收

　　2)电压、电流信号经过离散化计算得到，计算值为有效值(RMS)。

　　3)可以测量有功功率(P)、无功功率(Q)、和视在功率(S)、功率因数、频率，只要有一相电压存即可测量出频率。

　　4)对电度量进行较为精确的计算，包括输入有功电度、输出有功电度、输入无功电度、输出无功电度。在一定程度上，可以提供给用户用为计费参考。

　　5)绝缘及耐压：输入/输出/电源之间：≥20MΩ(DC500V);2kV/min.2mA

　　6)电磁兼容:符合IEC61000-4…相关标准

　　7)稳定性：温度影响：100ppm/℃

　　8)长期稳定性：≤0.2%/年

　　9)工作条件：温度：-30℃～70℃，湿度：10%～90% RH

　　10)存储条件：温度：-40℃～80℃，湿度：10%～90% RH

　　11)安装： 35㎜导轨安装或螺钉固定

　　2.3.4 数字量采集模块

　　1)I/O通道：8路输入(6路全隔离开关量，2路共地隔离开关量)

　　2)输入/输出：RS-485(2线)

　　3)波特率：1200，2400，4800，9600，19.2K，38.4K

　　4)最大距离：1200m

　　5)数字输入：逻辑0：最大+1V

　　6)逻辑1：+3.5V到+30V

　　7)输入阻抗：3KΩ @ 0.5W

　　8)隔离电压：5000VDC

　　9)看门狗时钟：设定

　　10)供电电源：+10V～+30V

　　11)功耗:0.4W

　　2.3.5 电压隔离转换模块

　　1)监测机房或大楼高、低配电柜内的开关状态，每一个开关量转换模块能隔离转换8路高压信号。

　　2)输入隔离能力：直接接入电压最高600VAC

　　3)输入通道：8路共地隔离开关量

　　4)输出通道：8路全隔离开关量

　　5)输出隔离能力：直接接入电压最高48VDC

　　2.3.6 蓄电池监测仪

　　1) 单节电压最大：12.5V

　　2) 电压检测精度：0.01V

　　3) 蓄电池节数：35节

　　4) 蓄电池总电压最高：440V

　　5) 检测电流：<50mA

　　6) 电流检测精度：0.01mA

　　7) 蓄电池组环境温度：2路

　　8) 供电电源：DC+12V ～ DC+24V;

　　9) 通信速率：9600bps

　　10)工作环境条件：

　　工作温度：-10℃~50℃

　　工作湿度：10%~90%

　　储存温度：-30℃~70℃

　　储存湿度：10%~95%

　　2.3.7 空调控制器

　　1) 通过红外遥控实现对空调的控制;

　　2) 实现空调的温度、运行模式、扫风、风速等状态的学习与控制;

　　3) 提供RS485接口，监控主机通过该接口，实现空调的完整控制;

　　4) 可设定通讯地址1-255，通讯波特率9600;

　　5) 通讯协议采用标准Modbus协议;

　　6) 实时测量环境温度;

　　7) 具有空调来电自启动功能，来电后空调自动恢复断电前运行方式;

　　8) 供电电源：DC+12V ～ DC+24V;

　　9) 测温范围：-10 ～ +50℃;

　　10)测温精度：±0.5℃;

　　11)工作环境：-20 ～ +50℃，10 ～ 100%RH;

　　12)可适用于各种品牌型号的空调。

　　2.4 安全管理

　　1)机房动力环境监控系统要求提供完善的操作管理功能，口令验证及权限验证;

　　2)操作管理分权限管理。要求系统支持用户管理和组管理。每个用户组可以设定组成员特定的权限，包括允许查看的内容、允许控制的设备等;

　　3)所有操作要有详细记录，并存入历史数据库。每个远程用户的登录，其登录时间、主机IP及用户名均应完整记录，其所进行的操作：修改系统配置、控制设备运行等，也应完整记录，系统管理员可以随时检查每个用户所作的操作。

　　三、机房监控系统常见故障及处理方法

　　在一个机房监控系统进入调试阶段、试运行阶段以及交付使用后，都有可能出现这样那样的故障现象，这些故障现象是不能正常运行，或是系统达不到设计要求的技术指标，或是整体性能和质量不理想，下面就一些较为常见的故障，提供给用户、工程商参考。

　　1、电源的不正确引发的设备故障

　　解决方法：电源不正确大致有如下几种可能：供电线路或供电电压不正确、功率不够(或某一路供电线路的线径不够，降压过大等)、供电系统的传输线路出现短路、断路、瞬间过压等。特别是因供电错误或瞬间过压导致设备损坏的情况时有发生。

　　2、某些线路处理不当。由于某些线路，特别是与设备相接的线路处理不好，产生断路、短路、线间绝缘不良、误接线等导致设备(或部件)的损坏、性能下降或设备本身并未因此损坏，但反映出的现象是出在设备或部件身上。特别是某些接插件的质量不良，连线的工艺不好，更是出现问题的常见原因。

　　解决方法：在这种情况下，应根据故障现象冷静地进行分析，判断在若干条线路上是由于哪些线路的连接有问题才产生那种故障现象。这样就会把出现问题的范围缩小了。比如，一台带三可变镜头的摄像机图像信号是正常的，但镜头无法控制，就不必再检查视频输出线，而只要检查镜头控制线就行了。另外，接插件方面，特别是BNC 型接头，对焊接工艺、视频线的连接安装工艺要求都非常高，如处理不当，即使调试和试运行阶段没有出现问题，但运行一段后就出现问题了。特别值得指出的是，带云台的摄像机由于全方位的运动，时间长了，导致连线的脱落、挣断是常见的。因此，要特别注意这种情况的设备与各种线路的连接应符合长时间运转的要求。

　　3、设备或部件本身的质量问题。一般来说，经过认真选择的已商品化的设备或部件是不应该出现质量问题的。

　　解决方法：即使出现问题，也往往发生在系统已交付使用并运行了相当长时间之后。除了上面所说的产品自身质量问题外，最常见的是由于对设备调整不当产生的问题。比如摄像机后截距的调整是个要求非常细致的精确的工作。如不认真调整，就会出现聚焦不好或在三可变镜头的各种操作时发生散焦等问题。另外摄像机上一些开关和调整旋钮的位置是否正确、是否符合系统的技术要求、解码器编码开关或其它可调部位设置的正确与否都会直接影响设备本身的正常使用或影响整个系统的正常性能。

　　4、设备(或部件)与设备(或部件)之间的连接不正确产生的问题。

　　解决方法：

　　1) 阻抗不匹配，如视频接在一个阻抗为高阻的监视器上，就会出现图像很亮、字符抖动或出现字符时有时无。

　　2)通信接口或通信方式不对。这种情况往往发生在控制主机与解码器或控制键盘等有通信控制关系的设备之间。这多半是由于选用的控制主机与解码器或控制键盘等不是一个厂家的产品所造成的。一般来说，不同的厂家所采用的通信方式或传输的控制码是不同的。所以，对于主机、解码器、控制键盘等应选用同一厂家的产品。

　　3)驱动能力不够或超出规定的设备连接数量。比如，控制主机所对应的主控键盘和副控键的数量是有规定的。超过规定数量后将导致系统工作不正常。解码器云台工作电源功率比实际云台低，就驱动不了云台。

　　5、云台的故障。一个云台在使用后不久就运转不灵或根本不能转动，是云台常见的故障。

　　解决方法：这种情况的出现除去产品质量的因素外，主要是以下各种原因造成的;只允许将摄像机正装(即摄像机坐在云台转台的上部)的云台，在使用时采用了吊装的方式(即将摄像机装在云台转台的下方)。在这种情况下，吊装方式导致了云台运转负荷加大，故使用不久就会导致云台的传动机构损坏，甚至烧毁电机。

　　摄像机及其防护罩等总重量超过云台的承重。特别是室外使用的云台，往往防护罩的重量过大，常会出现云台转不动(特别是垂直方向转不动)的问题。室外云台因环境温度过高、过低、防水、防冻措施不良而出现故障甚至损坏。

　　6、距离过远时，操作键盘无法通过解码器对摄像机(包括镜头)和云台进行遥控。

　　解决方法：这主要是因为距离过远时，控制信号衰减太大，解码器接受到的控制信号太弱引起的。这时应该在一定的距离上加装中继盒以放大整形控制信号。

　　7、监视器的图像对比度太小，图像淡。

　　解决方法：这种现象如不是控制主机及监视器本身的问题，就是传输距离过远或视频传输线衰减太大。在这种情况下，应加入线路放大和补偿的装置。

　　8、图像清晰度不高、细节部分丢失、严重时会出现彩色信号丢失或色饱和度过小。

　　解决方法：这是由于图像信号的高频端损失过大，以致3MHz 以上频率的信号基本丢失造成的。这种情况或因传输距离过远，而中间又无放大补偿装置;或因视频传输电缆分布电容过大;或因传输环节中在传输线的芯线与屏蔽线间出现了集中分布的等效电容造成的。

　　9、色调失真。

　　解决方法：这是在远距离的视频基带传输方式下容易出现的故障现象。主要原因是由传输线引起的信号高频段相移过大而造成的。这种情况应加相位补偿器。

　　10、操作键盘失灵。

　　解决方法：这种现象在检查连线无问题时，基本上可确定为操作键盘“死机”造成的。键盘的操作作用说明上，一般都有解决“死机”的方法，例如“整机复位”等方式，可用此方法解决。如无法解决，就可能是键盘本身损坏了。

　　11、主机对图像的切换不干净。

　　解决方法：这种故障现象的表现是在选切后的画面上，叠加有其它画面的干扰，或有其它图像的行同步信号的干扰。这是因为主机的矩阵切换开关质量不良，达不到图像之间隔离度的要求所造成的。如果采用的是射频传输系统，也可能是系统的交扰调制和相互调制过大而造成的。

　　一个大型的、与防盗报警联动运行的电视监控系统，是一个技术含量高、构成复杂的系统。各种故障现象虽然都有可能出现，但只要把好所选用的设备和器材的质量关，严格按标准和规范施工，一般是不会出现大问题的。即使出现问题，只要冷静分析和思考，“对症下药”，不盲目地大拆大卸，是会较快解决问题的。

　　12、通信不良故障。

　　解决方法：表现为受控的云台或电动镜头有时可正常动作，有时则不能(或延时)动作，或是动作之后停不住，这主要原因是通信线路有问题。在确认接线无误、线路无误的情况下，检查解码器上RS-485 通信终端匹配电阻(120¦¸ )。或断开主机接口和最远端匹配电阻，用万用表测量单个通信片的端脚直流电阻RD 及整个系统的通信端口的直流电阻R2，并与理论计算进行比较(R2=R0/n，其中n 为整个系统中所并接的解码器的数量)，如果差异过大，则可认定是通信芯片有问题，并通过逐点排除法找到有问题的芯片。如果通信线路有很多支路，可以断开各支路来判断通信故障的大概范围。
