如何避开综合布线那些坑?

时间:2018-07-05 14:43 来源:菲尼特编辑部 作者:小菲 点击:

  综合布线学问大,无论控制线还是动力线,都有好多坑哦。

  综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来,同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。

  综合布线由不同系列和规格的部件组成,其中包括:传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。

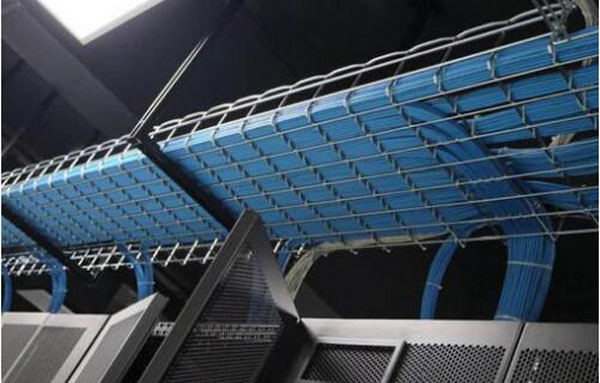

菲尼特综合布线

  一、弱电/控制类综合布线规则和那些坑

  在综合布线时,遇到弱电线该如何设计,这篇文章主要讲弱电线布线的四个注意事项,弱电线的种类如:电话线、网络线、有线电视线及音响线称之为弱电线,需要的朋友可以参考下。

  1、弱电

  弱电一般是指直流电路或音频、视频线路、网络线路、电话线路,直流电压一般在36V以内。家用电器中的电话、电脑、电视机的信号输入(有线电视线路)、音响设备(输出端线路)等用电器均为弱电电气设备。

  弱电线的种类如:电话线、网络线、有线电视线及音响线称之为弱电线。随着家庭生活的智能化,弱电线路的预设不容忽视。家庭装修中,电话线、网络线、有线电视线的布设需注意以下几点:

  避开强电线:弱电信号属低压电信号,抗干扰性能较差,所以弱电线地走线应该避开强电线(电源线)。国家标准规定,电源线及插座与电视线及插座的水平间距不应小于50厘米。

  注意防潮:插座下边线以距地面30厘米左右为宜。一般来说,这些弱电线常常在房顶或地板下布线,所以为了防潮和更换方便,这些线的外面都要加上牢固的套管,并在加上套管前检查线是否有断路或短路。

  预留足够插孔:考虑到家庭生活的发展和需要,一般客厅、每个卧室都要预留埋设电话线、网络线、有线电视线插孔各1~2个,并且要分布在不同墙面,以便于电器摆设位置的变化。卫生间、厨房也可根据需要考虑是否预留一个电话插孔,餐厅也可考虑是否预留一个预先电视线插孔,以备就餐时看电视用。

  集中控制:随着网络和信息时代的到来,一个家庭安装两部电话或多机上网,以是很平常的事。为保证各种线的对接质量,且方便维修,最好为家中的电话线和网络线设计一个集中控制单元。可以根据网络线进室的位置选择门厅、过道、书房上方等某个地方,设计一个小线盒(形状如电源分线盒),将所有外部进户的电话线、网络线、有线电视线线到达这个线盒,同时家中每个房间的电话插孔、网络插孔、有线电视插孔的线也必须到达这个线盒,可以根据家庭需要在线盒内进行连线。为保证信号质量需要在线盒内加一个电视信号多路分支适配器,如果家中多台计算机上网,还需备一个网络集线器(以上两配件商店有售,价格不高)。

  二、动力线综合布线规则和那些坑

  1、应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。当水平通道中含有35kV以上高压电缆,或为满足引入柜盘的电缆符合允许弯曲半径要求时,宜按“由下而上”的顺序排列。 在同一工程中或电缆通道延伸于不同工程的情况,均应按相同的上下排列顺序配置。

  2、支架层数受通道空间限制时,35kV及以下的相邻电压级电力电缆,可排列于同一层支架上,1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

  3、同一重要回路的工作与备用电缆实行耐火分隔时,应配置在不同层的支架上。从第2小条说明受通道空间限制时可以的。

  如果真要一起敷设,需要注意的是10kV电缆不能采用单芯电缆,需要采用三芯电缆。

  三、电工布线规范

  1、配电柜内元件的电路安装:

  组装前首先看明图纸及技术要求。

  检查产品型号、元件型号、规格数量等与图纸是否相符。若发现图纸有不明或者错误之处应报知组长或与设计人员沟通。

  检查元器件有无损坏。

  必须按图纸安装(如果有图纸)。

  元器件组装的顺序应以板前视,由左至右,由上至下。

  同一型号元器件应保证组装一致性。

  综合布线学问大,无论控制线还是动力线,都有好多坑哦,进来看看

  2、二次回路布线:

  控制线采用U型端子或欧规插入端子,且同一端子台接线不能超过两个端子。欧规插入或端子只能配一个端子。

  配线以一线到底方式,不可断线连接。

  电源线、接地线需用0.5mm2以上电线。

  线色管理:DC电源:负极用蓝色线,正极用棕色(或黄色)线;主电路回路:R相——黄色、S相——绿色、T相——红色、零线——蓝色、接地线PE——黄绿相间或黑色。内部各芯线不限但须有线号。上述线材均采用铜线。

  线束应衡平竖直、配置坚牢、层次分明、整洁美光,同一单元的相同元件走线方式应一致。

  二次线不得以母线相间穿过。

  3、柜外布线(现场布线)

  综合布线学问大,无论控制线还是动力线,都有好多坑哦,进来看看:

  应尽量多用中间接线盒以减少航空插头的数量,但应注意:不同电压等级的线不能在同一空走电缆上。

  地上走线应放置电缆桥架(厚度位2mm),并附带扣式盖子,桥架应可靠接地。

  制作航空插头时,各针线焊接应牢固可靠。航空插头母座处应打印贴纸标示,连接处部电缆的公头处应用扎带固定标示牌对应标示。

  机器本体上使用的线槽,金属软管等须以固定夹固定,不可采用粘附的方式。

  综合布线学问大,无论控制线还是动力线,都有好多坑哦,进来看看

  检知元件(如:光电开关、电磁阀等)如采用快速接头(如公母插)连接,则元件侧采用公接头,控制侧采用母接头。

  中间接线盒及机器人控制柜出入线口应使用固定头或护套密封防尘。

  各操作盘、手控盒上的名牌应端正整齐,整体大小一致。

  电机电缆应独立与其它电缆走线。松下私服电机编码器线与电机线走线应分开至少300mm。捅死避免电机电路与其它电缆长距离平行走线,为有效抑制电磁波辐射盒传导。变频器的电机电缆必须采用屏蔽电缆。

  控制电缆尽量使用屏蔽电缆,模拟信号(数字脉冲信号)的传输线应使用双绞屏蔽线(如上海江通6*0.2mm2或金子电线)。信号电缆的屏蔽层必须两端接地,避免使用长电缆(不超过20米)。

  拖链走线应尽量采用拖链专用高柔性电缆,拖链内各线管不可扎在一起。拖链两端线管应固定。
